Intervall
Wo?
Bei Bedarf
Bei Bedarf
Version 2.5.1 - 2020-07-28
Was?
Wie?

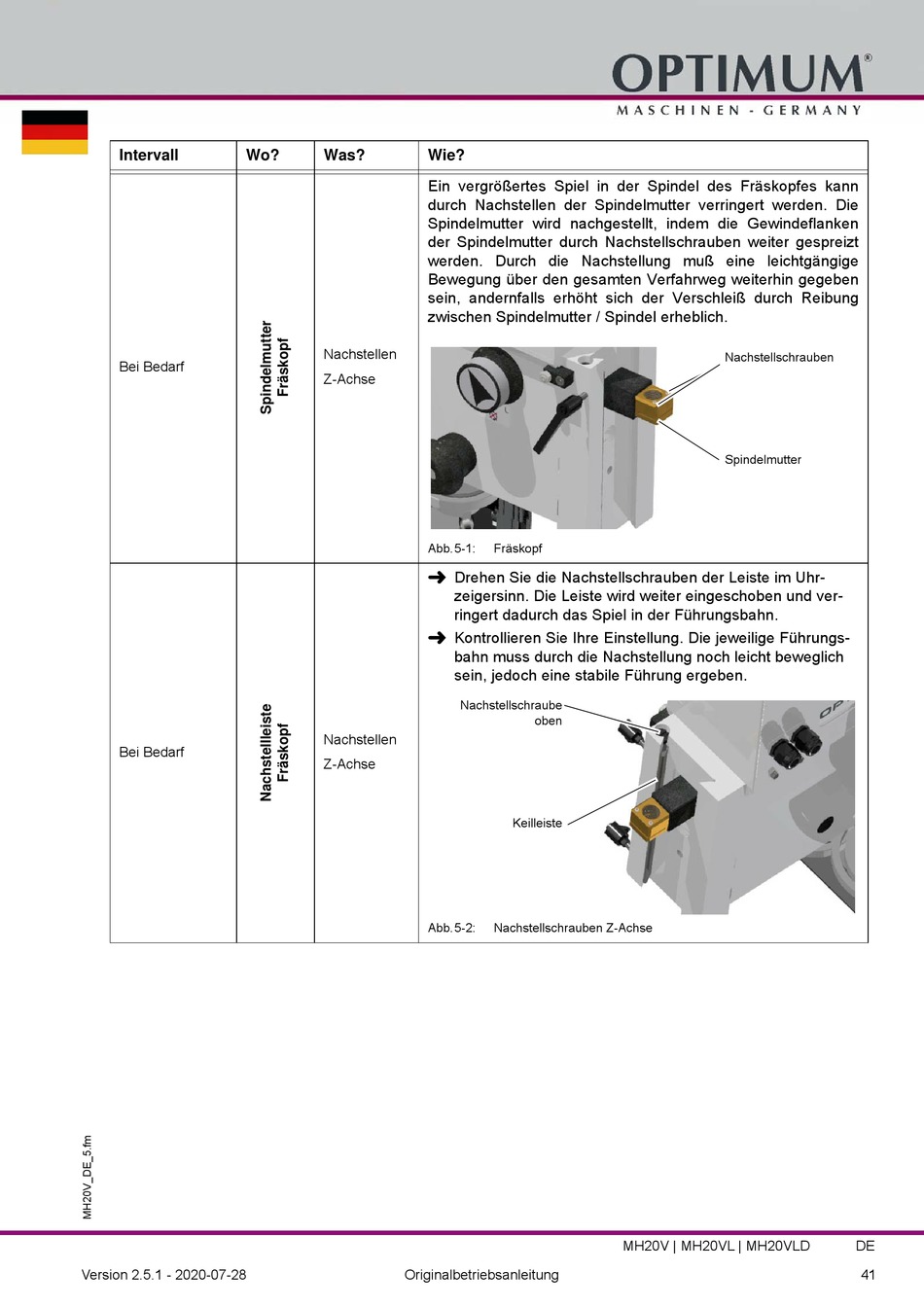

Ein vergrößertes Spiel in der Spindel des Fräskopfes kann
durch Nachstellen der Spindelmutter verringert werden. Die
Spindelmutter wird nachgestellt, indem die Gewindeflanken
der Spindelmutter durch Nachstellschrauben weiter gespreizt
werden. Durch die Nachstellung muß eine leichtgängige
Bewegung über den gesamten Verfahrweg weiterhin gegeben
sein, andernfalls erhöht sich der Verschleiß durch Reibung
zwischen Spindelmutter / Spindel erheblich.
Nachstellen
Z-Achse
Abb.5-1:
Fräskopf
Drehen Sie die Nachstellschrauben der Leiste im Uhr-
zeigersinn. Die Leiste wird weiter eingeschoben und ver-
ringert dadurch das Spiel in der Führungsbahn.
Kontrollieren Sie Ihre Einstellung. Die jeweilige Führungs-
bahn muss durch die Nachstellung noch leicht beweglich
sein, jedoch eine stabile Führung ergeben.
Nachstellschraube
Nachstellen
Z-Achse
Abb.5-2:
Nachstellschrauben Z-Achse
Originalbetriebsanleitung
oben
Keilleiste
MH20V | MH20VL | MH20VLD
Nachstellschrauben
Spindelmutter
DE
41
