4

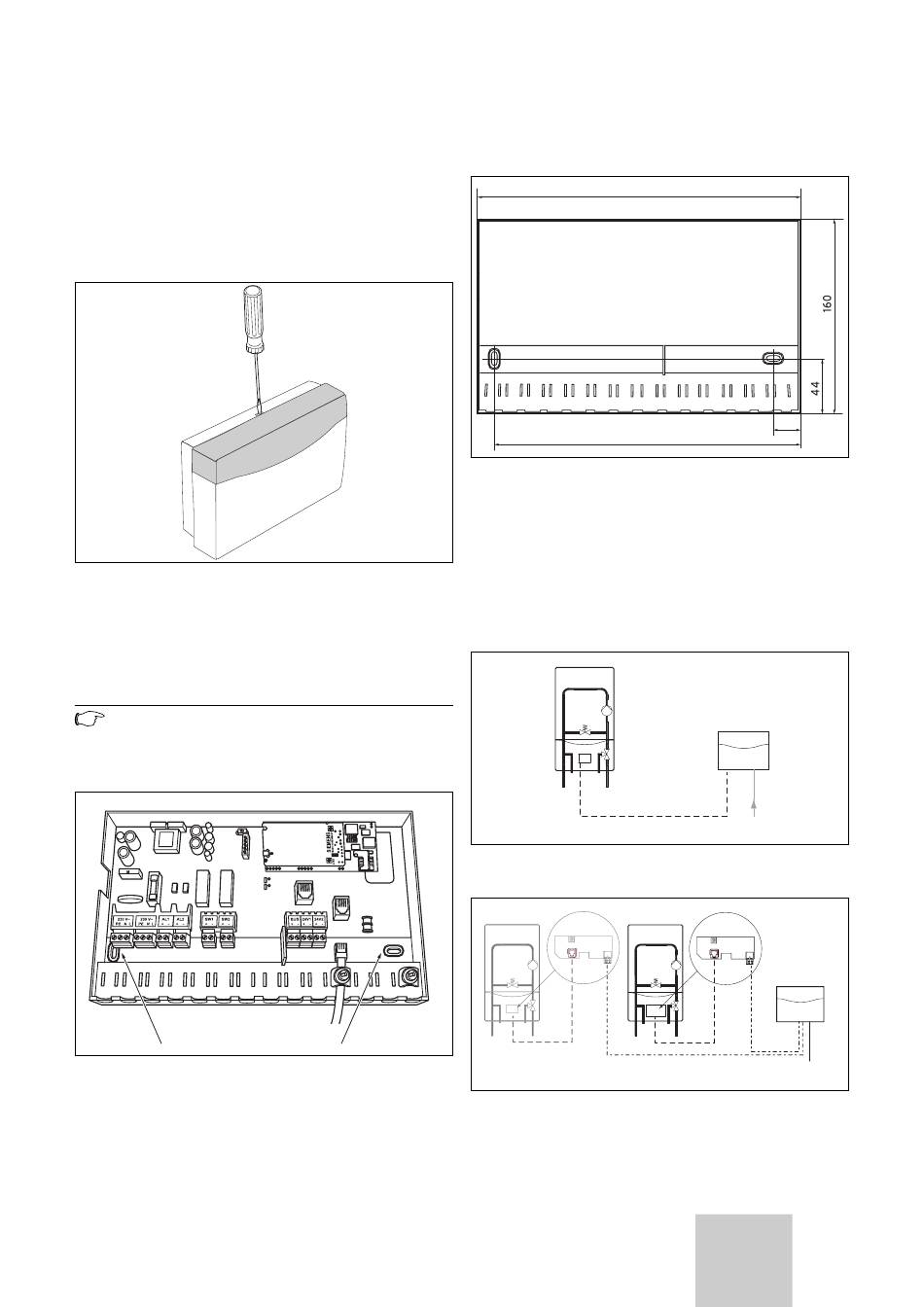

Montage
4.1
Öffnen der Kommunikationseinheit
• Drücken Sie die Verriegelung an der Oberkante der
Box nach unten, nehmen Sie ggf. einen Schrauben-
dreher zu Hilfe.
• Ziehen Sie den Deckel nach vorne.
Abb. 4.1 Kommunikationseinheit öffnen
4.2
Befestigen der Kommunikationseinheit
• Befestigen Sie die Kommunikationseinheit mit den mit-
gelieferten Schrauben und Dübeln in der Nähe des
Heizgerätes an der Wand.
Hinweis!
Das Verbindungskabel (2 m) zum Heizgerät darf
nicht verlängert werden!
Abb. 4.2 Kommunikationseinheit befestigen
Installationsanleitung vrnetDIALOG
Elektrische Installation 5
4.3
Abmessungen
260
250
Abb. 4.3 Abmessungen
5
Elektrische Installation
Bei der elektrischen Installation sind drei unterschiedli-
che Anschlussvarianten möglich:
1. Anschluss an ein einzelnes Heizgerät
2. Anschluss an bis zu 16 unabhängige Heizgeräte
Montage 4
18
vrnetDIALOG
230 V~
vrnetDIALOG
230 V~
DE;AT;CH;BE
5
