6 Bestandteile der Wärmepumpe

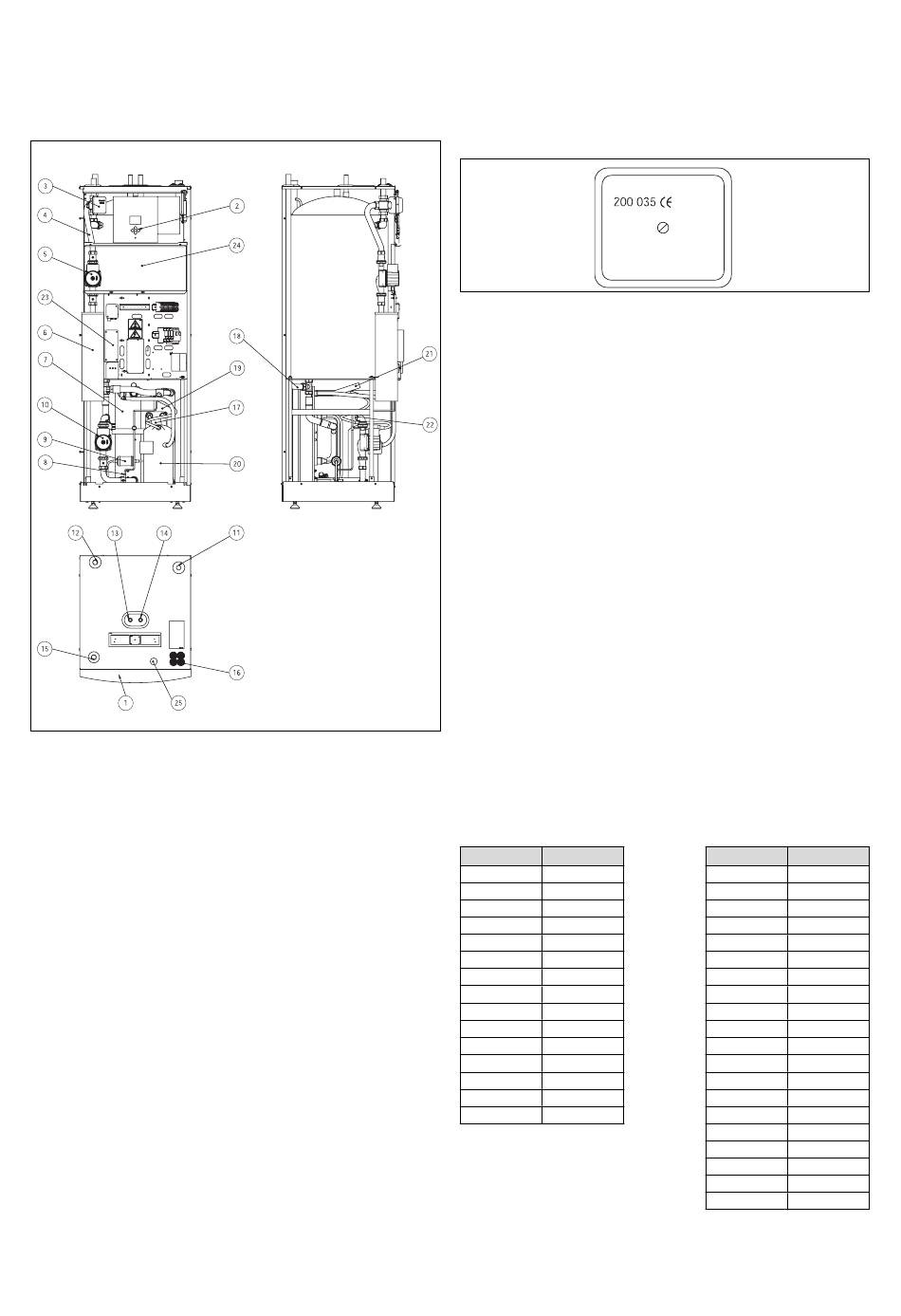

Abb. 6.1 Bestandteile der Wärmepumpe
Legende
1 Frontplatte, abnehmbar
2 Energiebilanzregler
3 Warmwasserumschaltventil
4 Vorlauftemperaturfühler
5 Heizungsumwälzpumpe
6 Elektro-Zusatzheizung
7 Verdampfer, isoliert
8 Expansionsventil
9 Trockenfilter
10 Kälteträgerpumpe
11 Anschluss Ausdehnungsgefäß und Sicherheitsventil
12 Heizungs RL (vom Heizungssystem), 28 Cu
13 Warmwasserleitung, 22 Cu oder Edelstahl
14 Kaltwasserleitung, 22 Cu oder Edelstahl
15 Heizungs VL (zum Heizungssystem), 28 Cu
16 Durchführungen für Netzzuleitung und Fühler mit
Zugentlastung
17 Unterkühler
18 Rücklauftemperaturfühler
19 Verflüssiger mit Ablauf für prim. Seite
20 Kompressor
21 Kälteträger VL (zu Wärmepumpe), 28 Cu
22 Kälteträger RL (von Wärmepumpe), 28 Cu
23 Warmwassertemperaturfühler
24 Edelstahl-Doppelmantelspeicher
25 Durchführung für Kommunikationsleitung
Installationsanleitung geoTHERM exclusiv
Bestandteile der Wärmepumpe 6
Außentemperaturfühler 7
7 Außentemperaturfühler
Abb. 7.1 Außentemperaturfühler
• Den Außentemperaturfühler an der Nord- oder
Nordwestseite des Hauses anbringen.
Für die optimale Erfassung der Außentemperatur sollte
der Fühler bei Gebäuden bis zu 3 Geschossen in unge-
fähr 2/3 Fassadenhöhe angebracht werden. Bei höheren
Gebäuden ist die Anbringung zwischen dem 2. und 3.
Geschoss zu empfehlen.
Der Anbringungsort sollte weder windgeschützt noch
besonders zugig gelegen sein. Von Öffnungen in der
Außenwand, aus denen ständig oder zeitweise Warmluft
strömen kann, muss das Gerät mindestens 1 m Abstand
haben.
• Verdrahten Sie den Außentemperaturfühler anschlie-
ßend wie in Abschnitt 8 gezeigt.
Fühlerwiderstandswerte
Um korrekte Widerstands-Messwerte zu erhalten, müs-
sen die Leitungen der Fühler von den Anschlussklemmen
vom Regler abgeklemmt werden. Die unten stehenden
Tabellen geben die erforderlichen
Fühlerwiderstandswerte an.
Außentemperaturfühler
°C Ohm
- 30 1884
-25 1443
-20 1115
-15 868
-10 681
-5 538
0 428
5 343
10 276
15 224
20 183
25 150
30 124
35 103
40 86
Tab. 7.1 Fühlerwiderstandswerte
Fühler für Vorlauf und
Rücklauf von Kälte-
träger, Heizung und
Warmwasser
°C kOhm
0 66,3
5 52,4
10 41,8
15 33,5
20 27,1
25 22,0
30 18,0
35 14,8
40 12,2
45 10,1
50 8,5
55 7,1
60 6,0
65 5,0
70 4,2
75 3,7
80 3,1
85 2.7
90 2,3
95 2,0
