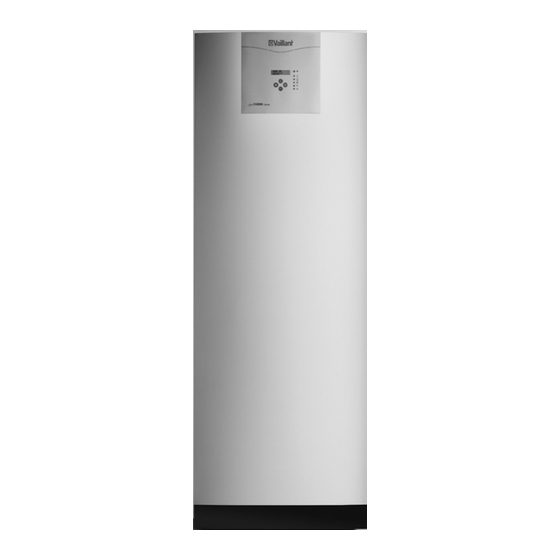

- Seite 1 Für den Fachhandwerker Installationsanleitung geoTHERM classic Elektro Wärmepumpe mit integriertem Speicher VWS 6/1 CC VWS 8/1 CC VWS 11/1 CC VWW 6/1 CC VWW 8/1 CC VWW 11/1 CC DE; AT; CH...
-
Seite 2: Inhaltsverzeichnis
8.2.4 Trockenheizfunktion ..... . Vaillant Werkskundendienst ... . . 34 Schaltpläne . -
Seite 3: Hinweise Zur Dokumentation
Hinweise zur Dokumentation 1 Sicherheitshinweise und Vorschriften 2 Hinweise zur Dokumentation Bestimmungsgemäße Verwendung Die Vaillant Wärmepumpen vom Typ geoTHERM sind Die folgenden Hinweise sind ein Wegweiser durch die nach dem Stand der Technik und den anerkannten Gesamtdokumentation. sicherheitstechnischen Regeln gebaut. Dennoch können In Verbindung mit dieser Installations- und Wartungs- bei unsachgemäßer oder nicht bestimmungsgemäßer... -
Seite 4: Österreich
2 Sicherheitshinweise und Vorschriften 3 Montage 2.2.2 Österreich Vorbereitende Arbeiten im Aufstellungsraum Bei der Aufstellung und Installation der Wärmepumpe mit integriertem Warmwasserspeicher sind insbesondere nachfolgende Vorschriften, Regeln und Richtlinien zu beachten: - Vorschriften der Versorgungsnetzbetreiber (VNB) - Vorschriften der Wasserversorgungsunternehmen - örtliche Bestimmungen 2.2.3 Schweiz Bei der Aufstellung und Installation der Wärmepumpe... -
Seite 5: Gerät Auspacken Und Aufstellen
Montage 3 Gerät auspacken und aufstellen Zur Demontage der Frontabdeckung gehen Sie bitte wie folgt vor: • Schrauben Sie die 2 Torx-Schrauben (Größe T 25) (1) heraus. • Schieben Sie die Frontplatte (2) nach oben und neh- men Sie sie nach vorn hin ab. Achtung! Beachten Sie beim Abnehmen der Frontplatte die Reglerbusleitung! -
Seite 6: Anschlüsse Und Abmessungen
4 Anschlüsse und Abmessungen 5 Verrohrung Anschlüsse und Abmessungen Verrohrung Die Kälteträgerleitungen können wahlweise an der rech- ten oder linken Seite der Wärmepumpe angeschlossen Achtung! werden. Achten Sie auf eine spannungsfreie Montage der Anschlussleitungen, damit es nicht zu Undichtigkeiten kommt! Achtung! Beachten Sie bei den Arbeiten die Geräte- und Anschlussabmessungen (siehe Abbildung 4.1). -
Seite 7: Kälteträgerleitungen
überdruck von mehr als 6 bar ein Druckminderer einzu- bauen. Die erforderliche Sicherheitsgruppe gehört nicht zum Lieferumfang, kann aber von Vaillant unter der Art.-Nr. 660 (für einen Druck < 4,8 bar) oder Art.-Nr. 661 (mit Druckminderer für einen Druck > 4,8 bar) bezogen werden. -
Seite 8: Hydraulikplan
5 Verrohrung Hydraulikplan Hydraulikplan Abb. 5.1 Installationsanleitung geoTHERM classic... -
Seite 9: Bestandteile Der Wärmepumpe
Bestandteile der Wärmepumpe 6 Außentemperaturfühler 7 Bestandteile der Wärmepumpe Außentemperaturfühler Abb. 7.1 Außentemperaturfühler • Den Außentemperaturfühler an der Nord- oder Nordwestseite des Hauses anbringen. Für die optimale Erfassung der Außentemperatur sollte der Fühler bei Gebäuden bis zu 3 Geschossen in unge- fähr 2/3 Fassadenhöhe angebracht werden. -
Seite 10: Elektroinstallation
8 Elektroinstallation Elektroinstallation 8.1.1 Netzanschluss herstellen • Verbinden Sie die Netzanschlussleitung mit den ent- Elektroanschluss sprechenden Anschlüssen der Netzanschlussklemme je nach Tarif (siehe Abbildung 8.1 bis 8.3). Achtung! • Entfernen Sie die entsprechenden Brücken. Die Elektroinstallation darf nur von einem aner- Die Wärmepumpe muss über einen festen Netzanschluss kannten Fachhandwerksbetrieb durchgeführt installiert werden. -
Seite 11: Außentemperaturfühler Verdrahten
Elektroinstallation 8 8.1.2 Außentemperaturfühler verdrahten • Verlegen Sie die Anschlussleitung des Außen- temperatur fühlers durch die Öffnung in der Oberseite des Gerätes zur Klemmleiste. • Verbinden Sie die entsprechenden Anschlüsse (siehe Abbildung 8.6 und 8.7). Achtung! Bitte beachten Sie, dass die Anschlussspannung für die Außentemperaturfühler Sicherheitsklein- spannung ist. -
Seite 12: Zusatzfunktionen
8 Elektroinstallation Zusatzfunktionen Achtung! Die geoTHERM classic Wärmepumpen mit inte- 8.2.1 EVU-Stopp (VNB) griertem Speicher sind nicht für bivalentem Bei Kurzschließen der Klemmen 307 und 308 tritt die Betrieb (Betrieb mit Gas- oder Ölkessel) vorge- Funktion EVU (VNB) in Kraft. Diese Funktion verhindert sehen. -
Seite 13: Schaltpläne
Elektroinstallation 8 Schaltpläne Stückliste des elektrischen Schaltplans Bezeichnung Bedeutung Regelpressostat Hochdruckpressostat Niederdruckpressostat Vorlauffühler Heizung Warmwasserfühler Rücklauf Heizung Fühler Kälteträger von Wärmepumpe Fühler Kälteträger zur Wärmepumpe Fühler Intern Energiebilanzregler Display Elektro-Zusatzheizung Automatensicherung Automatensicherung Motorschutzschalter Automatensicherung Kälteträgerpumpe Kompressor Warmwasser umschaltventil Heizungsumwälzpumpe Sanftstart 15A Sicherheitstemperaturbegrenzer (STB) Motorschutzschalter Tab. - Seite 14 8 Elektroinstallation Abb. 8.6 Elektrischer Schaltplan VWS CC Installationsanleitung geoTHERM classic...
- Seite 15 Elektroinstallation 8 Abb. 8.7 Elektrischer Schaltplan VWW CC Installationsanleitung geoTHERM classic...
-
Seite 16: Kälteträgerkreislauf Füllen
Behälter (66) in das Kälteträgersystem. Hierfür wird eine Befüllpumpe (67) benötigt, die den Kollektor kreis beim Füllen gleichzeitig entlüftet. Vaillant empfiehlt die Vaillant Befüllpumpe (Art.-Nr. 307 093). Die Druck- leitung der Pumpe wird an das Absperrventil (62) angeschlossen (siehe Abbildung 9.1). - Seite 17 - Ethanol (als Synonym wird häufig Äthylalkohol verwen- 2/3 durch dessen Ventil (60) – nachdem das det, C dortige Sicherheitsventil von diesem abmon- Das von Vaillant in den Ländern Deutschland, Österreich tiert wurde. Anschließend wird das Sicherheits- und Schweiz verwendete Frostschutzmittel 1,2 ventil wieder angeschlossen.
-
Seite 18: Inbetriebnahme Vorbereiten
10 Inbetriebnahme vorbereiten 10 Inbetriebnahme vorbereiten 10.1 Geräteverkleidung anbringen Achtung! Die Anlage darf nur eingeschaltet werden, wenn Heizungssystem, Warmwasserspeicher und Kälteträgerkreislauf ordnungsgemäß gefüllt sind. Bei Nichtbeachtung können Pumpen und Kompressor beschädigt werden. Achtung! Soll die Anlage nur über die Elektro- Zusatz heizung betrieben werden muss sicher- gestellt sein, dass das Heizungssystem gefüllt ist und dass die Kälteträgerpumpe sowie der... -
Seite 19: Abschaltbedingungen Für Den Heizbetrieb
Inbetriebnahme vorbereiten 10 Energiebilanzregler 11 Energiebilanzregler 10.3 Abschaltbedingungen für den Heizbetrieb 10.3.1 Wärmepumpe (Kompressor) Der Energiebilanzregler bei geoTHERM classic besteht - der Integralwert ist ausgeglichen (0 °min) oder aus einem Display, vier Bedientasten, fünf Betriebs- - die Heizungs-Rücklauftemperatur ist gleich oder höher anzeigen und einer Alarmanzeige. -
Seite 20: Werkseinstellungen
11 Energiebilanzregler 11.1.1 Werkseinstellungen 11.2 Anzeigen und Einstellungen Parameter Werkseinstellung Max. 11.2.1 Standardanzeige im Display RAUM 20 °C Anzeige mit Text und Betriebsstatus. Wenn kein Raum- BETRIEB AUTO (AUS bei Lief.) temperaturregler vorhanden ist, erfolgt Änderung der HEIZKURVE Wärme mit Pfeil +/-. Rückgang nach 10 Sek. Bei Alarm KURVE 40 °C (Fußboden=30) 22 wird dieser 10 Sek. -
Seite 21: Störmeldungen
Energiebilanzregler 11 11.2.2 Störmeldungen Heizkurve Anzeige bei Alarm. Rücksetzen unter „BETR. AUS“ oder Einstellung der Heizkurve bei Spannungsunterbrechung. Meldung Bedeutung KURVE Einstellung der Heizkurve. Der eingestellte Wert Meldung Bedeutung entspricht der Soll- Vorlauftemperatur bei 0 °C HOCHDRUCK Hochdruck ausgelöst. Kompressor Aussentemperatur. -
Seite 22: Serviceebene
11 Energiebilanzregler Temperatur Warmwasser Anzeige der aktuellen Temperaturen und der Soll- und Meldung Bedeutung Ist-Werte. START_TEMP WW Zeit. Der eingestellte Wert entspricht der Zeit für die Dauer der Warm wasserbereitung Meldung Bedeutung bei gleichzeitiger Heizanforderung. AUSSEN Außentemperatur HEIZZEIT Der eingestellte Wert entspricht der Zeit für INTEGRAL Die Wärmeproduktion wird anhand des berech- die Dauer des Heizbetriebes bei gleichzeitiger... - Seite 23 Energiebilanzregler 11 Zusatzheizung Einstellungen bei der Installation Meldung Bedeutung Meldung Bedeutung INTEGRAL A2 Erforderliches zusätzliches Wärmedefizit damit GERMAN Spracheinstellung die Zusatzheizung einschaltet. SERVICEZEIT 1 = beschleunigt Integralberechnung und HYSTERESE Der eingestellte Wert entspricht der max. Startverzögerung um das 60-fache. negativen Abweichung zu der Heizkurven- WERKSEINST.
-
Seite 24: Steuersystem - Mögliche Betriebsarten
11 Energiebilanzregler 11.3 Steuersystem – mögliche Betriebsarten Änderung des „RAUM“-Wertes um 3 °C parallel verscho- Im Menü „BETRIEB“ des Reglers stehen fünf verschiede- ben. ne Betriebsarten zur Auswahl: Das Verhältnis zwischen Vorlauftemperatur und Außen- - BETRIEB AUS: Die Anlage ist ganz ausgeschaltet. Im temperatur wird nicht beeinflusst, sondern die Vorlauf- Display wird „BETR. -
Seite 25: Änderung Der Der Heizkurve (Kurve-Wert)
Energiebilanzregler 11 11.5.2 Änderung der der Heizkurve (Kurve-Wert) 11.8 Warmwasserbereitung • Gehen Sie zur Ausgangslage durch Drücken der linken Die Warmwassertemperatur im Warmwasserspeicher Pfeiltaste, bis „RAUM” und „BETR.” gleichzeitig im wird vom Regelpressostaten gesteuert. Display angezeigt werden. Mit dem Regelpressostat wird die Warmwasserbereitung •... -
Seite 26: Übersicht Zur Bedienung Des Energiebilanzreglers
11 Energiebilanzregler 11.9 Übersicht zur Bedienung des Energiebilanzreglers Abb. 11.6 Übersicht Bedienung des Energiebilanzreglers Installationsanleitung geoTHERM classic... - Seite 27 Energiebilanzregler 11 Abb. 11.7 Übersicht Bedienung des Energiebilanzreglers-Service Installationsanleitung geoTHERM classic...
-
Seite 28: Inbetriebnahme-Checkliste
12 Inbetriebnahme-Checkliste 12 Inbetriebnahme-Checkliste Angaben zum Fachbetrieb Angabe Welcher Monteur führte die Inbetriebnahme durch? Name des Fachbetriebes Straße, Hausnummer Postleitzahl, Ort Telefon Planung der Anlage Angabe Angaben zum Wärmebedarf Wie hoch ist die Heizlast des Objektes? Wurden bei der Planung Gebäudeteile berücksichtigt, die zu einem späteren Zeitpunkt beheizt werden sollen? Wurde die Leistung für die Warmwasserversorgung berücksichtigt? Warmwasserversorgung... - Seite 29 Inbetriebnahme-Checkliste 12 Wärmequellenanlage (WQA) Angabe Erdsonde (Wie viele, Bohrtiefe, Abstand der Sonden zueinander) Anzahl der Sonden? Abstand der Sonden zueinander? Bohrtiefe der Sonden? Angaben zum Erdkollektor Angabe Wie viele Solekreise wurden verlegt? Verlegeabstand der Rohre zueinander? Welcher Rohrdurchmesser wurde verwendet? Wie tief wurde der Kollektor im Erdreich verlegt? Welche Länge hat der längste Solekreislauf? Wasser...
- Seite 30 12 Inbetriebnahme-Checkliste Wärmenutzungsanlage (WNA) Angabe Angaben zur WNA Heizlast der Fußbodenheizung? Heizlast der Wandheizung? Heizlast der Kombination Fußbodenheizung/Radiatoren? Planung der WNA Wurden Verlustdrücke durch Rohrnetzberechung ermittelt? Wurde eine zweite Pumpe zur Überwindung der Druckverluste ein- gebaut? Welche Pumpe wurde verwendet (Typ und Hersteller)? Wurden die Heizkreise der Anlage hydraulisch abgeglichen? Wurden Stellventile in die WNA eingebaut? Wurde der min.
-
Seite 31: Fehlersuche
Fehlersuche 13 13 Fehlersuche 13.1 Alarm 13.2 Rücksetzen des Alarms Versuchen Sie bei Fehlermeldungen die Anlage mit Hilfe Das Rücksetzen des Alarms geschieht durch des Sicherheitsschalters erneut zu starten. Falls ein Aussschalten der Sicherung F0 oder Einstellen des Neustart der Wärmepumpe keine Abhilfe schafft, versu- Energiebilanzreglers auf Stellung Betrieb AUS. -
Seite 32: Kältemittel
Serviceventile vorgenommen werden. Wenn ein - diverse Ventile anderes zugelassenes Ersatzkältemittel als das - Ausdehnungsgefäß für die Heizungsanlage von Vaillant empfohlene R404A eingefüllt wird, - Sicherheitsbaugruppe für die Heizungs-/Warmwasser- verlieren alle Garantien ihre Gültigkeit, wenn anlage Vaillant nicht vorher schriftlich davon unter- richtet wurde. -
Seite 33: Technische Daten
Technische Daten 16 16 Technische Daten geoTHERM classic combi Sole/Wasser Wasser/Wasser Bezeichnung VWS 6/1 CC VWS 8/1 CC VWS 11/1 CC VWW 6/1 CC VWW 8/1 CC VWW 11/1 CC Einheit Art.-Nr. 307148 307149 307150 307151 307152 307153 Kältemitteltyp R404A Menge Testdruck Berechnungsdruck... -
Seite 34: Vaillant Werkskundendienst
** Wärmepumpe mit 3/6/9 kW Elektro-Zusatzheizung 17 Vaillant Werkskundendienst Werkskundendienst Deutschland Reparaturberatung für Fachhandwerker Vaillant Profi-Hotline 0 18 05/999-120 Werkskundendienst Österreich Täglich von 0 bis 24.00 Uhr erreichbar, österreichweit zum Ortstarif an 365 Tagen im Jahr. Tel. 05 7050 - 2000 Werkskundendienst Schweiz Vaillant GmbH. -
Seite 35: Referenz
Referenz 18 18 Referenz An die Fachhandwerker: Bitte füllen Sie die folgenden Angaben aus, um eventuell anfallende Sercicearbeiten zu erleichtern. Installation und Inbetriebnahme wurden durchgeführt von: Erstellung Wärmequelle Datum: Firma: Name: Telefon: Elektroinstallation Datum: Firma: Name: Telefon: Inbetriebnahme des Systems Datum: Firma: Name:...
