5.3 Anschluss an bis zu 16 unabhängige Heizgeräte
Für jedes Heizgerät wird ein Buskoppler VR 30/VR 32
aus dem Vaillant Zubehör (Art.-Nr.: 4000113347/
4000113348) benötigt.

5.3.1 Anschluss des Buskopplers

• Bauen Sie den Buskoppler in den Schaltkasten der
anzuschließenden Heizgeräte ein (siehe Montage anlei-
tung des Buskopplers).
• Verbinden Sie mit dem Kabel, das dem Buskoppler bei-
liegt, den Buskoppler mit der Geräteelektronik (siehe
Anleitung zum Buskoppler).
• Stellen Sie die Adressschalter (2) der einzelnen Bus-
koppler auf unterschiedliche Adressen mit fortlaufen-
der Nummer ein - das erste Gerät mit 1, das zweite mit
2. Die Geräte erscheinen in dieser Reihenfolge im Inter-
net.
2
1

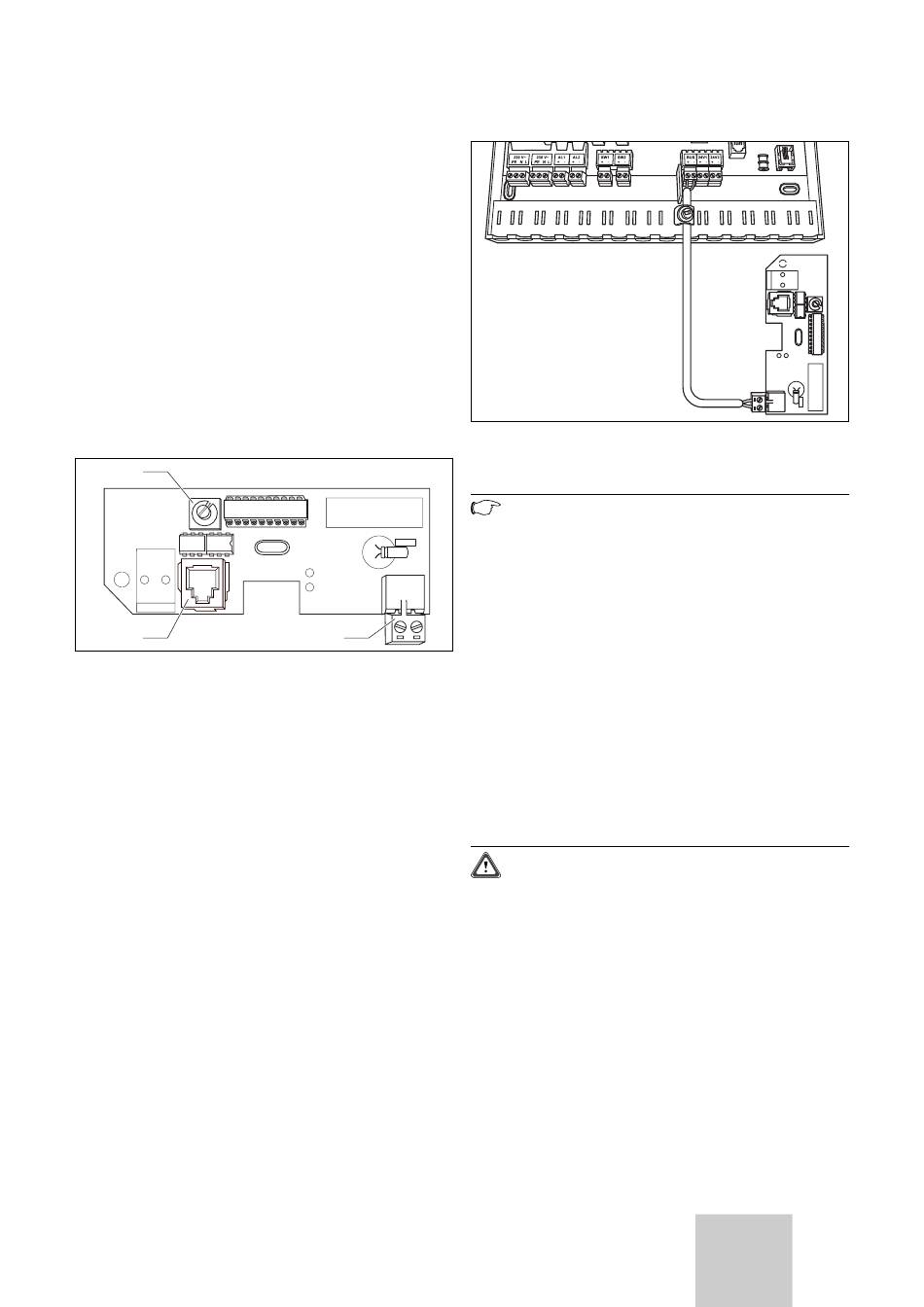

Abb. 5.3 Anschluss des Buskopplers
Legende:
1 Steckplatz zum Anschluss an das Heizgerät
2 Adressschalter
3 Anschlussklemme Busleitung

5.3.2 Anschluss der Kommunikationseinheit an die

Buskoppler

Die Leitung muss mit mindestens 10 cm Abstand zu
netzspannungsführenden Leitungen verlegt werden.
Die Busleitung darf einen Mindestquer schnitt von
2
0,75 mm nicht unter- und eine maximale Länge von
300 m nicht über schreiten.
• Verbinden Sie alle Buskoppler (VR 30 / VR 32) über
eine Zweidrahtleitung mit der Klemme X31 „BUS" in
der Kommunikationseinheit.
Installationsanleitung vrnetDIALOG
Abb. 5.4 Verbindung zwischen den Buskopplern und der
5.4
Bei eBUS-fähigen Reglern mit mehr als einem Heizkreis
(z. B. calorMATIC 630) beachten Sie bitte folgendes
3
Vorgehen:
• Verbinden Sie die Klemme X31 „BUS" der
Kommunikations einheit über zwei Leitungen mit dem
Busanschluss des Regelgerätes. Eine Polung muss
nicht beachtet werden.
Die Einstellung von Adressen an den einzelnen Heizge-
räten ist nicht erforderlich, wenn die Adressierung bei
der Einrichtung des Reglers bereits durchgeführt wurde.
Falls dies nicht der Fall sein sollte, stellen Sie die Adress-
schalter der einzelnen Buskoppler auf unterschiedliche
Adressen mit fortlaufender Nummer ein.
Elektrische Installation 5
Kommunikationseinheit
Hinweis!
Alle Buskoppler müssen parallel angeschlossen
werden.
Anschluss an komplexe Regelgeräte
Achtung!
Stellen Sie den Schalter X23 auf der Leiter-
platte des vrnetDIALOG auf „off"! Andernfalls
kann es zu einer Beschädigung aller am Bus
angeschlossenen Geräte kommen.
DE;AT;CH;BE 7
