4.5

Statusanzeige aktivieren

1
Heizbetrieb - Bren
2

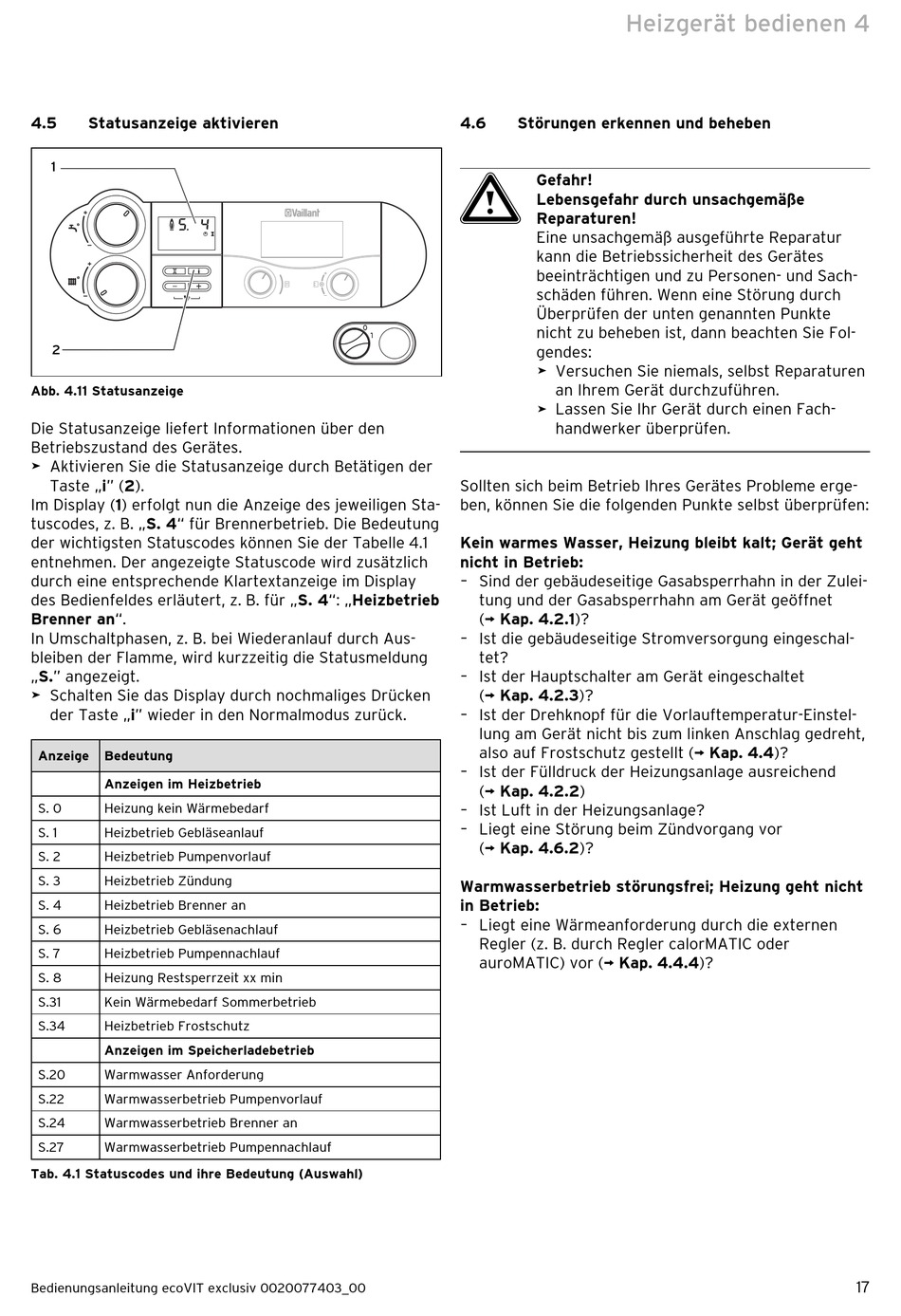

Abb. 4.11 Statusanzeige
Die Statusanzeige liefert Informationen über den
Betriebszustand des Gerätes.
>
Aktivieren Sie die Statusanzeige durch Betätigen der
Taste „i" (2).
Im Display (1) erfolgt nun die Anzeige des jeweiligen Sta-
tuscodes, z. B. „S. 4" für Brennerbetrieb. Die Bedeutung
der wichtigsten Statuscodes können Sie der Tabelle 4.1
entnehmen. Der angezeigte Statuscode wird zusätzlich
durch eine entsprechende Klartextanzeige im Display
des Bedienfeldes erläutert, z. B. für „S. 4": „Heizbetrieb
Brenner an".
In Umschaltphasen, z. B. bei Wiederanlauf durch Aus-
bleiben der Flamme, wird kurzzeitig die Statusmeldung
„S." angezeigt.
>
Schalten Sie das Display durch nochmaliges Drücken
der Taste „i" wieder in den Normalmodus zurück.
Anzeige Bedeutung
Anzeigen im Heizbetrieb
S. 0 Heizung kein Wärmebedarf
S. 1 Heizbetrieb Gebläseanlauf
S. 2 Heizbetrieb Pumpenvorlauf
S. 3 Heizbetrieb Zündung
S. 4 Heizbetrieb Brenner an
S. 6 Heizbetrieb Gebläsenachlauf
S. 7 Heizbetrieb Pumpennachlauf
S. 8 Heizung Restsperrzeit xx min
S.31 Kein Wärmebedarf Sommerbetrieb
S.34 Heizbetrieb Frostschutz
Anzeigen im Speicherladebetrieb
S.20 Warmwasser Anforderung
S.22 Warmwasserbetrieb Pumpenvorlauf
S.24 Warmwasserbetrieb Brenner an
S.27 Warmwasserbetrieb Pumpennachlauf
Tab. 4.1 Statuscodes und ihre Bedeutung (Auswahl)
Bedienungsanleitung ecoVIT exclusiv 0020077403_00
Heizgerät bedienen 4
4.6 Störungen erkennen und beheben
a
Gefahr!
Lebensgefahr durch unsachgemäße
Reparaturen!
Eine unsachgemäß ausgeführte Reparatur
kann die Betriebs sicherheit des Gerätes
beeinträchtigen und zu Personen- und Sach-
schäden führen. Wenn eine Störung durch
Überprüfen der unten genannten Punkte
nicht zu beheben ist, dann beachten Sie Fol-
gendes:
>
Versuchen Sie niemals, selbst Reparaturen
an Ihrem Gerät durchzuführen.
>
Lassen Sie Ihr Gerät durch einen Fach-
handwerker überprüfen.
Sollten sich beim Betrieb Ihres Gerätes Probleme erge-
ben, können Sie die folgenden Punkte selbst überprüfen:
Kein warmes Wasser, Heizung bleibt kalt; Gerät geht
nicht in Betrieb:
– Sind der gebäudeseitige Gasabsperrhahn in der Zulei-
tung und der Gasabsperrhahn am Gerät geöffnet
(¬ Kap. 4.2.1)?
– Ist die gebäudeseitige Stromversorgung eingeschal-
tet?
– Ist der Hauptschalter am Gerät eingeschaltet
(¬ Kap. 4.2.3)?
– Ist der Drehknopf für die Vorlauftemperatur-Einstel-
l ung am Gerät nicht bis zum linken Anschlag gedreht,
also auf Frostschutz gestellt (¬ Kap. 4.4)?
– Ist der Fülldruck der Heizungsanlage ausreichend
(¬ Kap. 4.2.2)
– Ist Luft in der Heizungsanlage?
– Liegt eine Störung beim Zündvorgang vor
(¬ Kap. 4.6.2)?
Warmwasserbetrieb störungsfrei; Heizung geht nicht
in Betrieb:
– Liegt eine Wärmeanforderung durch die externen
Regler (z. B. durch Regler calorMATIC oder
auroMATIC) vor (¬ Kap. 4.4.4)?
17
