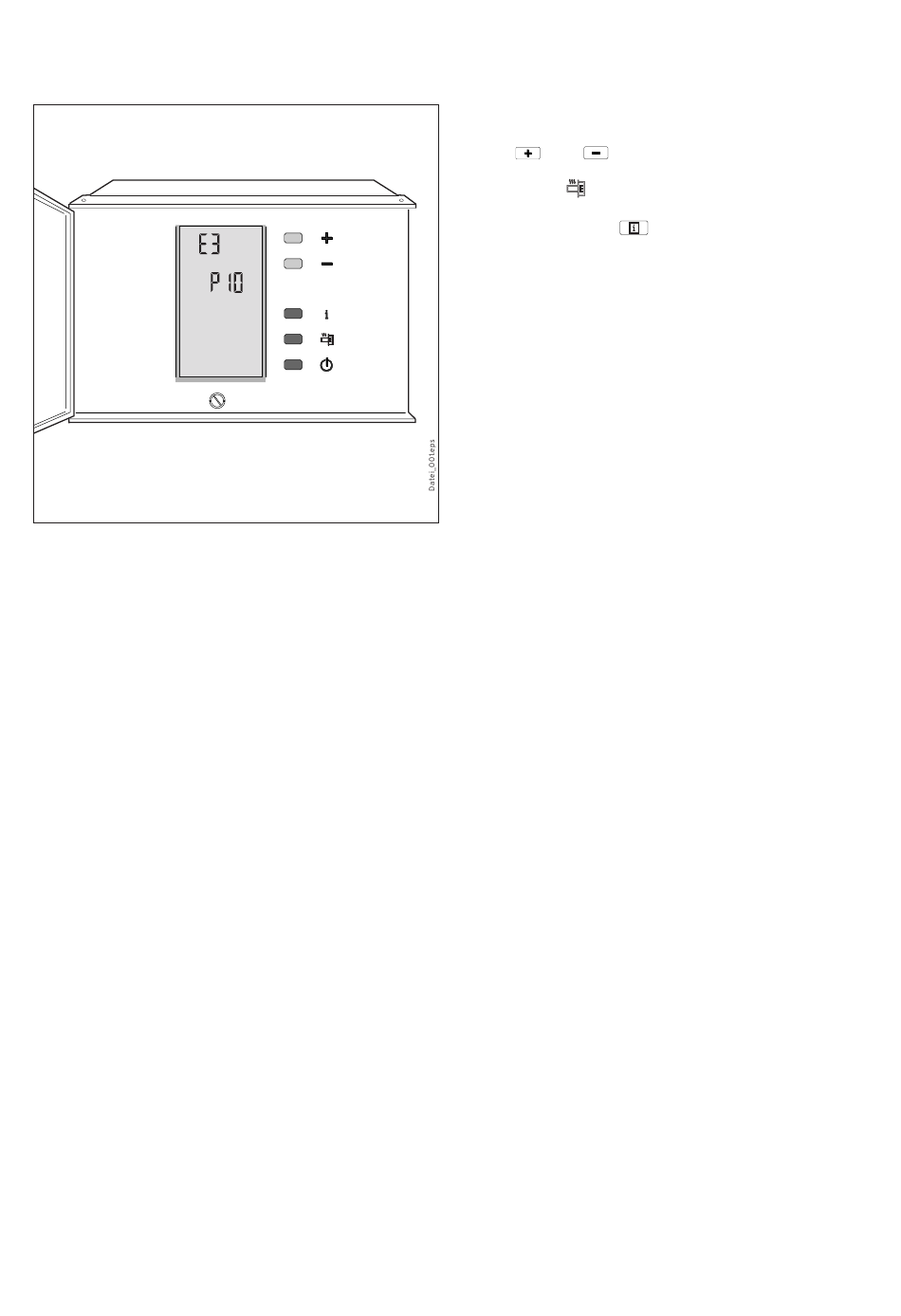

Abb. 5.1 Fachhandwerkerebene, Grundanzeige
(VRC-S comfort
VRC-S comfort
Fachhandwerkerebene 5
5 Fachhandwerkerebene
Die Fachhandwerkerebene (E3) wird geöffnet, indem die
Tasten
und
5 Sekunden gleichzeitig betätigt
werden.
Mit der Taste
werden die Unterebenen E3-1 bis E3-3
aufgerufen. Die jeweilgen Menüpunkte in diesen Ebenen
werden mit der Taste
Folgende Menüpunkte sind in den Unterebenen E3-1 bis
E3-3 zusammengefaßt (Übersicht über die Menüpunkt in
Abb. 5.2):
Menü E3-1, Meßwerte:
In diesem Menü sind verschiede Meßwerte zur Diagnose
der Anlage ablesbar. Einige Werte werden nur bei Ein-
satz der entsprechenden Zubehöre angezeigt (siehe
Abb. 5.2).
Menü E3-2, Relais-Test:
Über das Menü E3-2 kann die Funktion der Relais des
Reglers getestet werden, indem die angeschlossenen
Bauteile direkt angesteuert werden können (siehe Abb.
5.2).
Menü E3-3, Einstellwerte:
Unter diesem Menüpunkt können folgende Anlagenpara-
meter eingestellt werden:
– E3-3, No 1 - maximale Speichertemperatur:
Einstellung der maximalen Speichertemperatur, die so-
wohl bei solarer- als auch bei Heizgeräte-Nachladung
nicht überschritten werden soll (z.B. als
Verbrühschutz).
Bei Anlagen ohne thermostatische Mischbatterie kann
hier die Warmwasser-Temperatur z. B. auf 60 °C be-
grenzt werden.
– E3-3 No 2 - Temperaturdifferenz, Solarkreispumpe EIN:
Einstellung der Differenztemperatur, um die der
Kollektor heißer sein muss als der Speicher am unte-
ren Fühler, damit die Solarkreispumpe eingeschaltet
und der Speicher geladen werden.
Die Verkleinerung dieser Temperaturdifferenz führt zu
häufigerem Ein- und Ausschalten der
Solarkreispumpe. Bei sehr großen Entfernungen zwi-
schen Kollektor und Speicher oder schlecht isolierten
Zuleitungen kann dieser Wert gegebenenfalls ver-
größert werden.
– E3-3 No 3 - Temperaturdifferenz, Solarkreispumpe
AUS:
Einstellung der Differenztemperatur zwischen
Kollektor und unterem Speicherfühler, bei der die
Ladung beendet wird. Diese sollte nur bei besonderen
Anlagensituationen verkleinert werden, um unnötige
Pumpenlaufzeiten ohne Energieübertragung an den
Solarspeicher zu vermeiden.
– E3-3 No 4 - Frostschutz-Grenztemperatur:
Die Temperatur bis zu der der Kollektor gegen Frost
geschützt ist. Werkseitig eingestellt auf den Wert,
der bei nach Vaillant-Vorgaben gemischter Flüssigkeit
erreicht wird. Diese Einstellung beeinflusst nur die
Ertragsermittlung.
aufgerufen.
