4 Montage
4.7

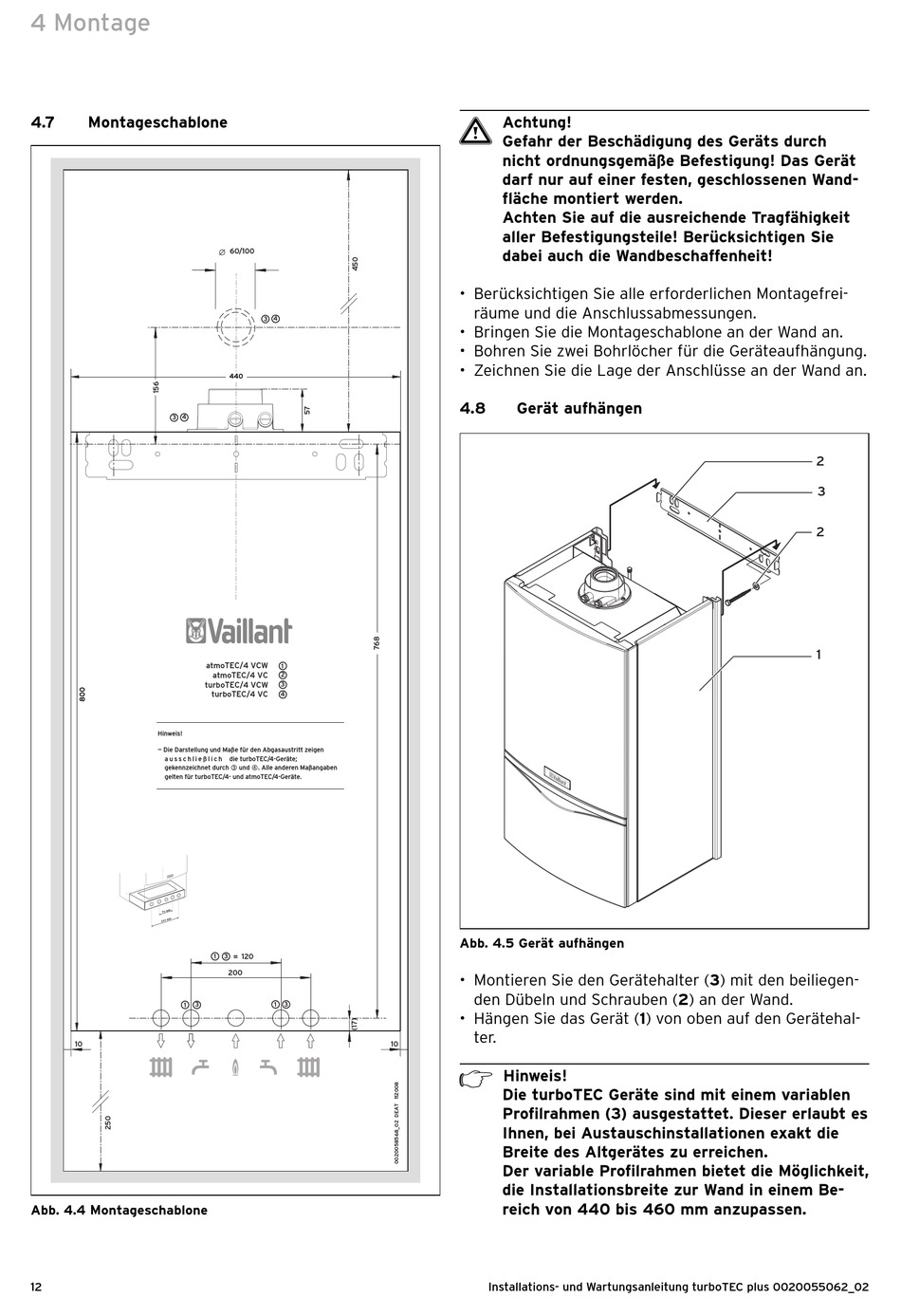

Montageschablone

3 4
Hinweis!
— Die Darstellung und Maße für den Abgasaustritt zeigen
a u s s c h l i e ß l i c h
gekennzeichnet durch
gelten für turboTEC/4- und atmoTEC/4-Geräte.
1 3
10
Abb. 4.4 Montageschablone
12
60/100
3 4
440
atmoTEC/4 VCW 1
atmoTEC/4 VC 2
turboTEC/4 VCW 3
turboTEC/4 VC 4
die turboTEC/4-Geräte;
und . Alle anderen Maßangaben
=
1 3 120
200
1 3
Achtung!
a
Gefahr der Beschädigung des Geräts durch
nicht ordnungsgemäße Befestigung! Das Gerät
darf nur auf einer festen, geschlossenen Wand-
fläche montiert werden.
Achten Sie auf die ausreichende Tragfähigkeit
aller Befestigungsteile! Berücksichtigen Sie
dabei auch die Wandbeschaffenheit!
• Berücksichtigen Sie alle erforderlichen Montagefrei-
räume und die Anschlussabmessungen.
• Bringen Sie die Montageschablone an der Wand an.
• Bohren Sie zwei Bohrlöcher für die Geräteaufhängung.
• Zeichnen Sie die Lage der Anschlüsse an der Wand an.
4.8 Gerät aufhängen
Abb. 4.5 Gerät aufhängen
• Montieren Sie den Gerätehalter (3) mit den beiliegen-
den Dübeln und Schrauben (2) an der Wand.
• Hängen Sie das Gerät (1) von oben auf den Gerätehal-
ter.
10
h Hinweis!
Die turboTEC Geräte sind mit einem variablen
Profilrahmen (3) ausgestattet. Dieser erlaubt es
Ihnen, bei Austauschinstallationen exakt die
Breite des Altgerätes zu erreichen.
Der variable Profilrahmen bietet die Möglichkeit,
die Installationsbreite zur Wand in einem Be-
reich von 440 bis 460 mm anzupassen.
Installations- und Wartungsanleitung turboTEC plus 0020055062_02
