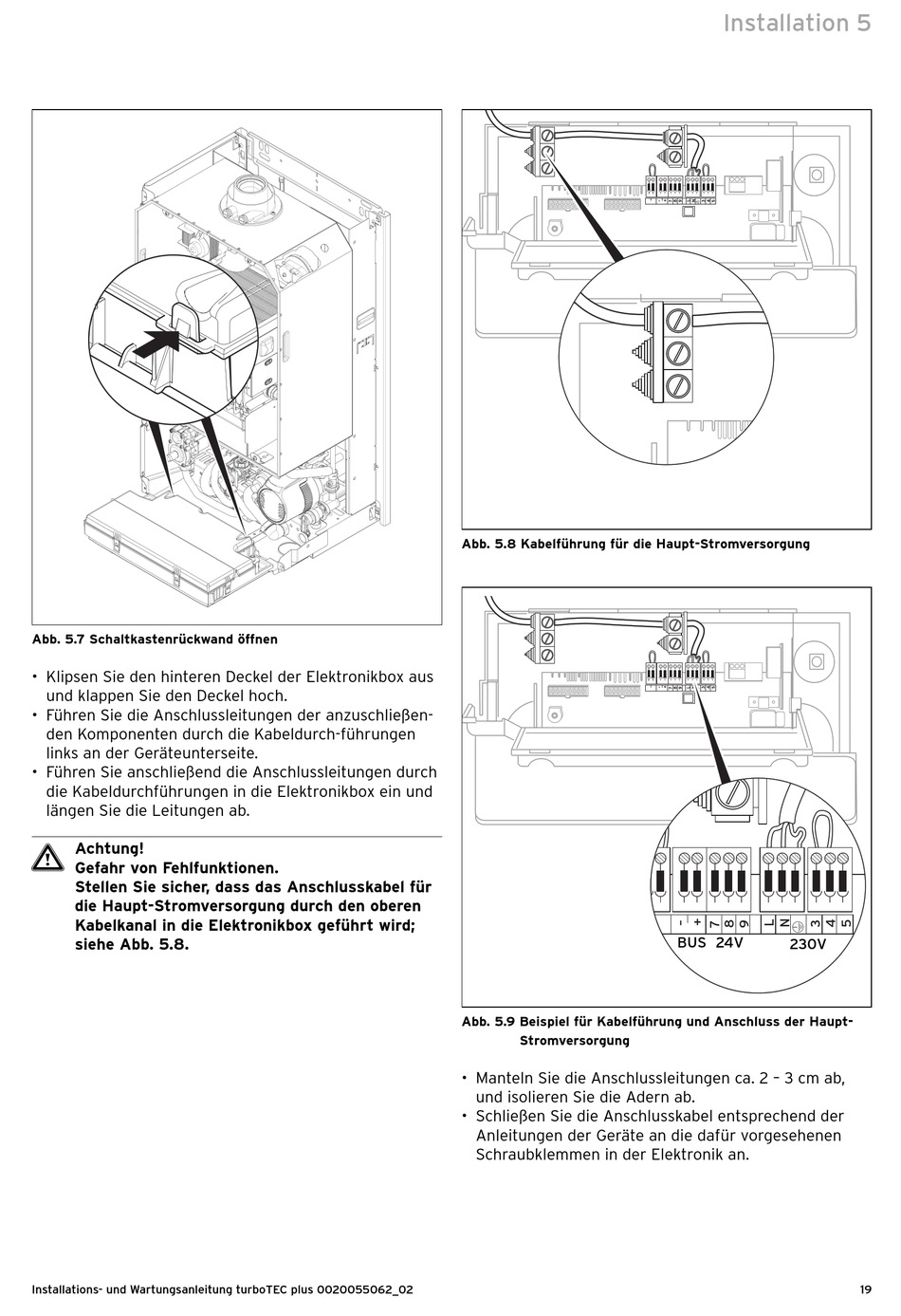

Abb. 5.7 Schaltkastenrückwand öffnen
• Klipsen Sie den hinteren Deckel der Elektronikbox aus
und klappen Sie den Deckel hoch.
• Führen Sie die Anschlussleitungen der anzuschließen-
den Komponenten durch die Kabeldurch-führungen
links an der Geräteunterseite.
• Führen Sie anschließend die Anschlussleitungen durch
die Kabeldurchführungen in die Elektronikbox ein und
längen Sie die Leitungen ab.
Achtung!
a
Gefahr von Fehlfunktionen.
Stellen Sie sicher, dass das Anschlusskabel für
die Haupt-Stromversorgung durch den oberen
Kabelkanal in die Elektronikbox geführt wird;
siehe Abb. 5.8.
Installations- und Wartungsanleitung turboTEC plus 0020055062_02
Abb. 5.8 Kabelführung für die Haupt-Stromversorgung
Abb. 5.9 Beispiel für Kabelführung und Anschluss der Haupt-
Stromversorgung
• Manteln Sie die Anschlussleitungen ca. 2 – 3 cm ab,
und isolieren Sie die Adern ab.
• Schließen Sie die Anschlusskabel entsprechend der
Anleitungen der Geräte an die dafür vorgesehenen
Schraubklemmen in der Elektronik an.
Installation 5
BUS 24V
230V
