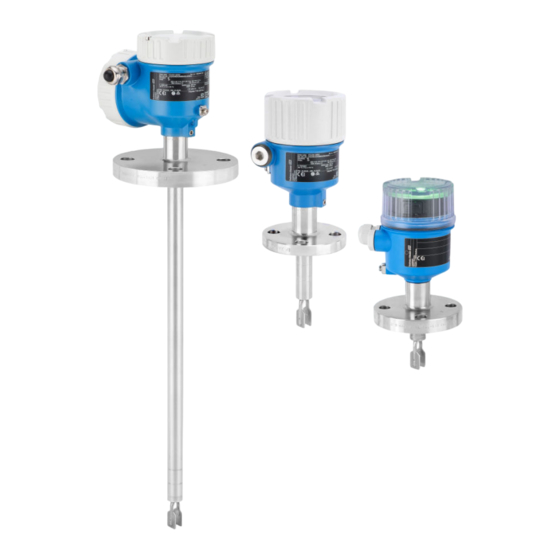

Endress+Hauser Liquiphant FTL51B Betriebsanleitung

Vibronik grenzschalter für flüssigkeiten
Vorschau ausblenden Andere Handbücher für Liquiphant FTL51B:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01894F/00/DE/03.21
71515025
2021-01-25
Gültig ab
01.01.zz (Gerätefirmware)
Products
Betriebsanleitung
Liquiphant FTL51B
Vibronik
Grenzschalter für Flüssigkeiten
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiphant FTL51B

Inhaltszusammenfassung für Endress+Hauser Liquiphant FTL51B

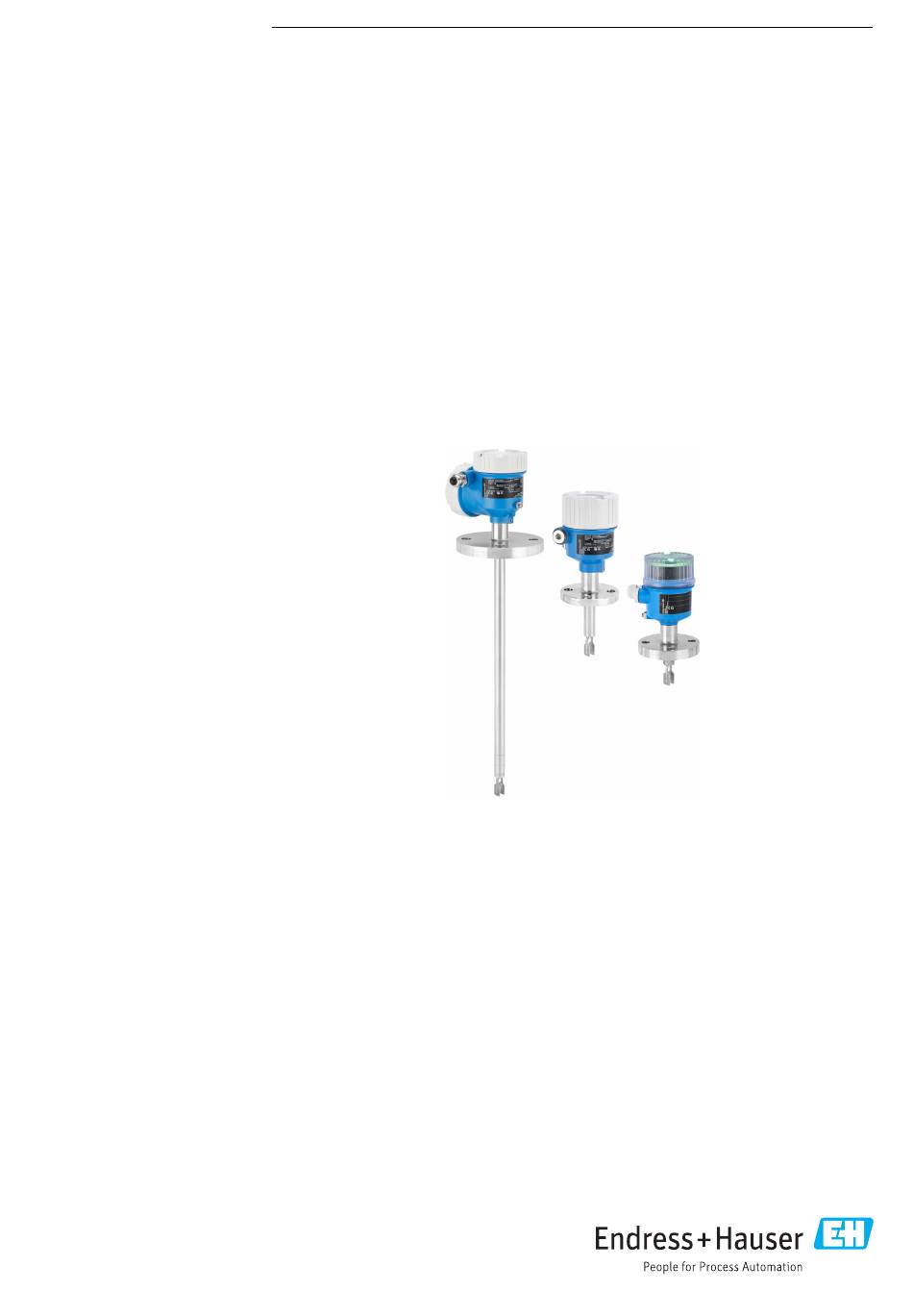

  • Seite 1 Products Solutions Services BA01894F/00/DE/03.21 71515025 2021-01-25 Gültig ab 01.01.zz (Gerätefirmware) Betriebsanleitung Liquiphant FTL51B Vibronik Grenzschalter für Flüssigkeiten...
  • Seite 2 Liquiphant FTL51B Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Liquiphant FTL51B Inhaltsverzeichnis Inhaltsverzeichnis Messgerät anschließen ....Hinweise zum Dokument ... . 5 6.2.1 Benötigtes Werkzeug .
  • Seite 4 Inhaltsverzeichnis Liquiphant FTL51B 10.2 Firmware-Historie ..... 44 Stichwortverzeichnis ....58 Wartung .

  • Seite 5: Hinweise Zum Dokument

    Liquiphant FTL51B Hinweise zum Dokument Hinweise zum Dokument Symbole 1.1.1 Sicherheitssymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen kann.

  • Seite 6: Eingetragene Marken

    Eingetragene Marken Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind.

  • Seite 7: Arbeitssicherheit

    Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen. ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur ausdrücklich erlaubte Reparaturen am Gerät ausführen.

  • Seite 8: Produktaufbau

    Warenannahme und Produktidentifizierung Liquiphant FTL51B Produktaufbau A0036953  1 Produktaufbau Gehäuse mit Elektronikeinsatz und Deckel, optionales Bluetooth-Modul oder LED-Modul Temperaturdistanzstück, druckdichte Durchführung (Second line of defence), optional Sondenbauart Kompakt Sondenbauart Rohrverlängerung Sondenbauart Kurzrohr Flansch (optional) Elektronikeinsatz über den Bestellcode auf dem Typenschild identifizieren.

  • Seite 9: Produktidentifizierung

    (www.endress.com/deviceviewer): Alle Angaben zum Messgerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen 4.2.1...

  • Seite 10: Montage

    Montage Liquiphant FTL51B A0034846  3 Handhabung beim Transport des Geräts Montage WARNUNG Verlust des Schutzgrads durch Öffnen des Geräts in feuchter Umgebung! ‣ Gerät nur in trockenen Umgebungen öffnen! Montagehinweise • Beliebige Einbaulage für Gerät mit kurzem Rohr bis ca. 500 mm (19,7 in) •...

  • Seite 11: Viskosität Berücksichtigen

    Liquiphant FTL51B Montage A0037915  5 Typische Schaltpunkte. Maßeinheit mm (in) Einbau von oben Einbau von unten Einbau von der Seite Schaltpunkt 5.1.2 Viskosität berücksichtigen Geringe Viskosität Geringe Viskosität, z. B. Wasser: < 2 000 mPa⋅s Die Schwinggabel innerhalb des Einbaustutzens ist zulässig.

  • Seite 12: Ansatz Vermeiden

    Montage Liquiphant FTL51B 5.1.3 Ansatz vermeiden • Kurze Einbaustutzen verwenden, damit die Schwinggabel frei in den Behälter ragt • Vorzugsweise frontbündig an Behältern oder in Rohrleitungen einbauen • Genügend Abstand zwischen zu erwartendem Füllgutansatz an der Tankwand und Schwinggabel lassen A0033239 ...

  • Seite 13: Einschweißadapter Mit Leckagebohrung

    Liquiphant FTL51B Montage A0031874  10 Beispiele für Abstützung bei dynamischer Belastung 5.1.6 Einschweißadapter mit Leckagebohrung Einschweissadapter so einschweißen, dass die Leckagebohrung nach unten ausgerichtet ist. Eine Undichtigkeit kann dadurch schnell erkannt werden. A0039230  11 Einschweißadapter mit Leckagebohrung Messgerät montieren 5.2.1...
  • Seite 14 Montage Liquiphant FTL51B Die Schwinggabel lässt sich mit Hilfe der Markierung so ausrichten, dass Medium gut abfließen kann und Ansatz vermieden wird. Markierungen können sein: • Materialangabe, Gewindebezeichnung oder Kreis auf der Sechskantmutter oder auf dem Einschweißadapter • Symbol II auf der Rückseite vom Flansch oder Tri-Clamp In Rohrleitungen einbauen •...

  • Seite 15: Schiebemuffen

    Liquiphant FTL51B Elektrischer Anschluss Kabeleinführung ausrichten 4 0.7 Nm A0037347  15 Gehäuse mit außenliegender Feststellschraube Im Auslieferungszustand ist die Feststellschraube nicht angezogen. 1. Außenliegende Feststellschraube lösen (maximal 1,5 Umdrehungen). 2. Gehäuse drehen, Kabeleinführung ausrichten. 3. Außenliegende Feststellschraube festdrehen. Schiebemuffen  ...

  • Seite 16: Schutzleiter (Pe) Anschließen

    Elektrischer Anschluss Liquiphant FTL51B HINWEIS Wenn beim Zuschrauben des Deckels die Sicherungsschraube nicht korrekt positio- niert ist, kann der Deckel nicht sicher verriegeln. ‣ Vor dem Aufschrauben des Deckels darauf achten, dass die Sicherungsschraube nicht zu weit über den Deckelrand steht. Sicherungsschraube mit maximal 2 Umdrehungen lösen.
  • Seite 17 Liquiphant FTL51B Elektrischer Anschluss Leistungsaufnahme S ≤ 2 VA Stromaufnahme Reststrom im gesperrten Zustand: I ≤ 3,8 mA Bei Überlast oder Kurzschluss blinkt die rote LED. Überprüfung auf Überlast oder Kurz- schluss im 5 s-Rhythmus. Nach 60 s wird die Prüfung deaktiviert.
  • Seite 18 Elektrischer Anschluss Liquiphant FTL51B Verhalten Schaltausgang und Signalisierung ΔU <3.8 mA ΔU <3.8 mA <3.8 mA A0031901  18 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL61 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Warnung oder Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...

  • Seite 19: 3-Leiter Dc-Pnp (Elektronikeinsatz Fel62)

    Liquiphant FTL51B Elektrischer Anschluss • Betriebsspannung: 230 V, 50 Hz/60 Hz • Halteleistung/Bemessungsleistung: > 2,3 VA, < 80,5 VA 6.2.3 3-Leiter DC-PNP (Elektronikeinsatz FEL62) • Dreileiter-Gleichstromausführung • Bevorzugt in Verbindung mit speicherprogrammierbaren Steuerungen (SPS), DI-Module nach EN 61131-2. Positives Signal am Schaltausgang der Elektronik (PNP) •...
  • Seite 20 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung U = 10...55 V DC 350 mA I max: 350 mA 55 V >0,7 >0,5 0.5 A L+ L- A0036061  20 3-Leiter DC-PNP, Elektronikeinsatz FEL62 Anschlussverdrahtung mit Klemmen Anschlussverdrahtung mit M12 Stecker im Gehäuse gemäß Standard EN61131-2 Verhalten Schaltausgang und Signalisierung (L–)

  • Seite 21: Allstromanschluss Mit Relaisausgang (Elektronikeinsatz Fel64)

    Liquiphant FTL51B Elektrischer Anschluss 6.2.4 Allstromanschluss mit Relaisausgang (Elektronikeinsatz FEL64) • Schalten der Lasten über 2 potentialfreie Umschaltkontakte • 2 galvanisch getrennte Umschaltkontakte (DPDT), beide Umschaltkontakte schalten simultan • Funktionsprüfung ohne Füllstandsänderung. Mit dem Prüftaster auf dem Elektronikein- satz oder mit dem Testmagnet (optional bestellbar) bei geschlossenem Gehäuse kann ein Funktionstest des Geräts durchgeführt werden.
  • Seite 22 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung >0,7 U = 19...55 V DC >0,5 U 19...253 V AC 0.5 A A0036062  22 Allstromanschluss mit Relaisausgang, Elektronikeinsatz FEL64 Im gebrückten Zustand arbeitet der Relaisausgang in Form einer NPN-Logik Anschließbare Last Verhalten Schaltausgang und Signalisierung A0033513 ...

  • Seite 23: Gleichstromanschluss Relaisausgang (Elektronikeinsatz Fel64 Dc)

    Liquiphant FTL51B Elektrischer Anschluss 6.2.5 Gleichstromanschluss Relaisausgang (Elektronikeinsatz FEL64 DC) • Schalten der Lasten über 2 potentialfreie Umschaltkontakte • 2 galvanisch getrennte Umschaltkontakte (DPDT), beide Umschaltkontakte schalten simultan • Funktionsprüfung ohne Füllstandänderung. Mit dem Prüftaster auf dem Elektronikein- satz oder mit dem Testmagnet (optional bestellbar) bei geschlossenem Gehäuse kann ein Funktionstest des Gesamtgerätes durchgeführt werden.
  • Seite 24 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung >0,7 >0,5 U = 9...20 V DC 0.5 A L- PE A0037685  24 Gleichstromanschluss mit Relaisausgang, Elektronikeinsatz FEL64 DC Im gebrückten Zustand arbeitet der Relaisausgang in Form einer NPN-Logik Anschließbare Last Verhalten Schaltausgang und Signalisierung A0033513 ...

  • Seite 25: Ausgang Pfm (Elektronikeinsatz Fel67)

    Liquiphant FTL51B Elektrischer Anschluss 6.2.6 Ausgang PFM (Elektronikeinsatz FEL67) • Zum Anschluss an Endress+Hauser-Schaltgeräte Nivotester FTL325P und FTL375P • PFM-Signal-Übertragung; Pulse Frequenz Modulation, dem Versorgungsgrundstrom auf der Zweidrahtleitung überlagert • Funktionsprüfung ohne Füllstandsänderung: • Mit dem Prüftaster auf dem Elektronikeinsatz kann ein Funktionstest des Geräts durchgeführt werden.
  • Seite 26 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung – >0,7 >0,5 A0036065  26 Ausgang PFM, Elektronikeinsatz FEL67 8: Nivotester FTL325P 1 CH, FTL325P 3 CH Input 1 33/ 34: Nivotester FTL325P 3 CH Input 2 37/ 38: NivotesterFTL325P 3 CH Input 3...
  • Seite 27 Liquiphant FTL51B Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung 150 Hz 50 Hz 50 Hz 150 Hz 0 Hz A0037696  27 Schaltverhalten und Signalisierung, Elektronikeinsatz FEL67 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...

  • Seite 28: 2-Leiter Namur > 2,2 Ma/ 1,0 Ma (Elektronikeinsatz Fel68)

    Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung IEC 60947-5-6 8,2 V DC NAMUR – >0,7 >0,5 L- L+ A0036066  28 2-Leiter NAMUR ≥  2,2 mA/≤  1,0 mA, Elektronikeinsatz FEL68 Verhalten Schaltausgang und Signalisierung 2.2...3.8 mA 0.4...1.0 mA 2.2...3.8 mA 0.4...1.0 mA <...
  • Seite 29 Liquiphant FTL51B Elektrischer Anschluss Leistungsaufnahme P ≤ 0,7 W, S < 6 VA Stromaufnahme = 0,4 A LED-Modul anschließen Bei Geräten für den Einsatz im Ex-Bereich mit bestimmter Zündschutzart, ist der Deckel durch eine Sicherungsschraube verriegelt.  Weitere Details im Kapitel "Deckel mit Sicherungsschraube". • Benötigtes Werkzeug: Krimpzange, Schlitzschraubendreher •...

  • Seite 30: Bluetooth-Modul Vu121 (Optional)

    Elektrischer Anschluss Liquiphant FTL51B Eine hell leuchtende LED signalisiert den Betriebszustand (Schaltzustand oder Alarmzu- stand). Das LED-Modul kann an folgende Elektronikeinsätze angeschlossen werden: FEL62, FEL64, FEL64DC. Während eines Funktionstests blinken alle 3 Farben der LED nacheinander als Lauflicht. 6.2.9 Bluetooth-Modul VU121 (optional) A0039257 ...

  • Seite 31: Kabel Anschließen

    Liquiphant FTL51B Elektrischer Anschluss Bluetooth-Modul anschließen Bei Geräten für den Einsatz im Ex-Bereich mit bestimmter Zündschutzart, ist der Deckel durch eine Sicherungsschraube verriegelt.  Weitere Details im Kapitel "Deckel mit Sicherungsschraube". 1 → 2 → 3 → A0045097 A0045106 A0045107 A0045108 6.2.10...

  • Seite 32: Anschlusskontrolle

    Elektrischer Anschluss Liquiphant FTL51B 24/25 mm 8.0 Nm A0018023  32 Beispiel Verschraubung mit Kabeldurchführung, Elektronikeinsatz mit Anschlussklemmen Verschraubung M20 (mit Kabeldurchführung), Beispiel Leiterquerschnitt maximal 2,5 mm (AWG14), Erdungsklemme innen im Gehäuse + Anschlussklemmen an der Elektronik Leiterquerschnitt maximal 4,0 mm (AWG12), Erdungsklemme außen am Gehäuse (Beispiel Kunststoffge-...

  • Seite 33: Bedienungsmöglichkeiten

    Liquiphant FTL51B Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 7.1.1 Bedienkonzept • Bedienung mit Taster und DIP-Schaltern auf dem Elektronikeinsatz • Anzeige mit optionalem Bluetooth-Modul und SmartBlue (App) via Bluetooth® wireless technology • Anzeige des Betriebszustands (Schaltzustand oder Alarmzustand) mit optionalem LED- Modul (Beleuchtung von außen erkennbar)
  • Seite 34 Bedienungsmöglichkeiten Liquiphant FTL51B Schaltverhalten und Signalisierung FEL61 <3.8 mA ΔU >1 s <3.8 mA <3.8 mA <3.8 mA A0039210  34 Schaltverhalten und Signalisierung FEL61 Nach Drücken des Prüftasters ist die Last für mindestens 10 s ausgeschaltet (I < 3,8 mA), auch bei Tasten- druck <...
  • Seite 35 Liquiphant FTL51B Bedienungsmöglichkeiten Schaltverhalten und Signalisierung FEL64, FEL64DC 3 4 5 6 7 8 3 4 5 6 7 8 >1 s 3 4 5 6 7 8 3 4 5 6 7 8 3 4 5 6 7 8...

  • Seite 36: Funktionstest Des Elektronischen Schalters Mit Testmagnet

    Bedienungsmöglichkeiten Liquiphant FTL51B 50 Hz 150 Hz >1 s 150 Hz 150 Hz 150 Hz A0039214  38 Schaltverhalten und Signalisierung FEL67 MIN Nach Drücken des Prüftasters ist die Ausgangsfrequenz für mindestens 10 s ausgeschaltet150 Hz, auch bei Tastendruck < 10 s. Bei Tastendruck > 10 s bleibt die Ausgangsfrequenz 150 Hz bis zum Loslassen des Prüf- tasters.

  • Seite 37: Heartbeat-Diagnose Und Verifizierung Mit Bluetooth® Wireless Technology

    Liquiphant FTL51B Bedienungsmöglichkeiten A0033419  40 Funktionstest mit Testmagnet 7.1.4 Heartbeat-Diagnose und Verifizierung mit Bluetooth® wireless technology Zugriff via Bluetooth® wireless technology A0033411  41 Fernbedienung via Bluetooth® wireless technology Smartphone oder Tablet mit SmartBlue (App) Gerät mit optionalem Bluetooth-Modul...

  • Seite 38: 7.1.5 Led-Modul Vu120 (Optional)

    Inbetriebnahme Liquiphant FTL51B 7.1.5 LED-Modul VU120 (optional) Eine LED signalisiert je nach MAX-/MIN-Einstellung den Betriebszustand (Schaltzustand oder Alarmzustand) in den Farben grün, gelb und rot. Die LED leuchtet sehr hell und ist aus größerer Entfernung gut sichtbar. Anschluss an folgende Elektronikeinsätze: FEL62, FEL64, FEL64 DC.

  • Seite 39: Vorbereitung

    Liquiphant FTL51B Inbetriebnahme 8.3.2 Vorbereitung Die ID-Nummer vom Bluetooth-Modul notieren. Die ID-Nummer auf dem Typenschild des Bluetooth-Moduls dient als Initialpasswort für den ersten Verbindungsaufbau. Für Geräte, die mit Bluetooth-Modul betrieben werden, muss der hohe Deckel mit Sicht- scheibe verwendet werden.

  • Seite 40: Betrieb

    Betrieb Liquiphant FTL51B Betrieb Diagnosemenü Folgende Daten können via optionalem Bluetooth-Modul und der zugehörigen Endress+Hauser-SmartBlue App ausgelesen werden. 9.1.1 Menü "Diagnose" Einstellungen und Informationen zur Diagnose sowie Hilfe zur Störungsbehebung. Diagnose ‣ Aktive Diagnose Aktuelle Diagnose Zeitstempel ‣ Diagnoseliste Diagnose 1...

  • Seite 41: Menü "System

    Liquiphant FTL51B Betrieb ‣ Betriebsart MIN/MAX Einstellung Dichte Einstellung Schaltverzögerung unbedeckt zu bedeckt Schaltverzögerung bedeckt zu unbe- deckt ‣ Ausgang Ausgangsstatus 9.1.3 Menü "System" Systemeinstellungen zu Gerätemanagement, Benutzerverwaltung oder Sicherheit. System Elektronik Typ ‣ Bluetooth-Konfiguration BLE HW revision ‣ Information...

  • Seite 42: Heartbeat Verification

    Betrieb Liquiphant FTL51B Zeitstempel letzte Wiederholungsprü- fung Datum Wiederholungsprüfung Frequenz Auslieferungszustand Schwingungsfrequenz aktuell Obere Alarmfrequenz Obere Warnfrequenz Untere Alarmfrequenz Batteriezustand Elektroniktemperatur Minimale Elektroniktemperatur Maximale Elektroniktemperatur Heartbeat Verification Das Modul "Heartbeat Verification" enthält den Heartbeat Verification Wizard, der eine Verifizierung des momentanen Gerätezustands durchführt und den Heartbeat Technology Verifizierungsbericht erstellt: •...

  • Seite 43: Diagnose Und Störungsbehebung

    Liquiphant FTL51B Diagnose und Störungsbehebung Diagnose und Störungsbehebung Das Gerät zeigt Warnungen und Störungen über Bluetooth in der SmartBlue App und über die LEDs am Elektronikeinsatz an. Alle Warnungen und Störungen des Geräts dienen nur der Information und erfüllen keine Sicherheitsfunktion. Die vom Gerät diagnostizierten Fehler werden in der SmartBlue App entsprechend der NE107 ausgegeben.

  • Seite 44: Firmware-Historie

    ändern, Groß- und Kleinschreibung beachten. Gerät über SmartBlue nicht ansprechbar • Mögliche Ursache: Falsches Passwort eingegeben Fehlerbehebung: Korrektes Passwort eingeben • Mögliche Ursache: Passwort vergessen Fehlerbehebung: An den Endress+Hauser Service wenden 10.2 Firmware-Historie V01.01.zz (01.2019) • Gültig für Elektronikeinsätze: FEL61, FEL62, FEL64, FEL67, FEL68 •...

  • Seite 45: Reparatur

    Gerätebezeichnung auf dem Typenschild beachten. Nur Teile durch gleiche Teile erset- zen. ‣ Reparaturen gemäß Anleitung durchführen. ‣ Nur der Endress+Hauser Service ist berechtigt, ein zertifiziertes Gerät in eine andere zertifizierte Variante umzubauen. ‣ Ex-relevante Reparaturen und Umbauten dokumentieren. 12.2 Ersatzteile •...

  • Seite 46: Entsorgung

    • Der Endnutzer ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet • Der Endnutzer kann Altbatterien bzw. die Elektronikbaugruppen, die diese Batterien enthalten, unentgeltlich an Endress+Hauser zurück geben Dieses Symbol kennzeichnet gemäß BattG §28 Absatz 1 Nummer 3 Elektronikbaugrup- pen, die nicht in den Hausmüll gegeben werden dürfen.

  • Seite 47: Wetterschutzhaube Für Einkammergehäuse

    Liquiphant FTL51B Zubehör 229.4 (9.03) 136.7 (5.38) 81 (3.19) 103 (4.06) A0039231  44 Wetterschutzhaube für Zweikammergehäuse Aluminium. Maßeinheit mm (in) 13.3 Wetterschutzhaube für Einkammergehäuse Alu oder 316L • Werkstoff: Kunststoff • Bestellnummer: 71438291 115 (4.53) 140 (5.51) 32 (1.26) A0038280 ...

  • Seite 48: Bluetooth-Modul Vu121 (Optional)

    Zubehör Liquiphant FTL51B ³ (1.57) A0023713  46 Steckerbuchse M12 IP69. Maßeinheit mm (in) Steckerbuchse M12 IP67 • Gewinkelt 90 ° • 5 m (16 ft) Kabel PVC (grau) • Nutmutter Cu Sn/Ni • Griffkörper: PUR (schwarz) • Bestellnummer: 52010285 ³...

  • Seite 49: Led-Modul Vu120 (Optional)

    Liquiphant FTL51B Zubehör  Ausführliche Informationen und Dokumentationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com Für Anwendung und Nachrüstung des Bluetooth-Moduls ist ein hoher Deckel erfor- derlich (transparenter Kunststoffdeckel oder Aluminiumdeckel mit Sichtscheibe). Für das Gehäuse Einkammer 316L, Guss, ist die Verwendung mit Bluetooth-Modul nicht möglich.

  • Seite 50: Hochdruck-Schiebemuffen

    • Material: 1.4435 (AISI 316L) • Gewicht: 0,54 kg (1,19 lb) • Bestellnummer: 52003981 • Bestellnummer: 52011891, Zulassung: Mit Abnahmeprüfzeugnis EN 10204 - 3.1 Mate- rial  Ausführliche Informationen und Dokumentationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com 13.8 Hochdruck-Schiebemuffen •...
  • Seite 51 NPT 1½, ASME B 1.20.1 • Material: AlloyC22 • Gewicht: 1,32 kg (2,91 lb) • Zulassung: Mit Abnahmeprüfzeugnis EN 10204 - 3.1 Material • Bestellnummer: 71118695  Ausführliche Informationen und Dokumentationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com Endress+Hauser...

  • Seite 52: Technische Daten

    Technische Daten Liquiphant FTL51B Technische Daten 14.1 Eingang 14.1.1 Messgröße Füllhöhe (Grenzstand), MAX- oder MIN-Sicherheit 14.1.2 Messbereich Abhängig von der Einbaustelle und der bestellten Rohrverlängerung Maximale Sensorlänge 6 m (20 ft) 14.2 Ausgang 14.2.1 Aus- und Eingangsvarianten Elektronikeinsätze 2-Leiter AC (FEL61) •...

  • Seite 53: Ausgangssignal

    SmartBlue-App können Geräte- und Diagnosedaten ausgelesen werden. 14.2.3 Ex-Anschlusswerte Siehe Sicherheitshinweise (XA): Alle für den Explosionsschutz relevanten Daten sind in separaten Ex-Dokumentationen aufgeführt und stehen im Download-Bereich der Endress+Hauser-Website zur Verfügung. Die Ex-Dokumentation liegt allen Ex-Geräten standardmäßig bei. 14.3 Umgebung 14.3.1 Umgebungstemperaturbereich –40 …...

  • Seite 54: Lagerungstemperatur

    Technische Daten Liquiphant FTL51B [°F] [°C] +120 +150 [°C] +194 +248 +302 [°F] A0045128  52 Zulässige Umgebungstemperatur T am Gehäuse in Abhängigkeit von der Prozesstemperatur T im Behäl- ter: Gerät ohne LED-Modul; bei Prozesstemperatur und FEL64 T > 90 °C max. Laststrom 4 A Gerät mit LED-Modul;...

  • Seite 55: Klimaklasse

    Liquiphant FTL51B Technische Daten 14.3.5 Klimaklasse Nach IEC 60068-2-38 Prüfung Z/AD 14.3.6 Schutzart Nach DIN EN 60529, NEMA 250 IP66/IP68 NEMA 4X/6P Gehäusetypen: • Einkammer; Kunststoff • Einkammer; Alu, beschichtet; Ex d/XP • Einkammer; 316L, Guss; Ex d/XP • Zweikammer L-Form, Alu, beschichtet; Ex d/XP Bestellinformation: Im Bestellmerkmal "Elektrischer Anschluss"...

  • Seite 56: Prozessdruckbereich

    Technische Daten Liquiphant FTL51B 14.4.3 Prozessdruckbereich [psi] [bar] 1450 +150 [°C] [°F] +302 A0038268  53 Prozesstemperatur FTL51B Erlaubte Druckbewertung bei Wahl der "100 bar (1 450 psi)" Option. Ausnahmen siehe Kapitel "Prozessan- schlüsse". Kanadische CRN-Zulassung: Nur in Verbindung mit der CRN-Zulassung ist der maximal zulässige Prozessdruck auf 90 bar 90 bar (1 305 psi) beschränkt.

  • Seite 57: Prüfdruck

    Fest eingestellter Wert, der nicht veränderbar ist. Die Funktion des DIP-Schalters ist unter- brochen. 14.4.6 Unterdruckfestigkeit Bis Vakuum In Vakuum-Verdampfungsanlagen kann die Dichte der Flüssigkeiten sehr gering wer- den: Dichteeinstellung 0,4 wählen. 14.5 Weitere technische Daten Technische Information TI01403F. Aktuelle Technische Information: Endress+Hauser-Internetseite: www.endress.com → Downloads. Endress+Hauser...
