8 Bedienungsmöglichkeiten
8.1

Zugriff via Vor-Ort-Anzeige

Kundeneinstellungen können auf der Bedien- und Anzeigeoberfläche notiert werden.
8.1.1

Bedien- und Anzeigeelemente

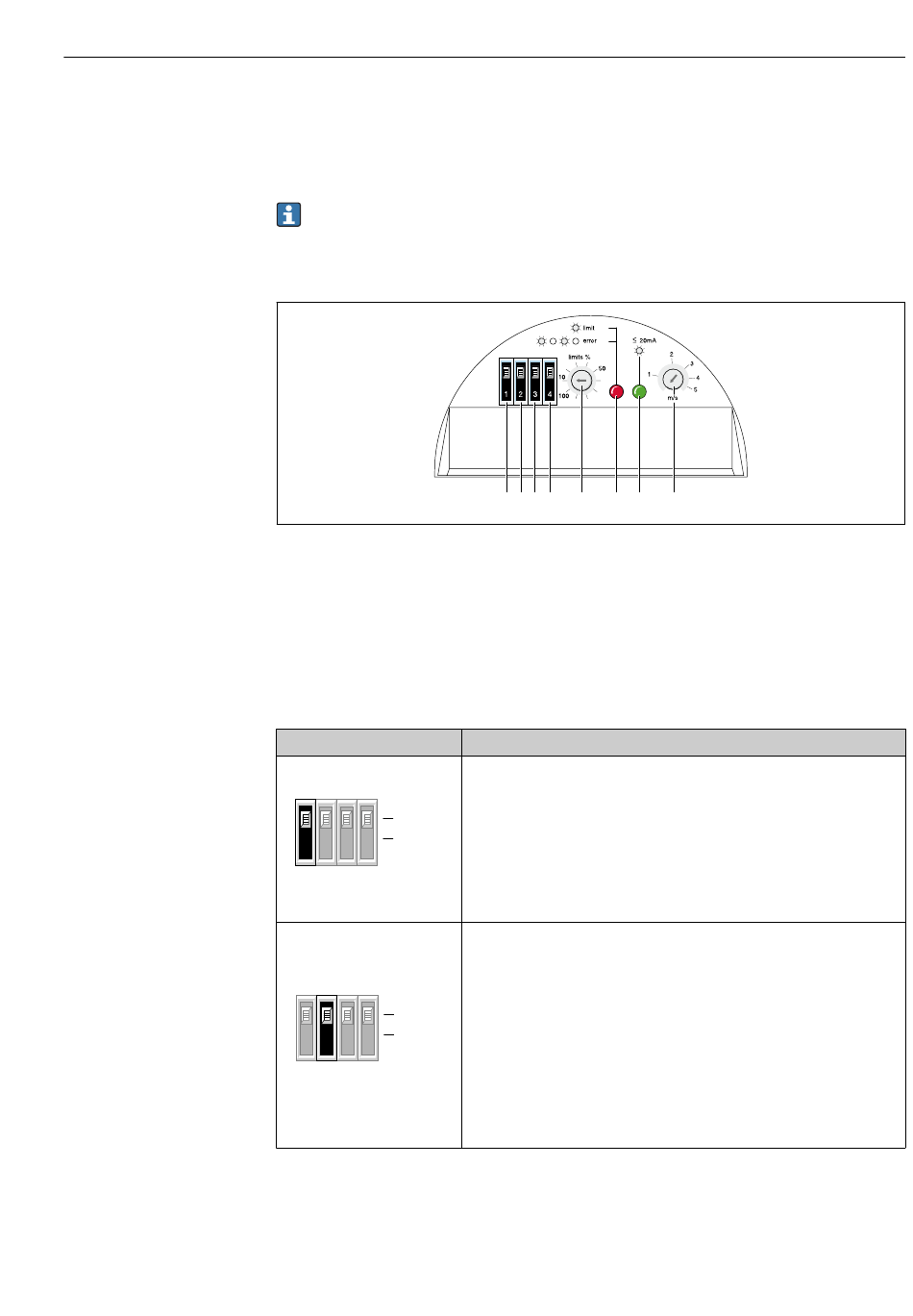

 11 Bedien- und Anzeigeelemente
1 Testmodus
2 Zeitkonstante Stromausgang und Relaishaltezeit
3 Relaisfunktionen
4 Min./Max.-Sicherheitseinstellung
5 Grenzwerteinstellung
6 Grenzwert- oder Fehlerzustandsanzeige
7 Endwertabgleichsanzeige
8 Endwertskalierung
Bedien- und Anzeigeelement
test off
test
1 2 3 4
A0040159
t = 3s
t = 10s
1 2 3 4
A0040160
1 2 3 4 5 6 7
Bedeutung
Testmodus
Schalterstellung "test off"
Testmodus ist ausgeschaltet.
Schalterstellung "test"
Testmodus ist eingeschaltet.
Werkseinstellung
Schalterstellung "test off".
Elektronik mit Testmodus prüfen: →  29
Zeitkonstante Stromausgang und Relaishaltezeit
Die Schalterstellungen t = 3 s und t = 10 s entsprechen der Zeitkonstante des
Stromausgangs:
Schalterstellung "t = 3s"
Das Relais schaltet sofort und bleibt für 3 s in diesem Zustand. Während die-
ser Zeit bleiben Änderungen des Durchflusses unberücksichtigt.
Schalterstellung "t = 10s"
Das Relais schaltet erst, wenn der Grenzwert während mindestens 10 s dau-
ernd unterschritten bzw. überschritten wird und hält dann diesen Zustand für
10 s.
Werkseinstellung
Schalterstellung "t = 3s".
Bedienungsmöglichkeiten
8
A0040158
