Endress+Hauser Magphant Betriebsanleitung Seite 17

Magphant
Endress+Hauser

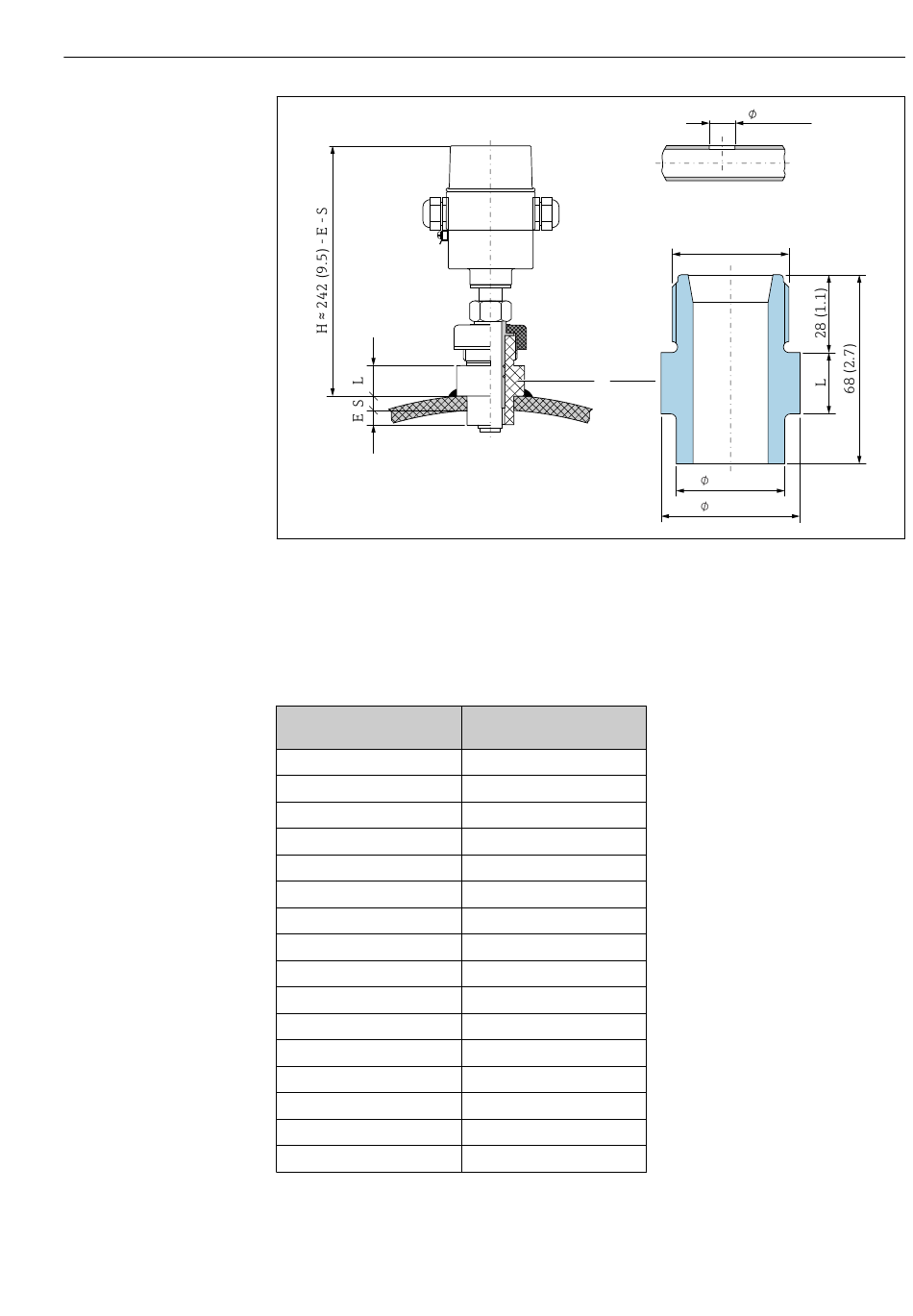

 5 Einbaubedingungen für Kunststoff-Einschweißstutzen. Maßeinheit mm (in)
1 Kunststoff-Einschweißstutzen
L Zu bestimmen
S Wandstärke Rohrleitung
E Eintauchtiefe Kunststoff-Einschweißstutzen (Maß E kann der unten stehenden Tabelle entnommen werden)
Eintauchtiefe in Abhängigkeit des Rohraußendurchmessers
Rohraußendurchmesser mm
(in)
65 (2,6)
75 (3,0)
110 (4,33)
125 (4,92)
140 (5,51)
160 (6,30)
200 (7,87)
225 (8,86)
250 (9,84)
280 (11,.0)
315 (12,4)
355 (14,0)
400 (17,8)
450 (17,7)
500 (19,7)
630 (24,8)
1
Eintauchtiefe E mm (in)
6,9 (0,27)
8,3 (0,33)
11,4 (0,45)
14,4 (0,57)
17,7 (0,70)
17,7 (0,70)
12,0 (0,47)
10,0 (0,39)
10,0 (0,39)
10,0 (0,39)
10,0 (0,39)
10,0 (0,39)
10,0 (0,39)
5,0 (0,20)
5,0 (0,20)
5,0 (0,20)
Montage
40 (1.6)
1 ¼" NPSM
40 (1.6)
50 (2.0)
A0040243
17
