7.3

Potenzialausgleich sicherstellen

7.3.1

Anforderungen

VORSICHT
L
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
‣
Betriebsinterne Erdungskonzepte
‣
Material und Erdung der Rohrleitung
‣
Erdungsleitung möglichst kurz halten
7.3.2

Anschlussbeispiel Standardfall

Um die elektromagnetische Verträglichkeit (EMV) zu gewährleisten, empfehlen wir, das
Messgerät über die Erdungsklemme am Gehäuse auf Erdpotential zu legen.

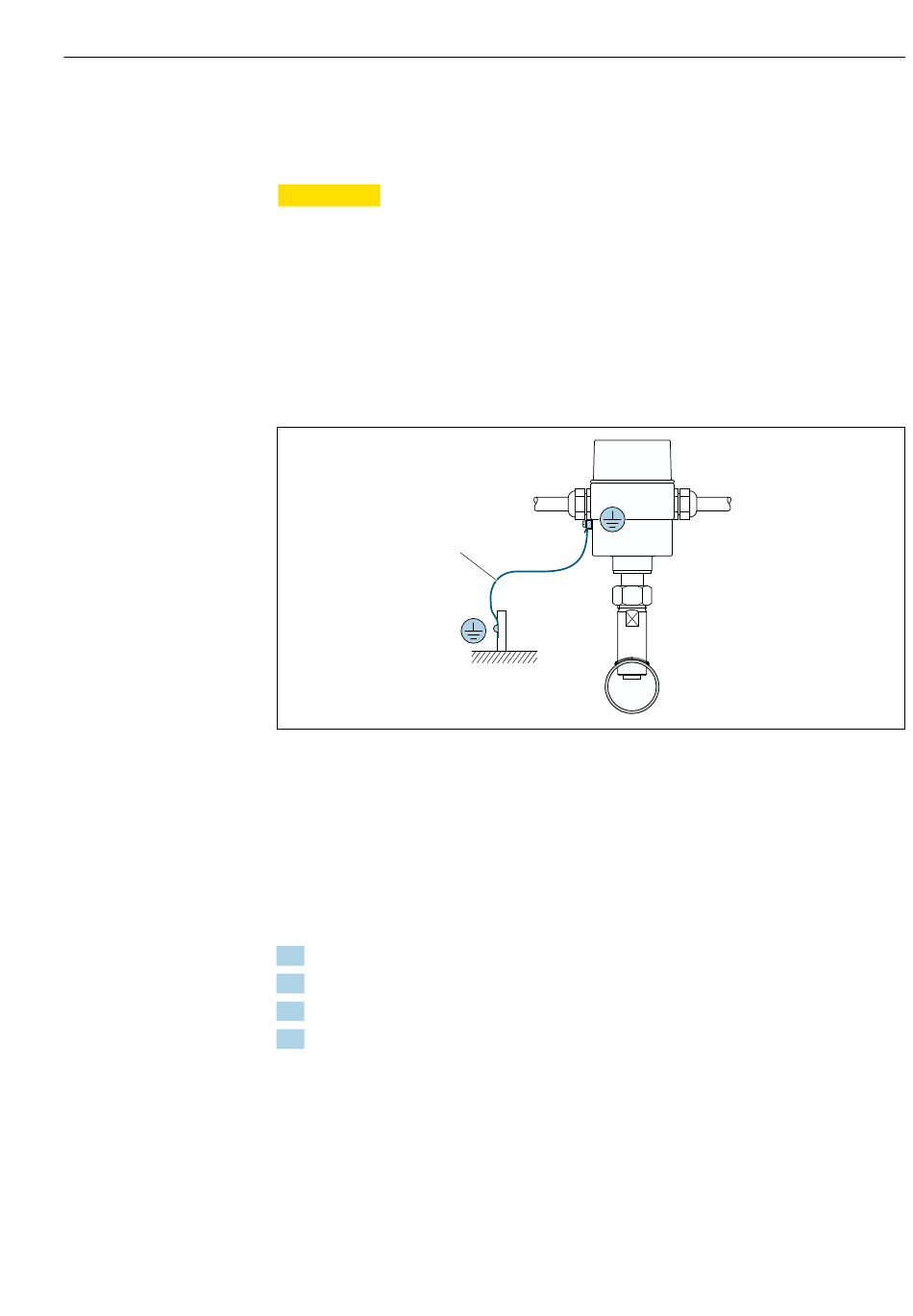

 10 Anschlussbeispiel Potentialausgleich
1
Kupferdraht, ≤2,08 mm 2 (14 AWG)
7.4

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66.
Um die Schutzart IP66 zu gewährleisten, folgende Schritte nach dem elektrischen
Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4. Kabelverschraubungen fest anziehen.
1
Elektrischer Anschluss
A0040156
