Montage

14
6 Montage
6.1

Montagebedingungen

6.1.1

Montageposition

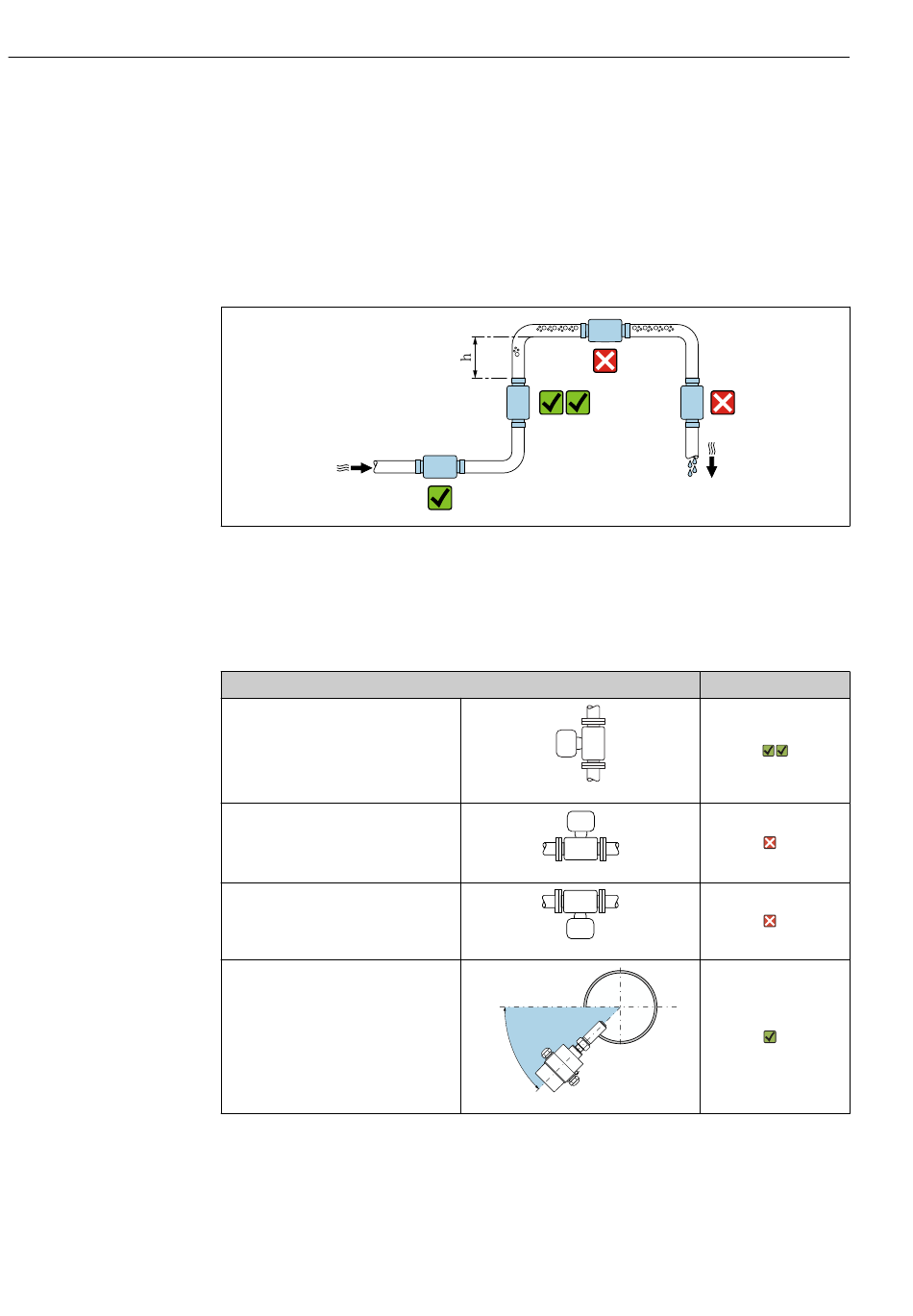

Montageort
Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus-
reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 5 × DN
Einbaulage
Vertikale Einbaulage
Horizontale Einbaulage Messumformer-
kopf oben
Horizontale Einbaulage Messumformer-
kopf unten
Horizontale Einbaulage Messumformer-
kopf seitlich
1) Gefahr von Lufteinschlüssen.
2) Gefahr von Feststoffablagerungen.
3) Diese Einbauart in horizontaler Rohrleitung stellt sicher, dass die Elektroden immer im strömenden
Medium eingetaucht sind.
Einbaulage
45°
Magphant
A0032998
Empfehlung
A0017337
1)
A0015589
2)
A0015590
3)
A0040154
