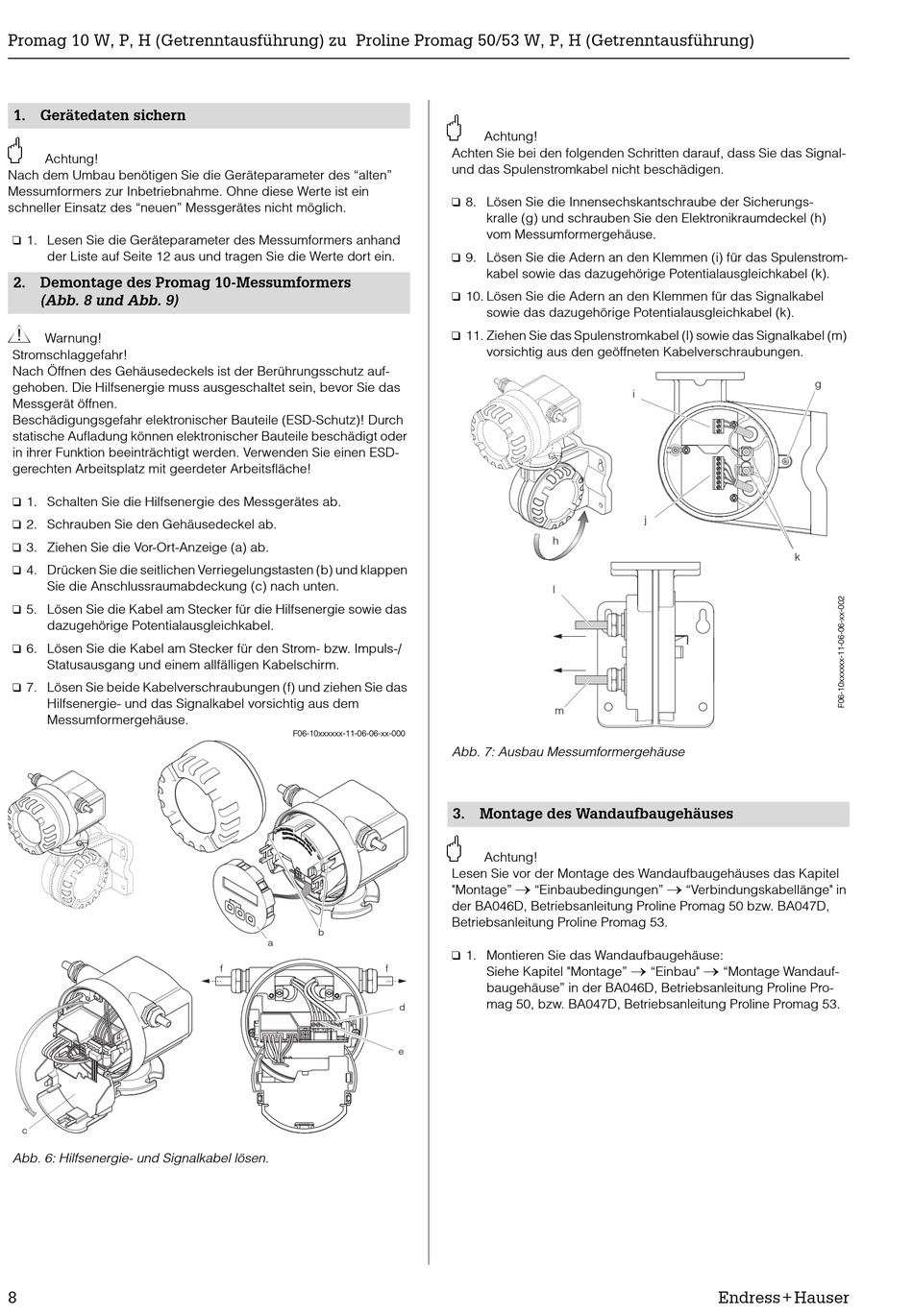

Promag 10 W, P, H (Getrenntausführung) zu Proline Promag 50/53 W, P, H (Getrenntausführung)
1. Gerätedaten sichern
"
Achtung!
Nach dem Umbau benötigen Sie die Geräteparameter des "alten"
Messumformers zur Inbetriebnahme. Ohne diese Werte ist ein
schneller Einsatz des "neuen" Messgerätes nicht möglich.
❑
1. Lesen Sie die Geräteparameter des Messumformers anhand
der Liste auf Seite 12 aus und tragen Sie die Werte dort ein.
2. Demontage des Promag 10-Messumformers
(Abb. 8 und Abb. 9)
#
Warnung!
Stromschlaggefahr!
Nach Öffnen des Gehäusedeckels ist der Berührungsschutz auf-
gehoben. Die Hilfsenergie muss ausgeschaltet sein, bevor Sie das
Messgerät öffnen.
Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch
statische Aufladung können elektronischer Bauteile beschädigt oder
in ihrer Funktion beeinträchtigt werden. Verwenden Sie einen ESD-
gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
❑
1. Schalten Sie die Hilfsenergie des Messgerätes ab.
❑
2. Schrauben Sie den Gehäusedeckel ab.
❑
3. Ziehen Sie die Vor-Ort-Anzeige (a) ab.
❑
4. Drücken Sie die seitlichen Verriegelungstasten (b) und klappen
Sie die Anschlussraumabdeckung (c) nach unten.
❑
5. Lösen Sie die Kabel am Stecker für die Hilfsenergie sowie das
dazugehörige Potentialausgleichkabel.
❑
6. Lösen Sie die Kabel am Stecker für den Strom- bzw. Impuls-/
Statusausgang und einem allfälligen Kabelschirm.
❑
7. Lösen Sie beide Kabelverschraubungen (f) und ziehen Sie das
Hilfsenergie- und das Signalkabel vorsichtig aus dem
Messumformergehäuse.
c
Abb. 6: Hilfsenergie- und Signalkabel lösen.
8
F06-10xxxxxx-11-06-06-xx-000
b
a
f f
"
Achtung!
Achten Sie bei den folgenden Schritten darauf, dass Sie das Signal-
und das Spulenstromkabel nicht beschädigen.
❑
8. Lösen Sie die Innensechskantschraube der Sicherungs-
kralle (g) und schrauben Sie den Elektronikraumdeckel (h)
vom Messumformergehäuse.
❑
9. Lösen Sie die Adern an den Klemmen (i) für das Spulenstrom-
kabel sowie das dazugehörige Potentialausgleichkabel (k).
❑
10. Lösen Sie die Adern an den Klemmen für das Signalkabel
sowie das dazugehörige Potentialausgleichkabel (k).
❑
11. Ziehen Sie das Spulenstromkabel (l) sowie das Signalkabel (m)
vorsichtig aus den geöffneten Kabelverschraubungen.
h
l
m
Abb. 7: Ausbau Messumformergehäuse
3. Montage des Wandaufbaugehäuses
"
Achtung!
Lesen Sie vor der Montage des Wandaufbaugehäuses das Kapitel
→
"Montage" "Einbaubedingungen"
der BA046D, Betriebsanleitung Proline Promag 50 bzw. BA047D,
Betriebsanleitung Proline Promag 53.
❑
1. Montieren Sie das Wandaufbaugehäuse:
Siehe Kapitel "Montage"
baugehäuse" in der BA046D, Betriebsanleitung Proline Pro-
mag 50, bzw. BA047D, Betriebsanleitung Proline Promag 53.
d
e
i
j
k
→
"Verbindungskabellänge" in
→ →
"Einbau" "Montage Wandauf-
