Montage
4
Montage
4.1
Montagebedingungen
4.1.1
Einbaulage

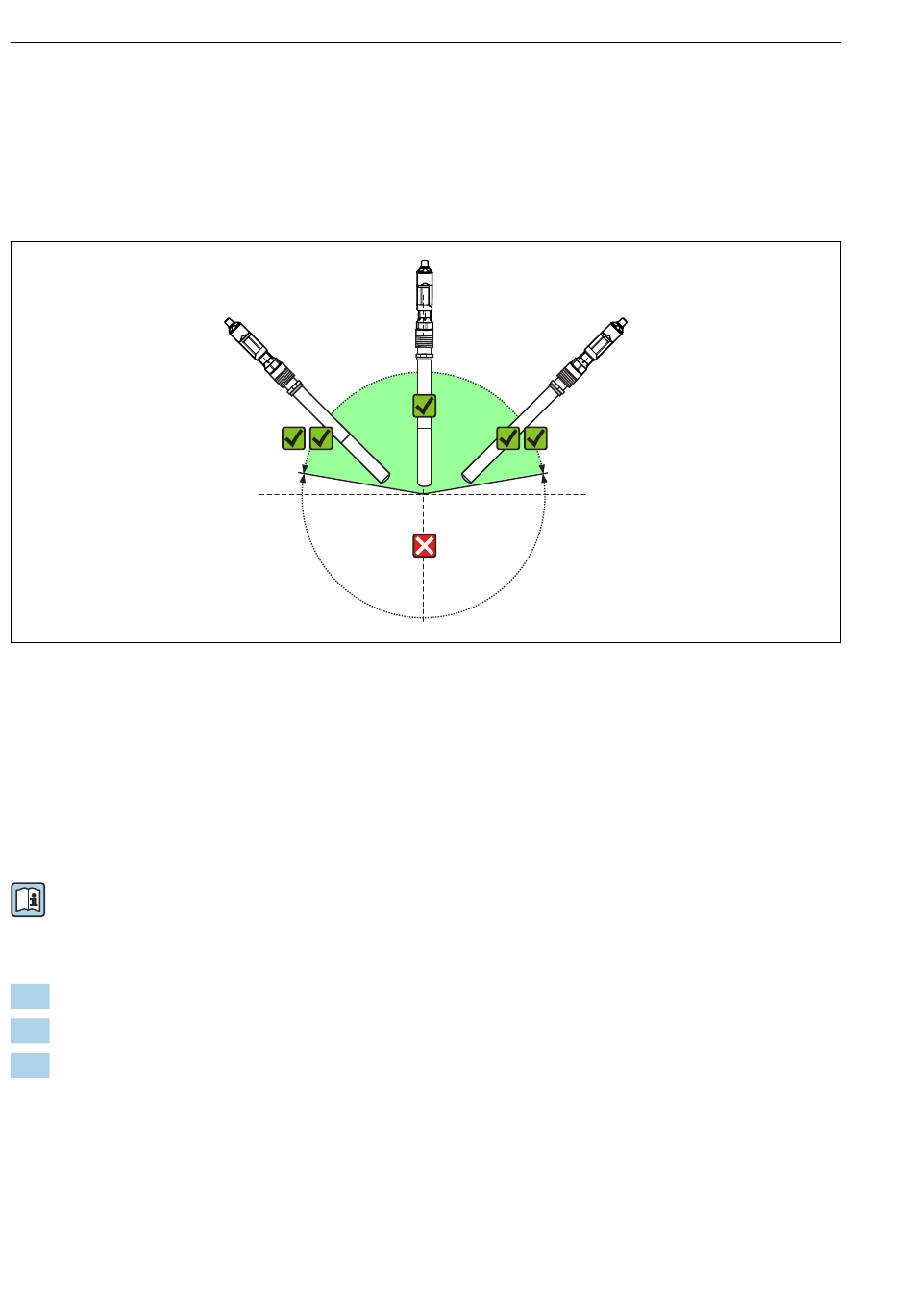

1
Zulässige Einbaulagen
Der Sensor muss in einem Neigungswinkel von 10 bis 170 ° in eine Armatur, Halterung oder
einen entsprechenden Prozessanschluss eingebaut werden. Empfohlener Winkel: 45°, um
Luftbläschenanlagerungen zu vermeiden.
Andere als die genannten Neigungswinkel sind nicht zulässig. Sensor nicht über Kopf ein-
bauen.
Hinweise der Betriebsanleitung der verwendeten Armatur zum Einbau von Sensoren
beachten.
4.1.2
Einbauort
1.
Einbauort mit leichter Zugänglichkeit wählen.
2.
Auf sichere und vibrationsfreie Befestigung von Standsäulen und Armaturen achten.
3.
Einbauort mit für die Anwendung typischer Sauerstoffkonzentration wählen.
12
45°
10°
Oxymax COS22D, Oxymax COS22
135°
170°
Endress+Hauser
A0030545
