Sensor Anschließen (Cos22D); Sensor Anschließen (Cos22) - Endress+Hauser Oxymax COS22D Kurzanleitung

Oxymax COS22D, Oxymax COS22

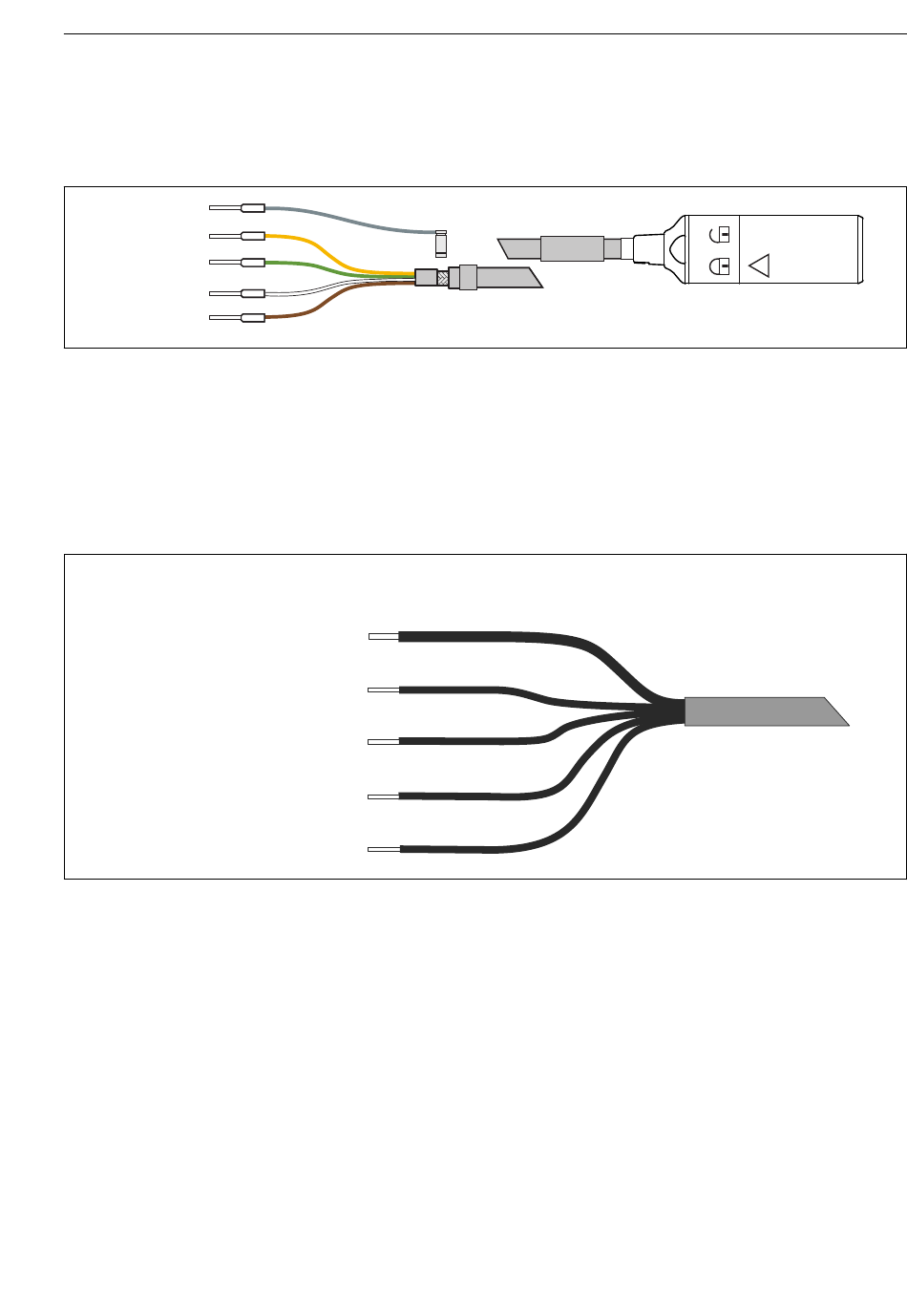

5.2 Sensor anschließen (COS22D)
Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Messkabel
CYK10.
GY GND
YE Com B
GN Com A
–
WH
+
BN
 3 Messkabel CYK10
5.3 Sensor anschließen (COS22)
Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das mehradrige
Messkabel COK21.
Belegung
Außenschirm
Aktiver Innenschirm
(NTC-Temperaturfühler)
Kathode
Anode
NTC-Temperaturfühler
 4 Messkabel COK21
Die Polarisationsspannung muss am Messumformer wie folgt eingestellt werden:
Standardmessbereich: -650 mV
Spurenmessbereich: -550 mV
Die Spannung liegt an zwischen der Arbeitselektrode (Kathode) und der Referenzelektrode
(Anode).
Endress+Hauser
E / Y N G
Klemme
GN / YE
S
YE
12
PK
90
BN
91
BU
11
Elektrischer Anschluss
A0024019
A0005583-DE
