Condumax CLS12/CLS13

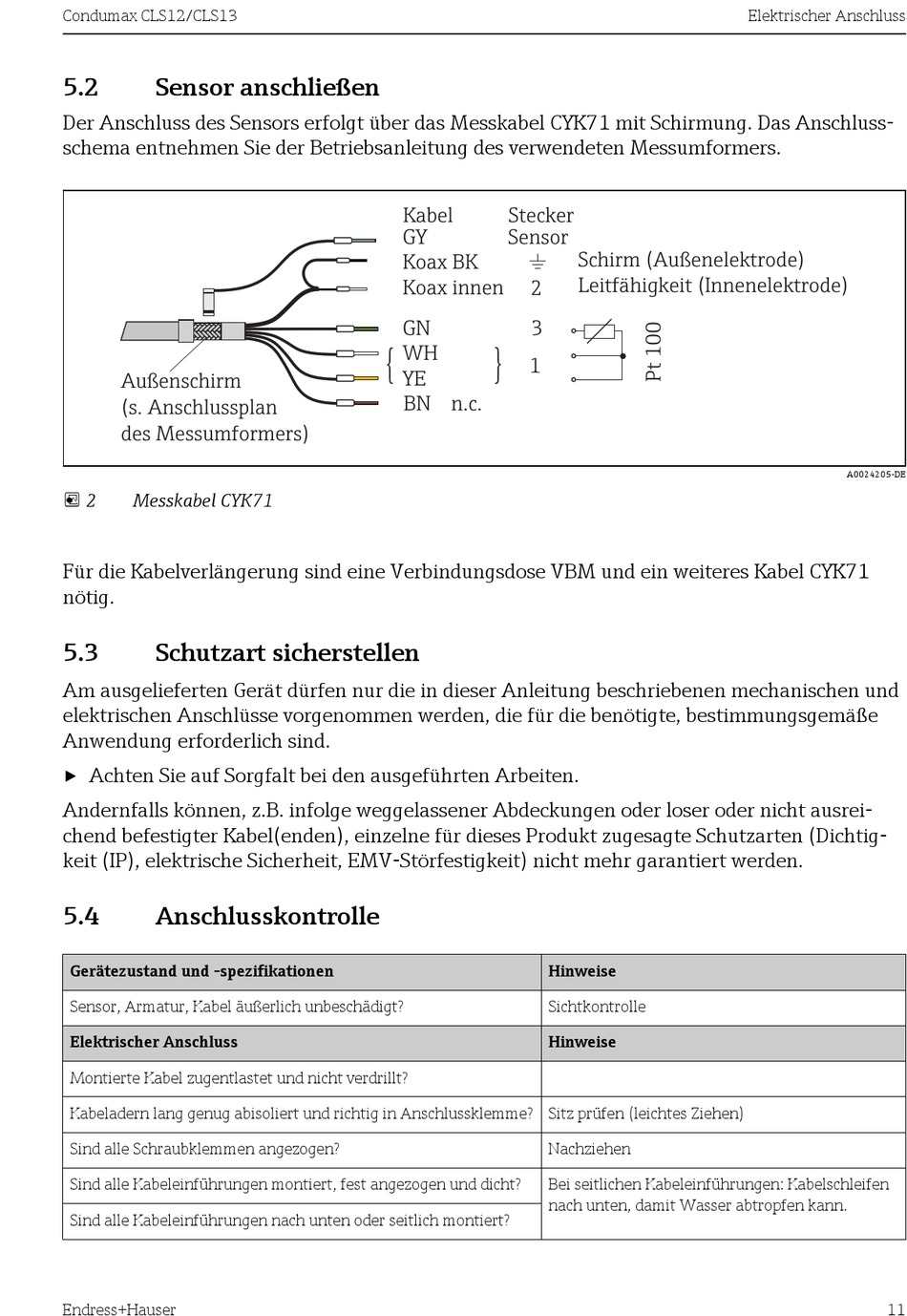

5.2 Sensor anschließen
Der Anschluss des Sensors erfolgt über das Messkabel CYK71 mit Schirmung. Das Anschluss-
schema entnehmen Sie der Betriebsanleitung des verwendeten Messumformers.
Außenschirm
(s. Anschlussplan
des Messumformers)
 2 Messkabel CYK71
Für die Kabelverlängerung sind eine Verbindungsdose VBM und ein weiteres Kabel CYK71
nötig.
5.3

Schutzart sicherstellen

Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Achten Sie auf Sorgfalt bei den ausgeführten Arbeiten.
Andernfalls können, z.B. infolge weggelassener Abdeckungen oder loser oder nicht ausrei-
chend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten (Dichtig-
keit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
5.4

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sensor, Armatur, Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Montierte Kabel zugentlastet und nicht verdrillt?
Kabeladern lang genug abisoliert und richtig in Anschlussklemme? Sitz prüfen (leichtes Ziehen)
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Sind alle Kabeleinführungen nach unten oder seitlich montiert?
Endress+Hauser
Kabel
GY
Koax BK
GN/YE
Koax innen
GN
WH
}
YE
BN n.c.
Stecker
Sensor
Schirm (Außenelektrode)
)
Leitfähigkeit (Innenelektrode)
2
3
}
1
Hinweise
Sichtkontrolle
Hinweise
Nachziehen
Bei seitlichen Kabeleinführungen: Kabelschleifen
nach unten, damit Wasser abtropfen kann.
Elektrischer Anschluss
A0024205-DE
