13
11
10
9
8
806/5-5
13
12
10
8
11
1006/5-5
1206/5-5
Gefahr!
Vergiftungs- und Brandgefahr durch Gas-
austritt!
Das Gasrohr kann beschädigt werden.
▶
Achten Sie darauf, dass Sie bei Ein- und
Ausbau des Gas-Luft-Verbundes nicht die
Dichtfläche am Gasrohr beschädigen.
7.

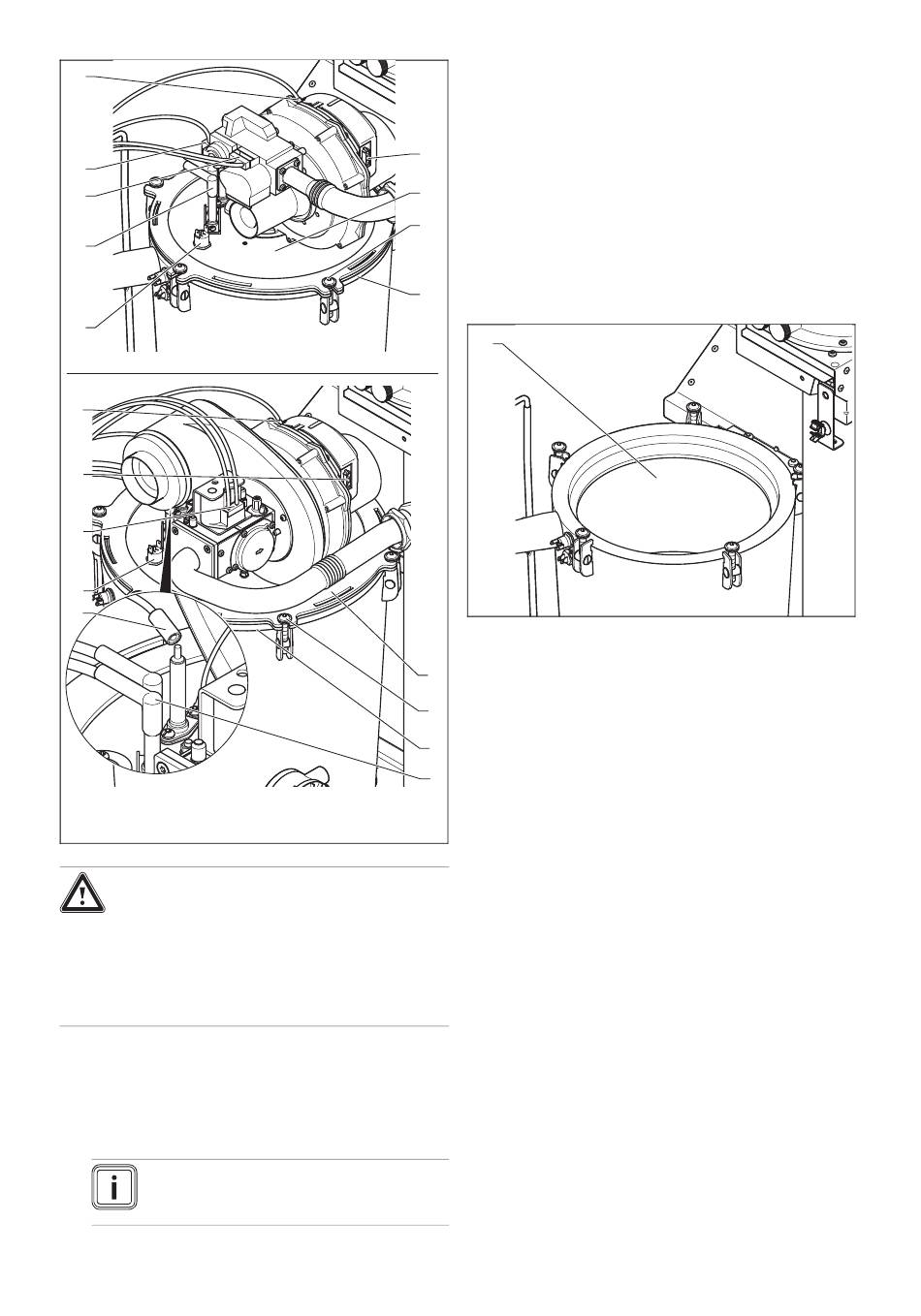

Ziehen Sie den Stecker der Ionisationsleitung von der
Ionisationselektrode (11) und den Stecker der Erdlei-
tung von der Erdungsfahne ab.
8.
Ziehen Sie den Stecker der Zündleitung und der Erdlei-
tung der Zündelektroden (9) vom Zündtransformator ab.
Hinweis
Das Kabel ist mit der Zündelektrode fest ver-
bunden.
0020107252_07 ecoTEC plus Installations- und Wartungsanleitung
Inspektion und Wartung 9
9.
Ziehen Sie die Stecker (12) und (13) am Gebläsemotor
ab, indem Sie die Rastnase eindrücken.
10. Ziehen Sie den Stecker an der Gasarmatur (10) ab.
11. Ziehen Sie den Stecker vom oberen Sicherheits-
temperaturbegrenzer (8) ab.
12
12. Lösen Sie die Schrauben (6) an der Brennertür.
13. Ziehen Sie den kompletten Gas-Luft-Verbund (5) vom
5
Wärmetauscher (7) ab.
14. Prüfen Sie den Brenner und den Wärmetauscher auf
6
Beschädigungen und Verschmutzungen.
9.6
Wärmetauscher reinigen
7
1.
Schützen Sie die Elektronikbox gegen Spritzwasser.
1
2.
Demontieren Sie das Unterteil des Kondensatsiphons,
damit eine ggf. vorhandene Neutralisationseinrichtung
nicht beschädigt wird.
5
3.
Spülen Sie die gelösten Verschmutzungen im Wärme-
tauscher (1) mit einem scharfen Wasserstrahl ab oder
6
verwenden Sie eine Kunststoffbürste.
◁
7
Das Wasser läuft aus dem Wärmetauscher durch
den Ablauf ab.
9
4.
Montieren Sie den Kondensatsiphon.
27
