421D
Bedienungshandbuch
Taste drücken, um die Dauermessung (2) zu
stoppen. Das Ergebnis wird in der Hauptzeile, die
Teilmessergebnisse in den Zusatzzeilen dargestellt.

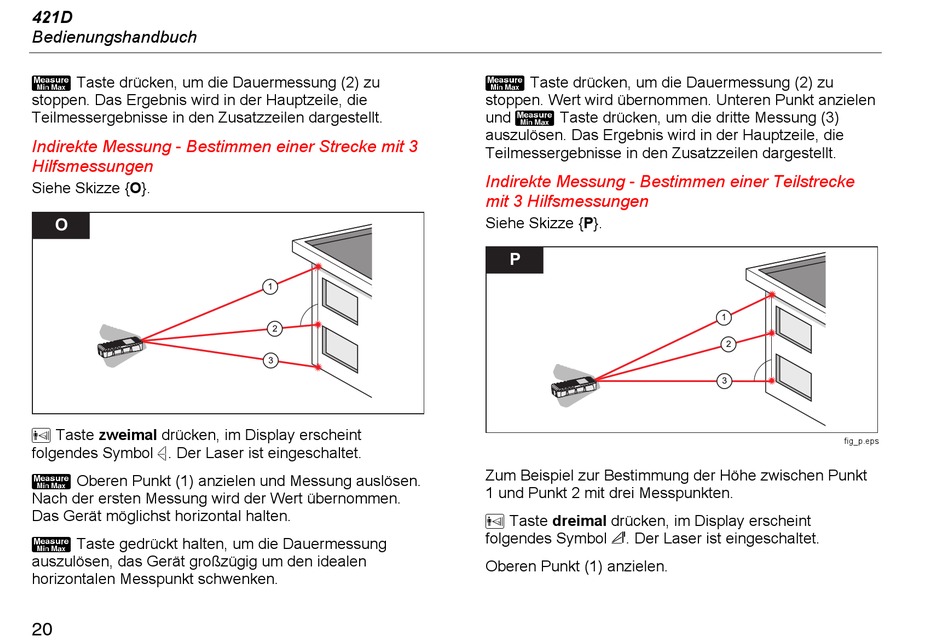

Indirekte Messung - Bestimmen einer Strecke mit 3
Hilfsmessungen
Siehe Skizze {O}.
O
Taste zweimal drücken, im Display erscheint
folgendes Symbol . Der Laser ist eingeschaltet.
Oberen Punkt (1) anzielen und Messung auslösen.
Nach der ersten Messung wird der Wert übernommen.
Das Gerät möglichst horizontal halten.
Taste gedrückt halten, um die Dauermessung
auszulösen, das Gerät großzügig um den idealen
horizontalen Messpunkt schwenken.
20
1
2
3
Taste drücken, um die Dauermessung (2) zu
stoppen. Wert wird übernommen. Unteren Punkt anzielen
und Taste drücken, um die dritte Messung (3)
auszulösen. Das Ergebnis wird in der Hauptzeile, die
Teilmessergebnisse in den Zusatzzeilen dargestellt.
Indirekte Messung - Bestimmen einer Teilstrecke
mit 3 Hilfsmessungen
Siehe Skizze {P}.
P
Zum Beispiel zur Bestimmung der Höhe zwischen Punkt
1 und Punkt 2 mit drei Messpunkten.
Taste dreimal drücken, im Display erscheint
folgendes Symbol . Der Laser ist eingeschaltet.
Oberen Punkt (1) anzielen.
1
2
3
fig_p.eps
