421D
Bedienungshandbuch
Der definierte Wert (b) wird mit der Taste bestätigt
und beginnt die Absteck-Lasermessung.
Der entsprechende Absteckabstand wird in der
Hauptzeile zwischen dem Absteckpunkt (zuerst a und
anschließend b) und dem Gerät (hintere Messebene) im
Display angezeigt.
Wird der 421D langsam entlang der Abstecklinie bewegt,
dann verringert sich der angezeigte Abstand. Bei einer
Entfernung von 0,1 m zum nächsten Absteckpunkt
beginnt das Gerät zu piepen.
Die Pfeile im Display
zeigen zusätzlich auf, in welche
Richtung der 421D bewegt werden muss, um den
definierten Abstand (je a oder b) zu erreichen. Sobald der
Absteckpunkt erreicht ist, ändert sich der Beep und die
Pfeile im Display verlöschen.
Die Funktion kann jederzeit mit der Taste
abgebrochen werden.

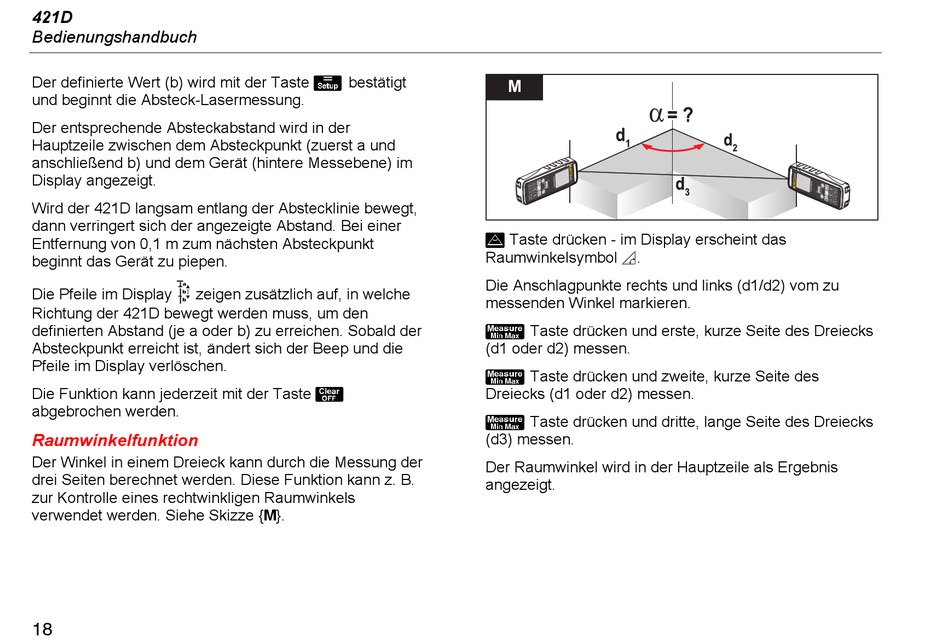

Raumwinkelfunktion
Der Winkel in einem Dreieck kann durch die Messung der
drei Seiten berechnet werden. Diese Funktion kann z. B.
zur Kontrolle eines rechtwinkligen Raumwinkels
verwendet werden. Siehe Skizze {M}.
18
M
Taste drücken - im Display erscheint das
Raumwinkelsymbol .
Die Anschlagpunkte rechts und links (d1/d2) vom zu
messenden Winkel markieren.
Taste drücken und erste, kurze Seite des Dreiecks
(d1 oder d2) messen.
Taste drücken und zweite, kurze Seite des
Dreiecks (d1 oder d2) messen.
Taste drücken und dritte, lange Seite des Dreiecks
(d3) messen.
Der Raumwinkel wird in der Hauptzeile als Ergebnis
angezeigt.
