Remítase a la siguiente descripción general para la asignación de
terminales del puerto de conexión análogo (IN4/5) para conectar
sensores externos:

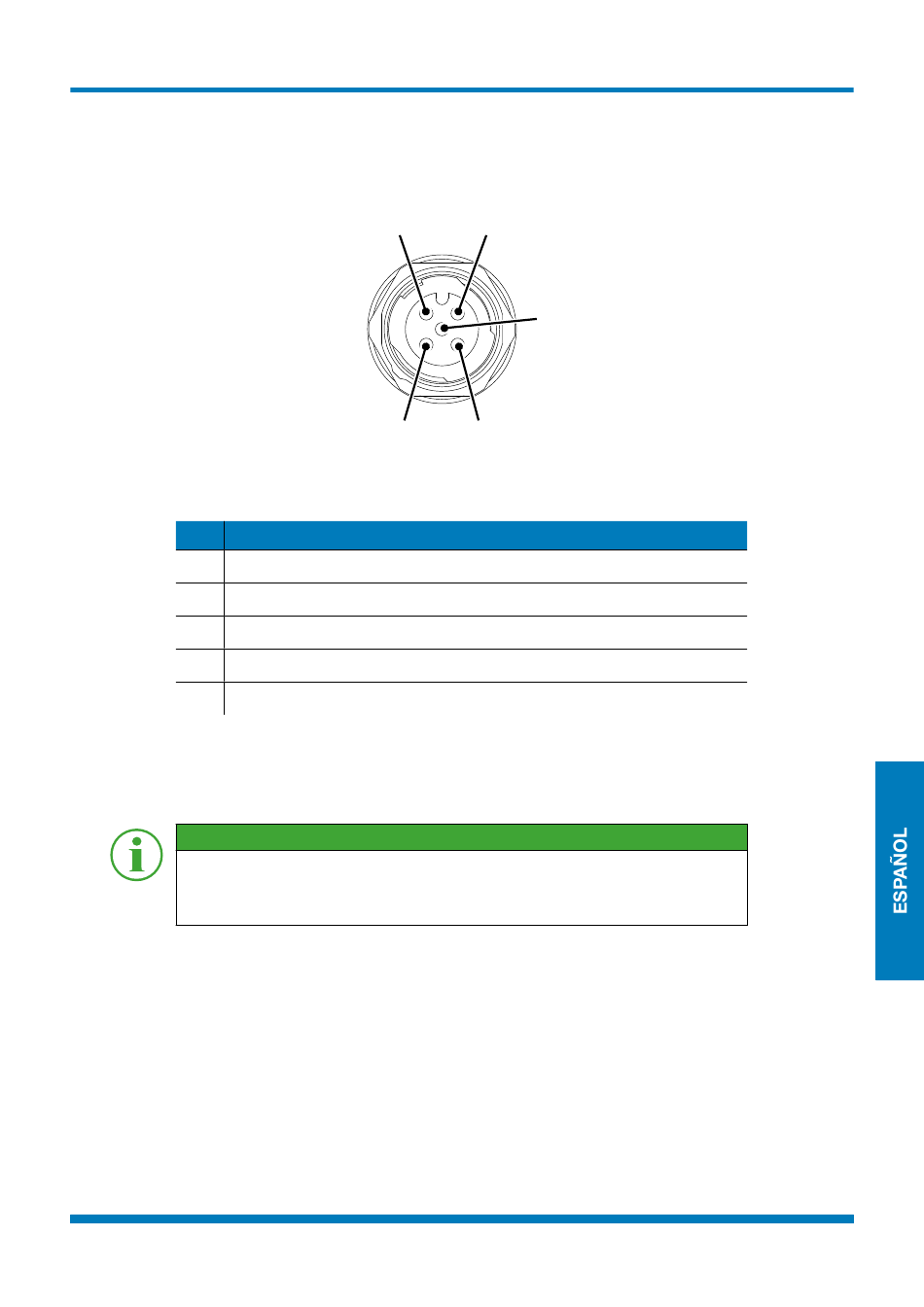

Fig. 9 Asignación de terminales, módulo de entrada análogo (HPM7000-IM-ANO &
HPM7000-IM-ANI)
PIN Designación
1 +Ub (+24 VDC)
2 Señal de medición 1 (IN4)
3 TIERRA
4 Señal de medición 2 (IN5)
5 TIERRA
Otros sensores externos sin detección automática de sensores también
se pueden conectar a una de las conexiones análogas (IN1-IN3) mediante
un adaptador (conversor de corriente/voltaje).
INFORMACIÓN
En el manual suministrado con el adaptador respectivo, se
proporciona información sobre los sensores de conexión sin
detección de sensores mediante un adaptador.
Después de conectar los sensores sin detección de sensores, complete
los ajustes necesarios para la conexión eléctrica y la señal esperada, de
acuerdo con las propiedades de los sensores conectados. Remítase al
Capítulo & "Módulos de entrada A y B".
1 2
5
4 3
Módulos de entrada
