3.3 Branchements

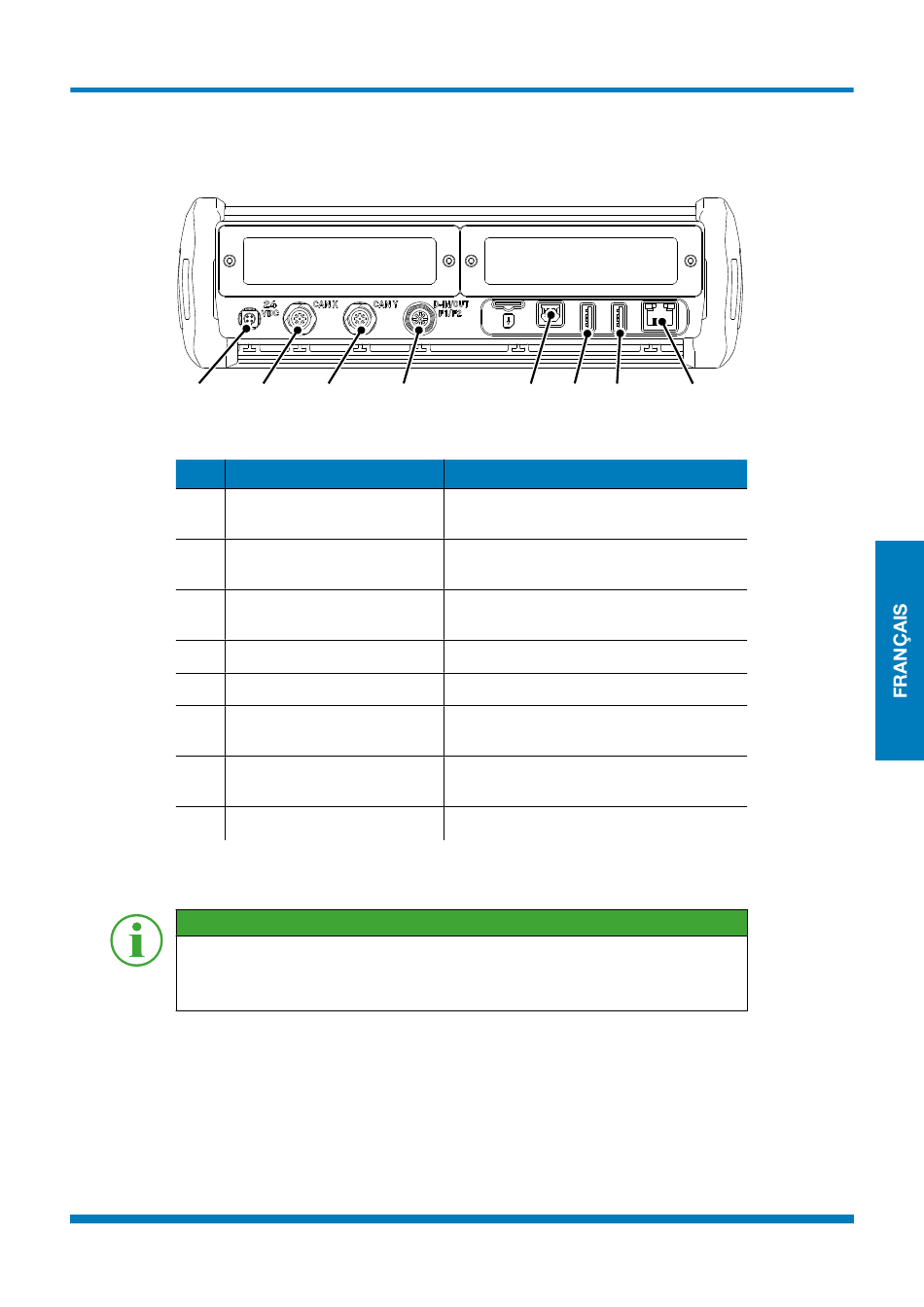

Cette figure vous montre les points de branchement de l'appareil :
1 2
Fig. 3 Branchements
Pos. Désignation
1 Branchement secteur
(24V )
DC
2 Bus CAN (CAN X)
3 Bus CAN (CAN Y)
4 D-IN/D-OUT F1/F2
5 Port USB (Device)
6 Port USB (Host 1)
7 Port USB (Host 2)
8 Port LAN
Vous trouverez de plus amples informations sur le branchement des capteurs
dans les chapitres suivants.
INFORMATION
Pour transférer des données, branchez l'appareil au HPMComm
via le port LAN et le port USB. Cela vous permet d'éviter les
dysfonctionnements.
3 4
Description
Connexion à l'alimentation
Branchement des capteurs
pour bus CAN
Branchement des capteurs
pour bus CAN
Branchement des capteurs
Connexion à un PC
Connexion d'un support
de stockage de masse
Connexion d'un support
de stockage de masse
Branchement d'un câble réseau
Structure et fonctionnement
5 6 7 8
