Structure et fonctionnement
3.3.2 D-IN/D-OUT F1/F2
La prise D-IN/D-OUT F1/F2 est une prise à isolation galvanique, à double
affectation. Selon le réglage effectué sur l'appareil, elle possède une des
fonctions suivantes :
■ DIGITAL-IN et DIGITAL-OUT
■ 2× entrée de fréquence
INFORMATION
Les entrées de fréquence sont également adaptées au branchement
de capteurs de débit volumique.
Vous trouverez des informations sur le changement de branchement de
la prise au chapitre & « Capteurs (Sensors) ».
L'attribution des PIN est disponible sur l'aperçu suivant :

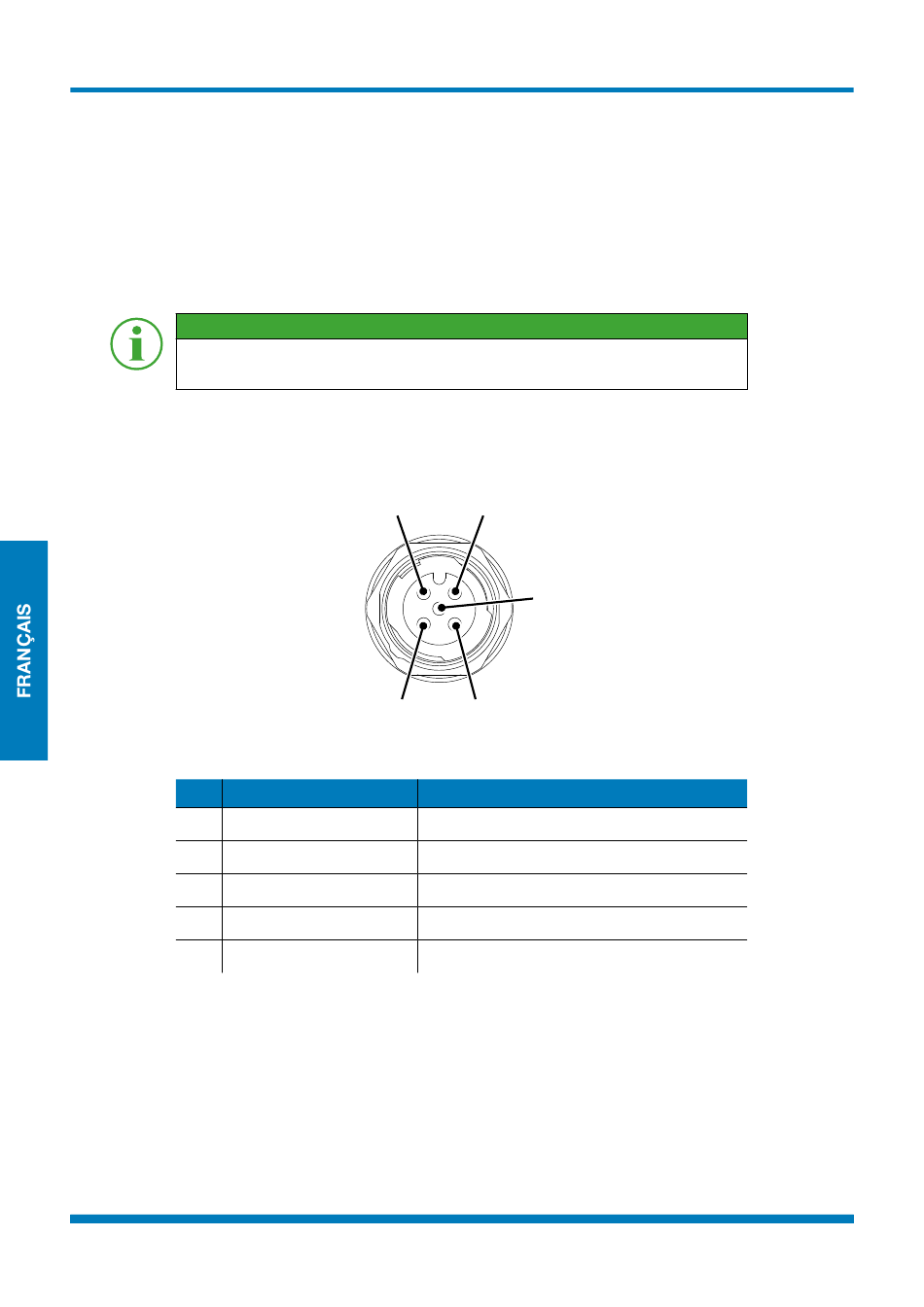

Fig. 5 Prise, D-IN/D-OUT F1/F2
PIN D-IN/D-OUT
1 Digital-In+
2 Digital-In GND
3 Digital-Out+
4 Digital-Out GND
5 +Ub (+24 V
300
1 2
4 3
F1/F2
Signal de fréquence 1
Signal de fréquence 1 GND
Signal de fréquence 2
Signal de fréquence 2 GND
) +Ub (+24 V
DC
5
)
DC
