6.3.3 Affichage du manomètre
L'affichage du manomètre vous montre, pour chaque canal, les valeurs
de mesure actuelle, minimale et maximale ainsi que la valeur finale de la
plage de mesure.
Vous pouvez voir jusqu'à quatre canaux actifs en déroulant la liste.
1 2

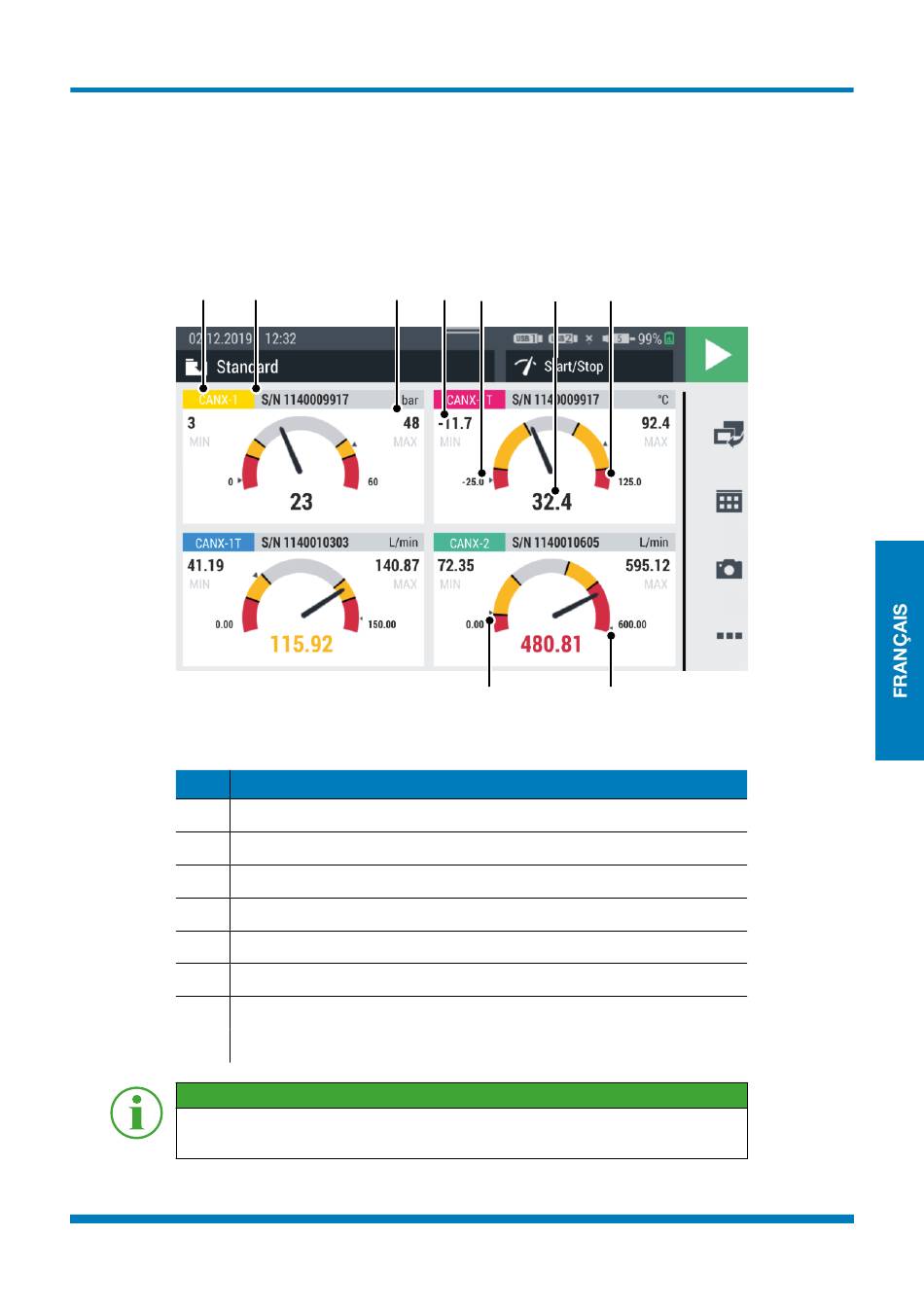

Fig. 24 Affichage du manomètre
Pos. Description
1 Désignation du canal actif
2 Nom du canal actif
3 Valeur maximale de mesure
4 Valeur minimale de mesure
5 Valeur initiale de la plage de mesure
6 Valeur de mesure actuelle
7 Valeur finale plage de mesure
8 Aiguille témoin des valeurs de mesure minimale et maximale
INFORMATION
La zone jaune du manomètre montre la valeur d'avertissement défi-
nie ; la zone rouge montre la valeur d'alarme définie.
3 4 5 6
8
Utilisation
7
