Sharp VC-G20SM Serviceanleitung Seite 73

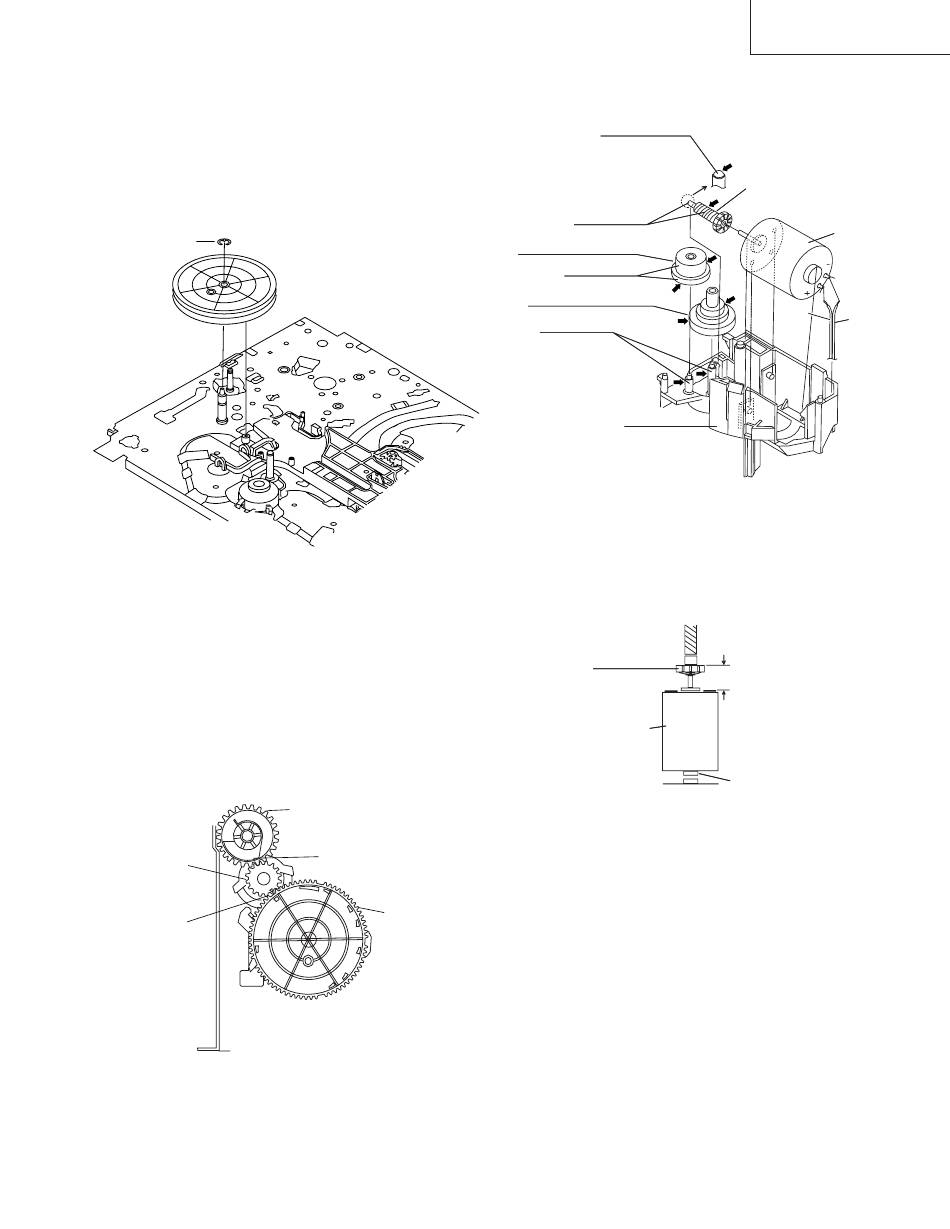

4-23 INSTALLIEREN DES HAUPTNOCKENS
(AN DER
MECHANISMUS-CHASSIS)
1. Vor der Installation sicher stellen, dass sich der
Umschalter in der Anfangsposition befindet. (Rechte
Seite der Bodenansicht)
2. Den Hauptnocken wie unten gezeigt positionieren.
3. Befestigen des E-Rings.
E-ring
Abbildung 4-38-1.
4. Ausrichtung des
Andrucksteuerungsnocken, Befestigen des Antriebsrads
des Kassettensteuerteils in korrekter Position.
Hinweis:
Siehe Abbildung unten für die Phasenanpassung
zwischen dem Hauptnocken und dem
Gehäusesteuerungs-Antriebsrad.
Antriebsrad des
Kassettensteuerteils
Phasen-
anpassung
Abbildung 4-38-2.
RÜCKSEITE DES
Hauptnockens und
Andrucksteuerungsnocken
Kerbe für den
Andrucksteuerungsnocken
Hauptnocken
4-24 AUSWECHSELN
MOTORS
• Ausbau
Fett auftragen
*Auftragen von Fett
an der Spitze.
Fett auftragen
Einfädelmotor
Fett auftragen
Schneckenradgetriebe
Fett auftragen
L-M-Block.
• Auswechseln
Den alten Einfädelmotor entfernen und den neuen
Einfädelmotor wie unten gezeigt installieren.
der
Schneckenrad
Lademotor
Den Einfädelmotor erst entfernen und dann
wieder installieren, wie in Abbildung A beschrieben.
Das Eindrücken des Einfädelmotors muss mit weniger als
196N (20 kgf) erfolgen.
Den Abstand zwischen Motor und Riemenscheibe auf
+0. 2
6.95 0.15mm einstellen.
–0.15
73
VC-G20SM/G200SM
VC-G201SM/G401SM
DES EINFÄDEL-
Schneckenrad
Rotes
Abbildung 4-39.
+0
6.95 mm
-0.15
Abbildung A
Abbildung 4-40.
Lademotor
Kabel
+: Rot
-: Weiss
Einführen
