08/10 AWA1230-2579
Gültig ab August 2010
Schritt 6: siehe Detailansicht in Abbildung 8.
1. Positionieren Sie die Enden der Schäfte zwischen den Stiften
der Schutter. Die Schäfte sollten diese Position während der
Montage beibehalten.
2. Setzen Sie die Stangen in die Bohrlöcher auf der gegenüber
liegenden Kassettenseite (ohne Wellenhülsen). Positionieren
Sie den Schlitz des Verbindungschafts über dem Stift der
Shutterbrücke.
3. Setzen Sie die Schäfte in die Wellenhülsen und in die
Halteplatten (siehe Abbildung 8 und Abbildung 9). Überprüfen
Sie, ob die Schäfte korrekt zwischen den Shutterstiften sitzen
und die Schlitze der Verbindungsschäfte mit den Stiften der
Shutterbrücken verbunden sind.
1. Wellenarm hier positionieren
und beibehalten
2. Position der Aussparung
am Schaftarm
3. Verbinden Sie die
Wellenhülse mit
dem Schaftarm

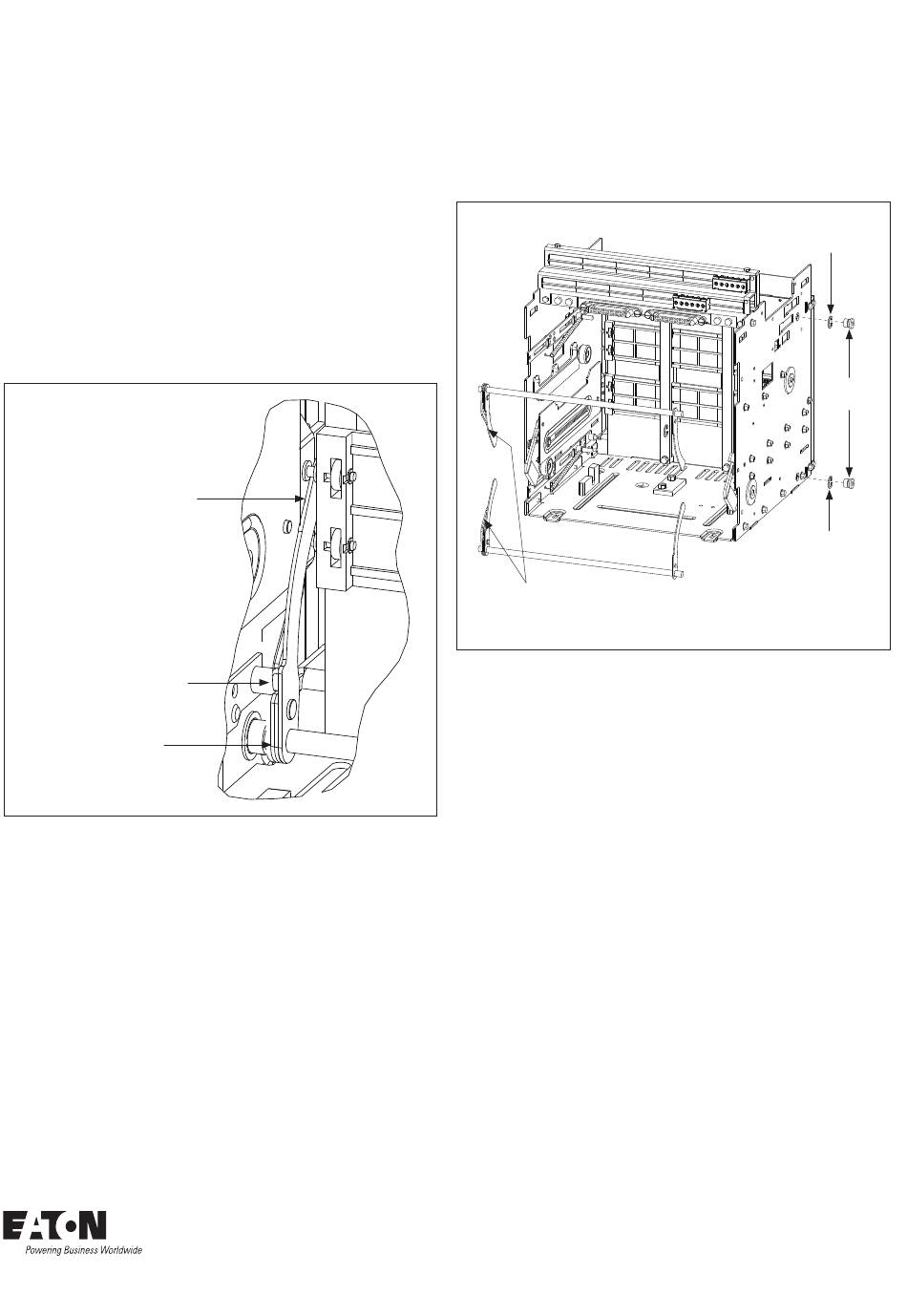

Abbildung 8. Schritt 6
Eaton Industries GnbH
Electrical Sector
©2010 by Eaton Industries GnbH
Änderungen vorbehalten
Subject to alterations
08/10 AWA1230-2579 / Z9266
Moon/Doku/Heng
Printed in USA (08/10)
Schritt 7: Setzen Sie die übrigen zwei Wellenhülsen in die
Bohrlöcher auf der entsprechenden Kassettenseite und auf die
übrigen beiden Schaftenden. Befestigen Sie die Bolzen mit den
übrigen Sicherungsringen.
Linke Seite Zusammenbau,
für oberen und unteren Schaft
(rechte Seite nicht dargestellt)
Abbildung 9. Schritt 7
IZM20/IZM32 Shutter
IZM-SH203/IZM-SH204
und IZM-SH323/IZM-SH324
Sicherungsring,
innerhalb der
Kassette
Wellenhülse
Sicherungsring,
innerhalb der
Kassette
