IZM20/IZM32 Shutter
IZM-SH203/IZM-SH204
und IZM-SH323/IZM-SH324
Schritt 2: Schmieren Sie Schmiermittel (P) auf die Oberseite der
M6 x 25 Unterlegscheiben (M) und auf die Kanten der Schlitze.
Setzen Sie die Verbindungsschrauben (J) in die Bohrungen und
schieben Sie die Unterlegscheibe auf. Befestigen Sie die Stifte mit
O-Ringen (K). Haken Sie die Ringfeder (D) an die Gleitschiene für
die Unterseite (H).
O-Ring (K)
Hier
Einfetten (P)
O-Ring (K)
M6 x 25
Unterlegscheibe (N)
Ringfeder (D)
Beispielhafter Zusammenbau (linke Seite) (H)

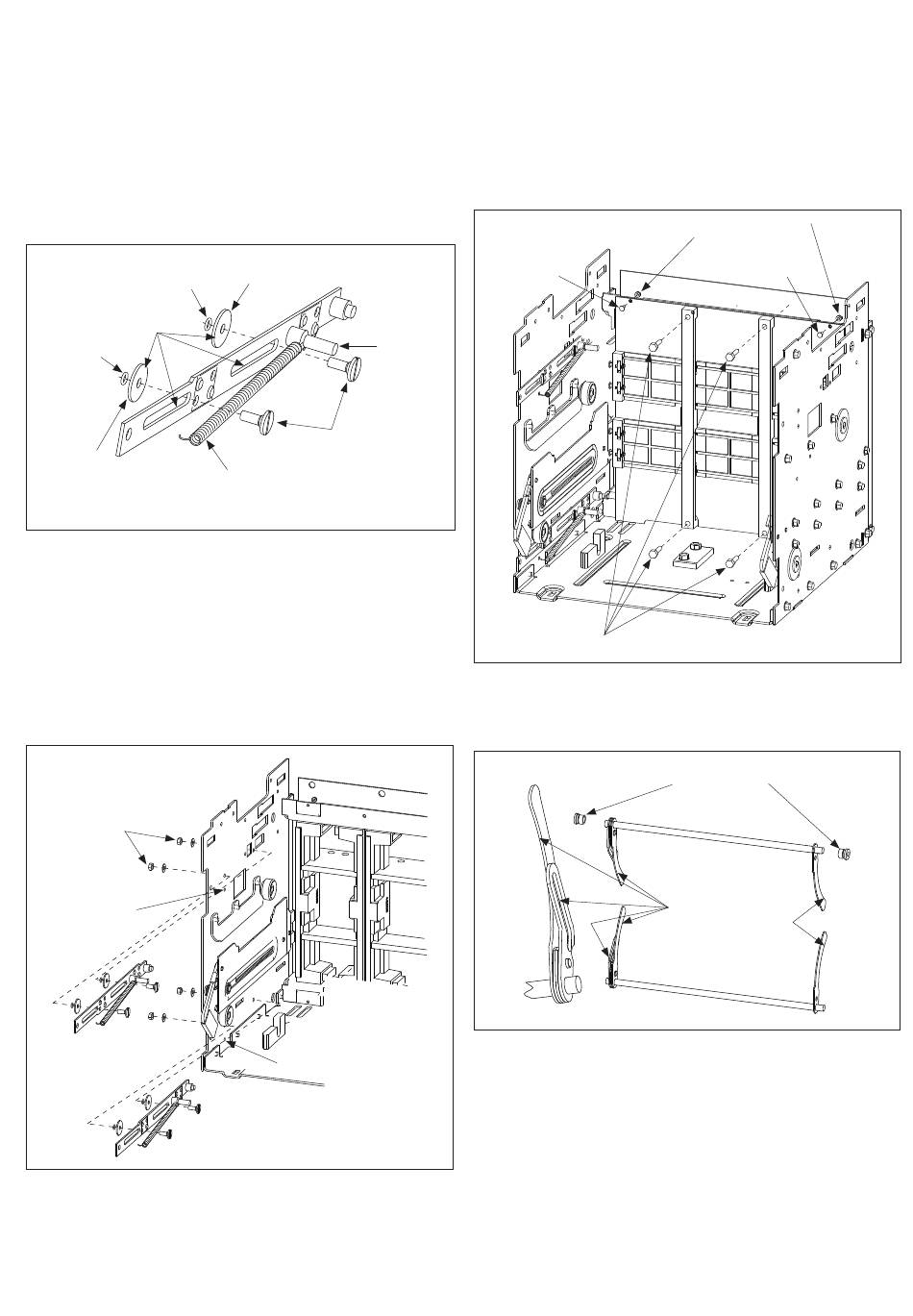

Abbildung 4. Schritt 2
Schritt 3: Schrauben Sie die Shutter-Brücken mit den M6
Unterlegscheiben (C) und M6 Sechskantmuttern (A) an die
Innenseite der Kassette (die Montage an der linken Seite der
Kassette ist in Abbildung 3 dargestellt. Die Brücken können auch
an der rechten Seite montiert werden. Achten Sie in diesem Fall
aber darauf, dass die Shutter-Stangen so eingebaut werden, dass
die Verbindungsarme ebenfalls an dieser Seite der Kassette
positioniert sind.)
A
nnerkung:
Die gerade Kante der Brücken (ohne Stufe) muss an der oberen
Position nach oben zeigen und an der unteren Position nach unten.
M6 Mutter (A) und
Zahnscheibe (C)
Feder hier
einrasten
Abbildung 5. Schritt 3
M6 x 25
Unterlegscheibe (N)
Montagestift
Verbindungsschrauben (J)
Feder hier einrasten
Schritt 4: Montieren Sie die Shutterblende (Q) mit zwei
M4 Schrauben (L) und M4 Muttern mit Unterlegscheiben (I),
sowie vier M6 x 30 Gewindeformenden Sechkantschrauben (B)
(sechs für vier-polige Shutter; M
M4 x 10
Schraube (L)
M6 x 30 Sechkantschraube (B)
Abbildung 6. Schritt 4
Schritt 5: Schmieren Sie die Innenseite der Wellenhülsen (O) und
die Kanten der Schäfte (E) und (F) mit Schmiermittel (P) ein.
Abbildung 7. Schritt 5
EATON CORPORATION www.moeller.net/de/support
08/10 AWA1230-2579
Gültig ab August 2010
= 7–9 Nm).
A
M4 Mutter mit
Unterlegscheibe (I)
M4 x 10
Schraube (L)
Wellenhülsen
einfetten (O)
Ecken und Kanten
einfetten
3
