2.2

Funktion

Die Lüftungsgeräte der Produktreihe iV-Smart+ werden eingesetzt, um die Belüftung von Wohn-
und Schlafräumen sicherzustellen. Ein integrierter Wärmespeicher aus Keramik sorgt dabei für
eine optimale Wärmerückgewinnung.
Damit dieses Prinzip korrekt funktioniert und die Druckstabilität im Raum gewährleistet ist, muss
die Zuluftmenge jederzeit der Abluftmenge entsprechen, d. h. es sind mindestens zwei Lüftungs-
geräte der Produktreihe iV-Smart+ erforderlich. Diese werden jeweils paarweise im Gegentakt
betrieben: Dem Zuluft fördernden Lüftungsgerät ist ein anderes Lüftungsgerät zugewiesen,
dass zum gleichen Zeitpunkt verbrauchte Abluft aus dem Innenraum nach außen befördert.
Durch einen hohen Druckaufbau und die aktive Drehzahlsteuerung des Motors (integrierter
Winddruck-Stabilisator) im Reversier-Ventilator Xenion wird auch bei wetterbedingten Druck-
schwankungen der Luftvolumenstrom im System nahezu konstant gehalten. Damit entspricht die
Empfindlichkeit des Luftvolumenstroms gegenüber Druckschwankungen der Klasse S3 nach
DIN EN 13141-8 (max. 30 % Luftvolumenstromabweichung bei ± 20 Pa).
Um über das gesamte Jahr die volle Funktionsfähigkeit des Lüftungsgerätes zu gewährleisten,
ist im Reversier-Ventilator Xenion ein Temperaturwächter integriert. Dieser misst die Temperatur
des Luftvolumenstromes am Ventilator. Wenn die Temperatur am Ventilator + 5 °C unterschreitet,
wird der Reversier-Ventilator automatisch für 4 Zyklen in den Abluft-Betrieb geschaltet. Dadurch
wird der Wärmespeicher wieder erwärmt und ein Auskühlen des Innenraums durch das Nach-
strömen kalter Zuluft wird verhindert. Während dieser Phase ist die Betriebsart, die am Regler
eingestellt wurde, unwirksam. Im Anschluss schaltet der Regler das Lüftungsgerät wieder in die
ursprünglich eingestellte Betriebsart.
Standardmäßig ist ein auswaschbarer Staubfilter der Klasse ISO Coarse 60% unauffällig und
leicht zugänglich in die Innenblende integriert. Dieser filtert grobe Stäube und allergene Partikel
(wie z. B. grobe Blütenpollen) aus der Luft, bevor diese in den Innenraum gelangen können. Die
Staubfilter können saisonal unabhängig eingesetzt werden. Für besondere Anforderungen sind
optional Pollen- und Aktivkohlefilter erhältlich.
Ein dezentrales Lüftungssystem basiert auf einer freien Luftbewegung zwischen einzelnen
Paaren von Lüftungsgeräten. Daher dürfen innen liegende Türen nicht luftdicht verschlossen
sein. Sorgen Sie für geeignete Überströmmaßnahmen zur Schaffung eines Raumverbundes:
Luftspalt von ca. 10 mm unterhalb der Tür, Herausdrehen der Türangeln um 5 mm, Einsatz eines
Lüftungsgitters oder andere (Querlüftung).
Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhängig
vom Regler können die verschiedenen Betriebsarten und Funktionen eingestellt werden.
Lüftungsgerät iV-Smart+ | Montageanleitung

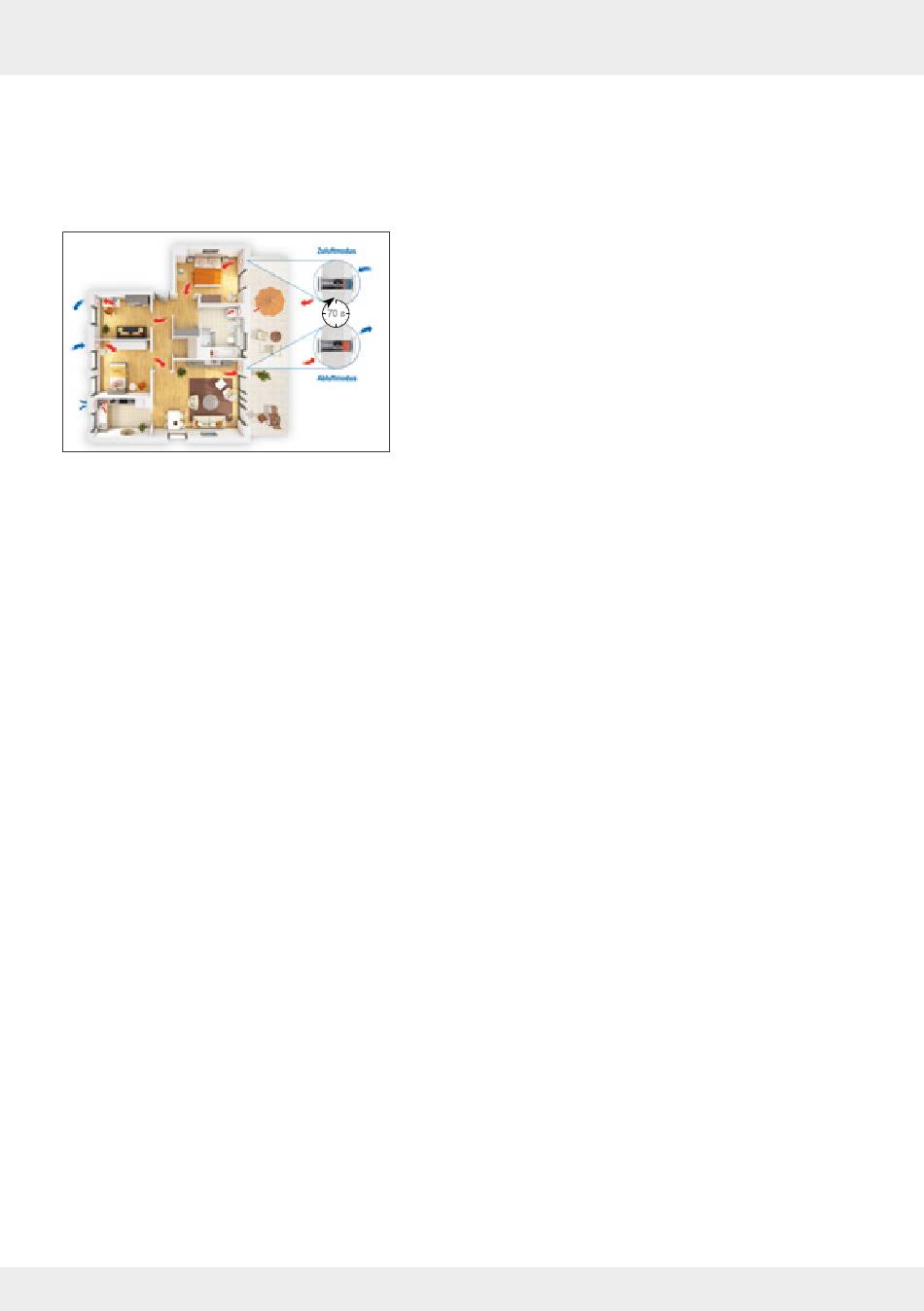

Das Lüftungsgerät iV-Smart+ ist ein Lüftungsgerät mit
einfacher Luftführung und arbeitet nach dem Prinzip
der Wärmerückgewinnung durch Richtungswechsel des
Ventilators.
70 s
Der integrierte Wärmespeicher lädt sich mit der Wärme-
energie der Raumluft auf, wenn sie nach außen strömt
(Abluft). Nach 70 Sekunden wechselt der Rever-
sier-Ventilator Xenion jeweils die Drehrichtung. Nach
dem Wechsel der Drehrichtung gibt er die gespeicherte
Wärmeenergie an die zugeführte Außenluft (Zuluft) ab.
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-SMART+
