inVENTer iV-Smart+ Montageanleitung Seite 24

EINBAU UND MONTAGE
24 h

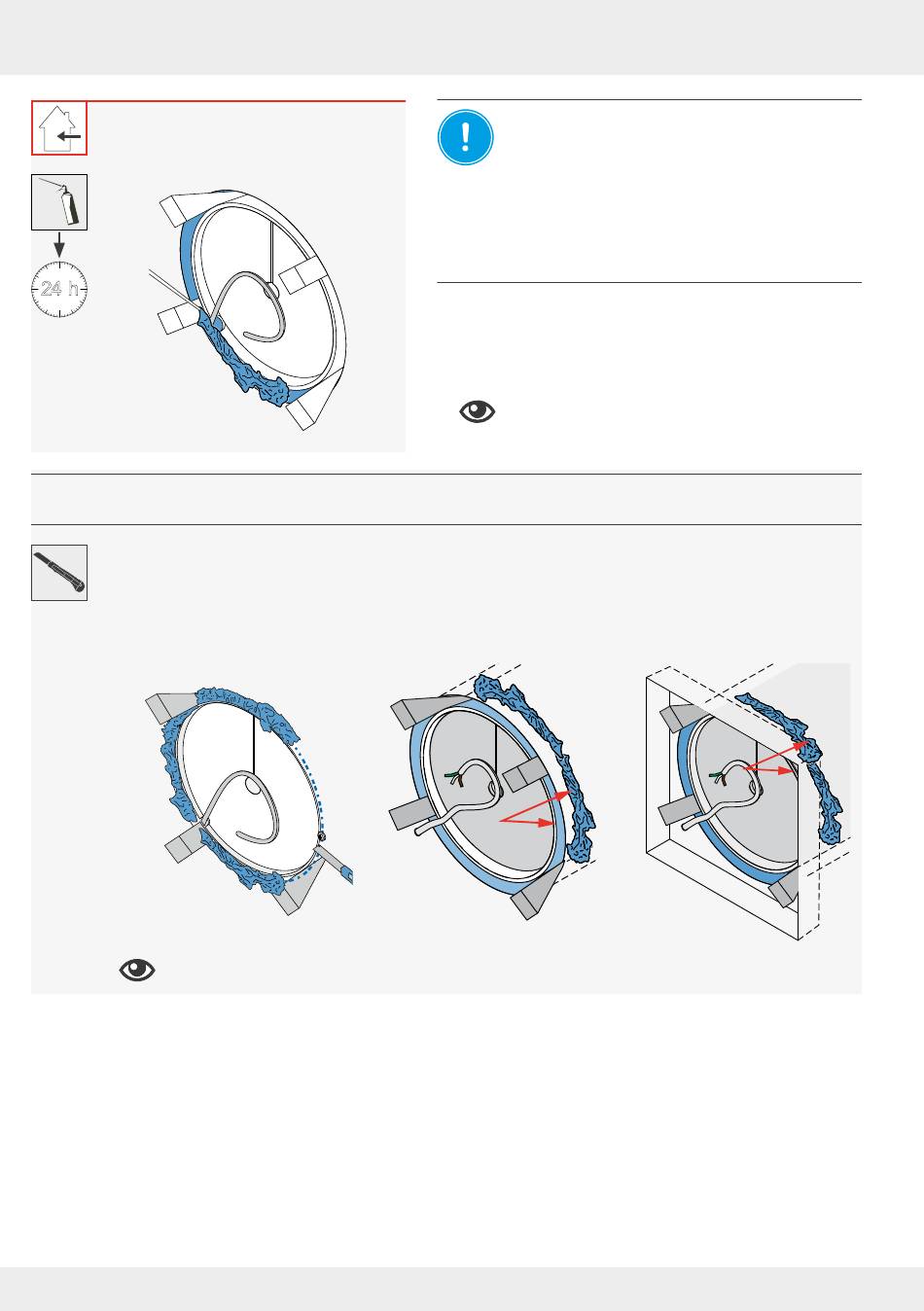

Schneiden Sie, abhängig von der einzusetzenden Innenblende, den überschüssigen, ausgehärteten
Montageschaum und überstehende Montagekeile wie folgt ab:
Flair:
bündig zur Innenwand,
•
bündig zur Außenwand
•
!
Achten Sie darauf, dass Sie die Anschlusskabel an der Innenwand nicht beschädigen.
Die Wandeinbauhülse ist montiert.

24
24
HINWEIS: Unterbrechung des
Wärmedämmverbundsystems.
Beschädigung der Bausubstanz!
• Bei der Montage den Wandaufbau wieder
bis an die Wandeinbauhülse und ggf. das
Gehäuse (Unterputzinnenblenden) heran
führen.
• Notwendige Sperrebenen beachten.
► Schäumen Sie den Freiraum zwischen Wand-
einbauhülse und Mauerwerk umlaufend mit nicht
drückendem 2K-Montageschaum aus.
Innenblende Connect/Undercover:
!
30 mm Spalt lassen, sonst Stutzen
Gehäuse nicht einsetzbar.
Connect AP:
30 mm innerhalb der
•
Innenwand
bündig zur Außenwand
•
30 mm 30 mm
Connect UP/ Undercover:
bündig zur Wandeinbau-
•
hülse (38 mm innerhalb der
Innenwand)
bündig zur Außenwand
•
Lüftungsgerät iV-Smart+ | Montageanleitung
30 mm
