3.4 Maßzeichnungen Komponenten
Wetterschutzhaube Smart
Abdeckung Wetterschutzhaube Smart

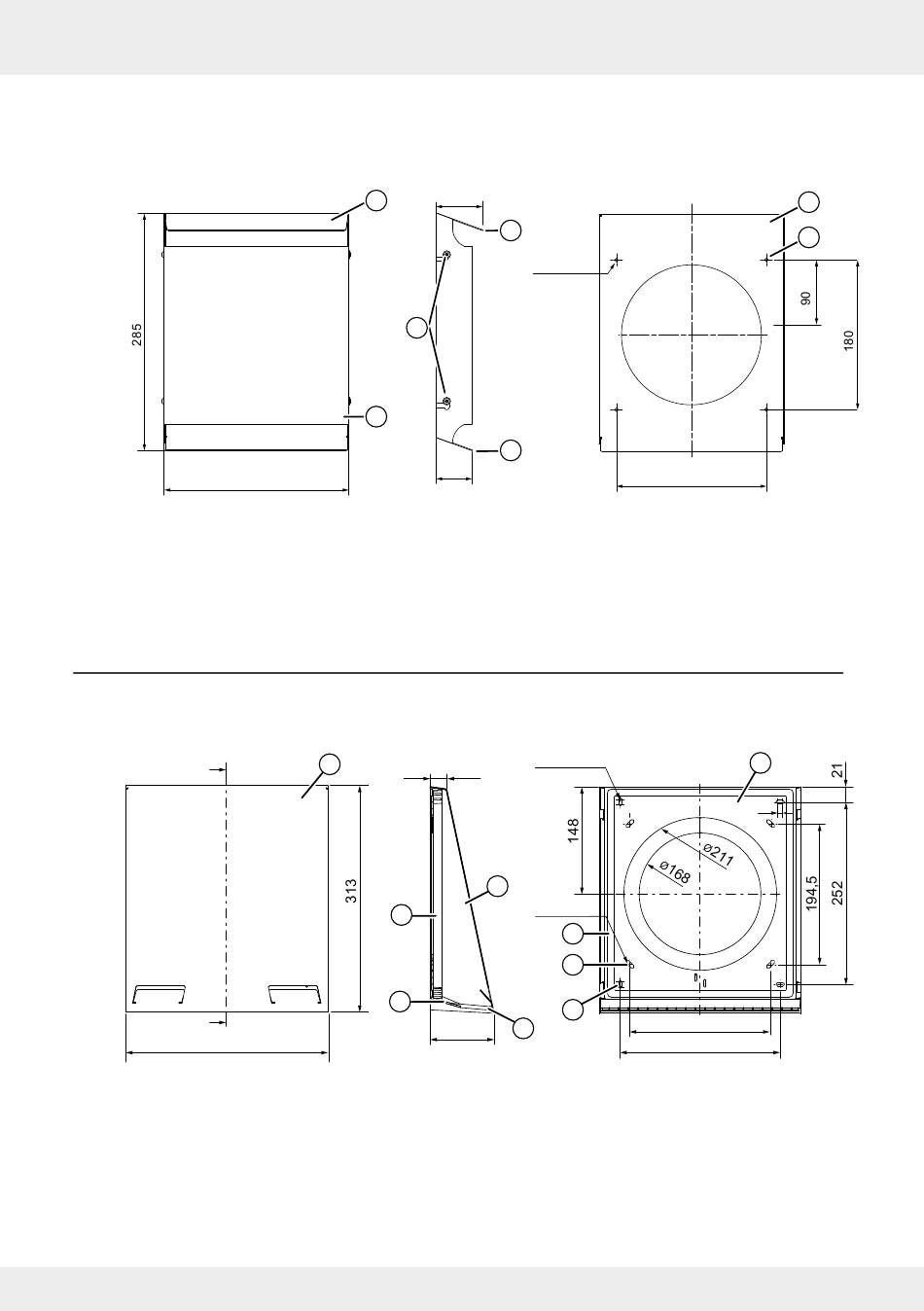

Abbildung 4: Maßzeichnung Wetterschutzhaube Smart
1 Grundplatte Wetterschutzhaube
2 Befestigungsbohrung Außenwand
3 Abtropfkante
Wetterschutzhaube Flex
A
A
Abdeckung Wetterschutzhaube Flex
Abbildung 5: Maßzeichnung Wetterschutzhaube Flex
1 Grundplatte Wetterschutzhaube
2 Befestigungsbohrung Außenwand (4x)
3 Befestigungsbohrung Simplex (4x)
4 Führung Dichtungsband
16
16
1
5
222
5
279
56
3
4 x 5
Ø
4
3
44
Grundplatte Wetterschutzhaube Smart
4 Befestigungsschrauben Abdeckung (4x)
5 Abdeckung Wetterschutzhaube
A ─ A
4 x
Ø
23
5
4 x
Ø
1
4
3
7
2
6
88
Grundplatte Wetterschutzhaube Flex
5 Abdeckung Wetterschutzhaube
6 Schutzgitter
7 Abtropfkante
