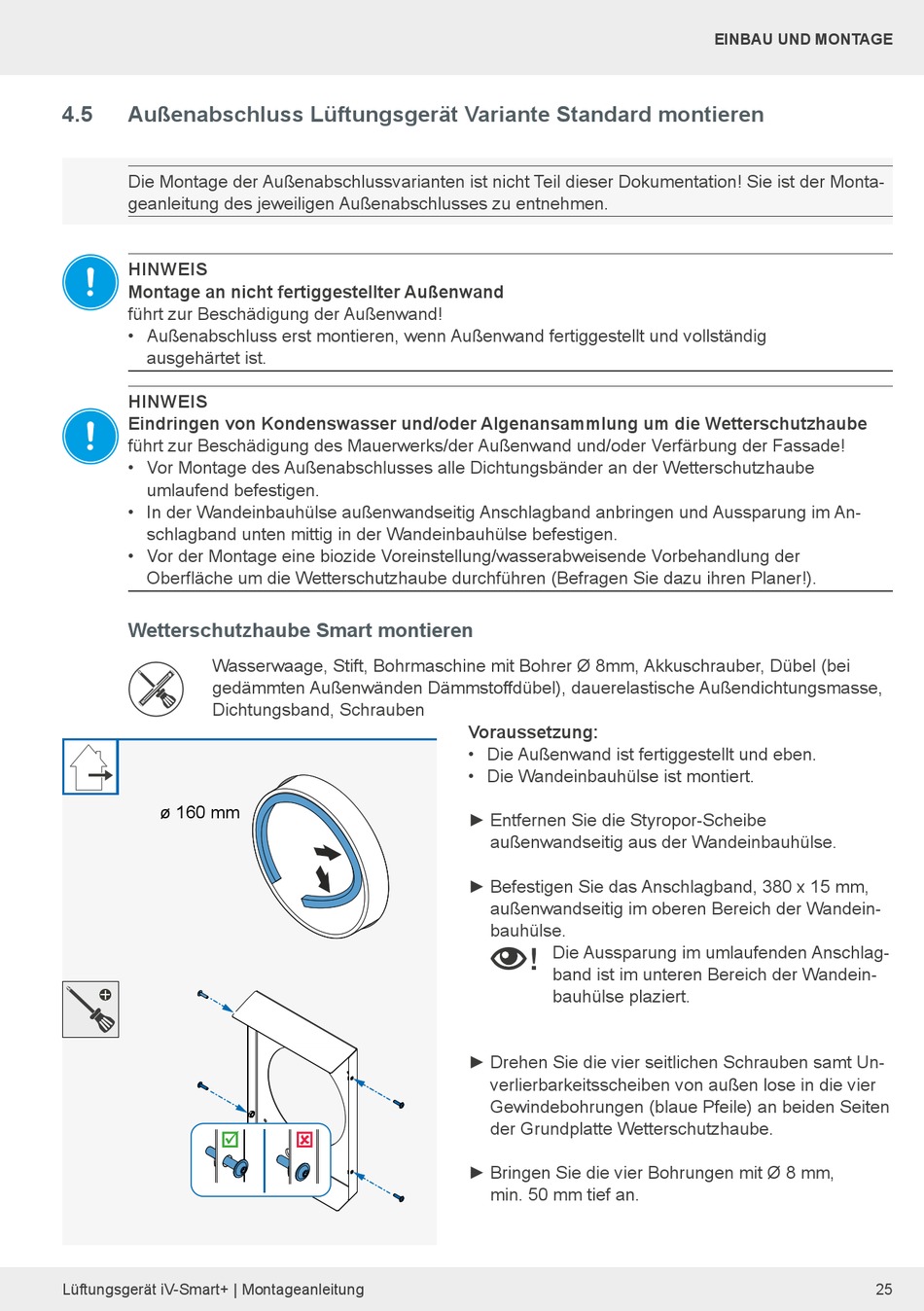

4.5 Außenabschluss Lüftungsgerät Variante Standard montieren
Die Montage der Außenabschlussvarianten ist nicht Teil dieser Dokumentation! Sie ist der Monta-
geanleitung des jeweiligen Außenabschlusses zu entnehmen.
HINWEIS
Montage an nicht fertiggestellter Außenwand
führt zur Beschädigung der Außenwand!
• Außenabschluss erst montieren, wenn Außenwand fertiggestellt und vollständig
ausgehärtet ist.
HINWEIS
Eindringen von Kondenswasser und/oder Algenansammlung um die Wetterschutzhaube
führt zur Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade!
• Vor Montage des Außenabschlusses alle Dichtungsbänder an der Wetterschutzhaube
umlaufend befestigen.
• In der Wandeinbauhülse außenwandseitig Anschlagband anbringen und Aussparung im An-
schlagband unten mittig in der Wandeinbauhülse befestigen.
• Vor der Montage eine biozide Voreinstellung/wasserabweisende Vorbehandlung der
Oberfläche um die Wetterschutzhaube durchführen (Befragen Sie dazu ihren Planer!).
Wetterschutzhaube Smart montieren
Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8mm, Akkuschrauber, Dübel (bei
gedämmten Außenwänden Dämmstoffdübel), dauerelastische Außendichtungsmasse,
Dichtungsband, Schrauben
ø 160 mm

Lüftungsgerät iV-Smart+ | Montageanleitung
Voraussetzung:
• Die Außenwand ist fertiggestellt und eben.
• Die Wandeinbauhülse ist montiert.
► Entfernen Sie die Styropor-Scheibe
► Befestigen Sie das Anschlagband, 380 x 15 mm,
► Drehen Sie die vier seitlichen Schrauben samt Un-

► Bringen Sie die vier Bohrungen mit Ø 8 mm,
außenwandseitig aus der Wandeinbauhülse.
außenwandseitig im oberen Bereich der Wandein-
bauhülse.
Die Aussparung im umlaufenden Anschlag-
!
band ist im unteren Bereich der Wandein-
bauhülse plaziert.
verlierbarkeitsscheiben von außen lose in die vier
Gewindebohrungen (blaue Pfeile) an beiden Seiten
der Grundplatte Wetterschutzhaube.
min. 50 mm tief an.
