4.2 Wandöffnung erstellen
VORSICHT
Herabfallendes Mauerwerk beim Erstellen der Wandöffnung
führt zur Verletzung von Körperteilen und/oder Beschädigung von Gegenständen!
• An Gebäude-Außenseite einen Schutz gegen herabfallendes Mauerwerk anbringen.
• Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite entfernen.
Im Neubau empfehlen wir die Verwendung des optionalen Wandeinbausystems Simplex D160
oder Weinbaublocks D180, bei Holzständerbauweise die Verwendung des Woodplex.
Beachten Sie die Mindestabstände sowie die Einbauposition des Lüftungsgerätes.
Befragen Sie bei Unsicherheiten vor dem Einbau Ihren Planer!

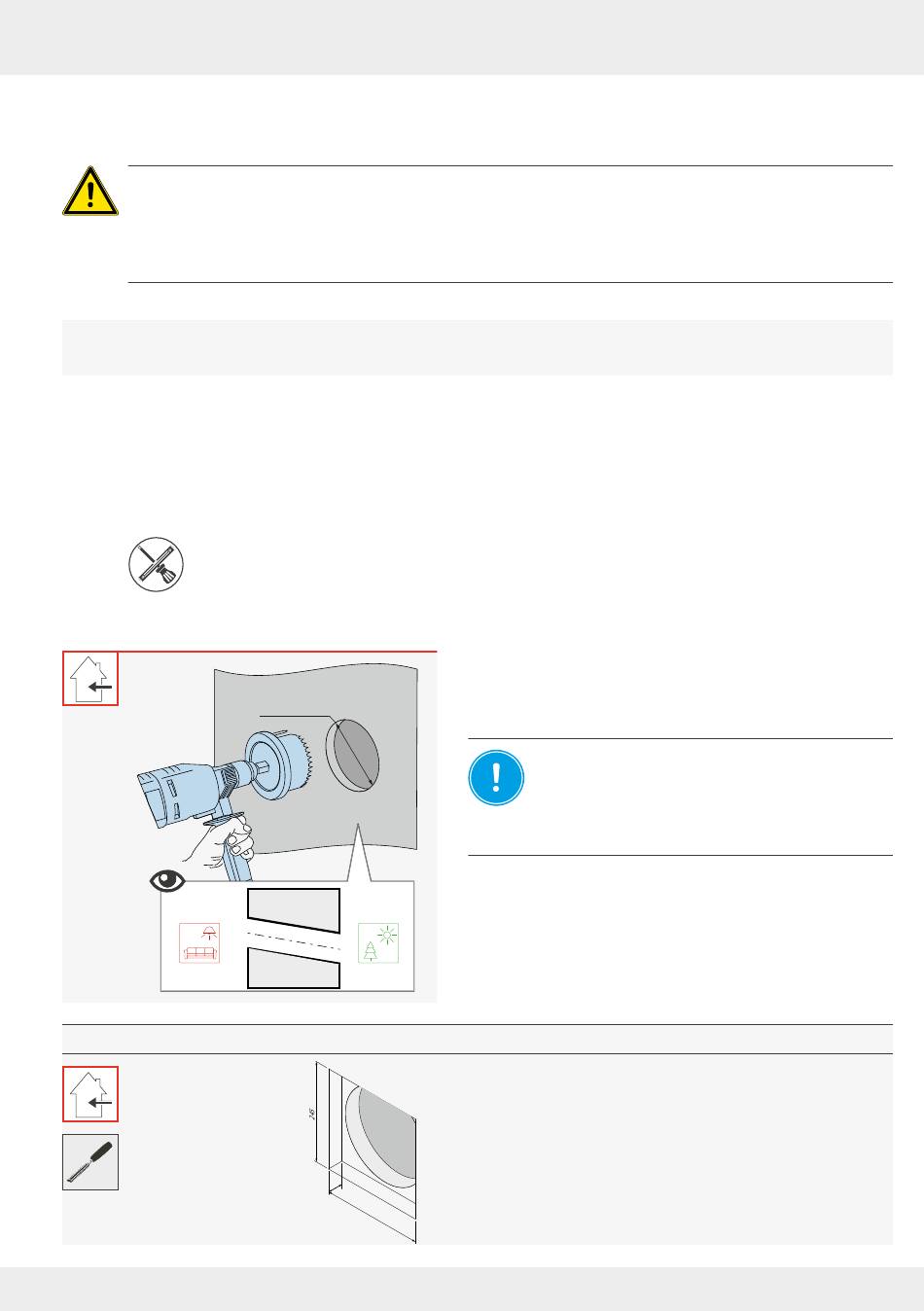

Wandöffnung durch Kernbohrung erstellen
Bohrmaschine mit Aufsatz Kernbohrung oder Fräsbohrer Ø 180 mm,
zusätzlich wenn Unterputzinnenblende verbaut wird: Stemmeisen, Meisel
!
Zusätzlich bei Einbau des Lüftungsgerätes mit Unterputzinnenblende:
Lüftungsgerät iV-Smart+ | Montageanleitung
180
Ø
1 – 2°
3 8
2 4 5
Voraussetzung:
• Das Mauerwerk ist trocken und tragfähig.
• Keine tragenden Elemente in der Position des
Bohrlochs.
HINWEIS: Ansammlung von Kondensat in
der Wandeinbauhülse führt zur Beschädi-
gung von Mauerwerk und Außenwand!
• Wandöffnung mit einem Gefälle von 1 – 2°
zur Außenwand erstellen.
► Bohren Sie eine Wandöffnung, Ø 180 mm mit
einem Gefälle von 1 – 2° zur Außenwand.
Die Wandöffnung für das Lüftungsgerät ist erstellt.

► Erstellen Sie an der Innenwand, zentrisch zur Kern-
bohrung, eine Öffnung für das Unterputzgehäuse
zur Montage der Innenblende.
Abmessungen: 245 x 245 x 38 ( B x H x T, mm)
EINBAU UND MONTAGE
