EINBAU UND MONTAGE
ø 8 mm
5 m
4 x
26
26
m
HINWEIS: Beschädigung von Mauerwerk/
Außenwand durch falsch ausgerichtete
Abtropfkanten!
• Achten Sie darauf, dass die Gefälle beider
Abtropfkanten zum Boden gerichtet sind.

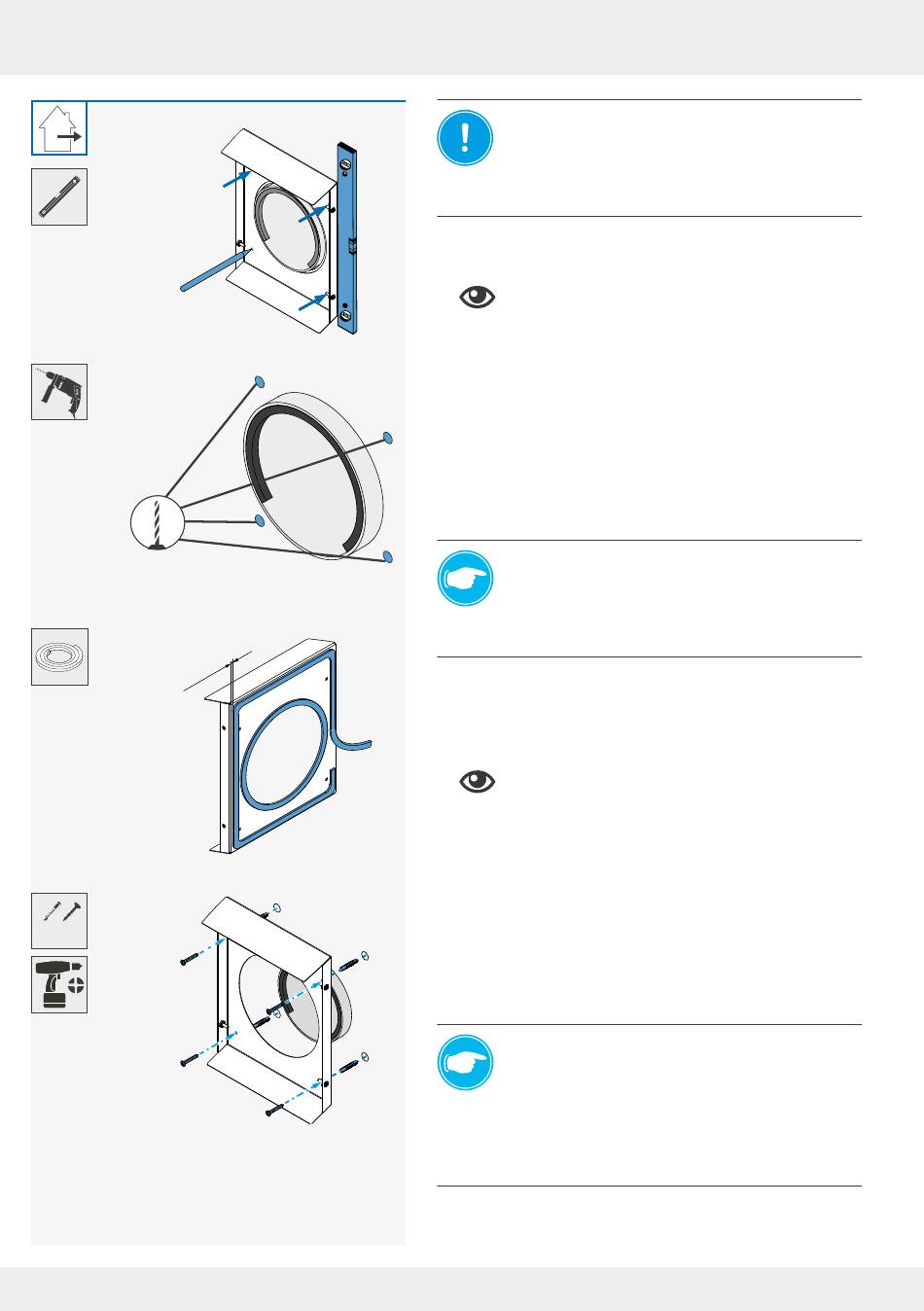

► Schieben Sie die Grundplatte auf die überstehende
Wandeinbauhülse.
!
Ausrichtung der Abtropfkanten: Das Gefälle
führt zum Boden.
► Richten Sie die Grundplatte Wetterschutzhaube mit
einer Wasserwaage aus.
► Markieren Sie die vier Bohrungen.
► Bringen Sie die vier Bohrungen mit Ø 8 mm, min.
50 mm tief an.
TIPP: Bringen Sie das Dichtungsband erst
unmittelbar vor der Montage der Grundplatte
an. Dadurch verhindern Sie ein zu starkes
Aufquellen des Dichtungsbandes und erleich-
tern die Montage.
► Befestigen Sie das Dichtungsband, 9 mm, außen-
wandseitig und umlaufend auf der Grundplatte:
• bündig zur Öffnung für die Wandeinbauhülse
• mit 5 mm Abstand entlang der Außenkante.
! Das Dichtungsband darf nicht an der
Innenkante der Öffnung Wandeinbauhülse
überstehen.
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie die Grundplatte Wetterschutz-
haube mit 4 Schrauben in den Dübeln.
TIPP: Nutzen Sie beim Anbringen der
Grundplatte der Wetterschutzhaube Smart an
Außenwände mit Dämmung oder bei Einsatz
des Wandeinbaublocks/Wandeinbausystem
Simplex Dämmstoffdübel zur Befestigung.
Diese sind nicht im Lieferumfang enthalten,
sie sind optional erhältlich.
