SYSTEMÜBERSICHT
2.2

Funktion

Die Lüftungsgeräte der Produktreihe iV14-Zero werden eingesetzt, um die Belüftung von Wohn-
und Schlafräumen sicherzustellen. Die Kombination aus inVENTron und der Schalldämm-Aus-
kleidung aus Inventin sorgt dabei für eine optimale Wärmerückgewinnung bei minimaler
Schallemission und maximalem Luftvolumenstrom.
Damit dieses Prinzip korrekt funktioniert und die Druckstabilität im Raum gewährleistet ist, muss
die Zuluftmenge jederzeit der Abluftmenge entsprechen, d. h. es sind mindestens zwei Lüftungs-
geräte der Produktreihe iV14-Zero erforderlich. Diese werden jeweils paarweise im Gegentakt
betrieben: Dem Zuluft fördernden Lüftungsgerät ist ein anderes Lüftungsgerät zugewiesen, dass
zum gleichen Zeitpunkt verbrauchte Abluft aus dem Innenraum nach außen befördert.
Der iV14-Zero zeichnet sich durch eine besonders gute Laufruhe aus. Sein patentiertes Schall-
dämm-Konzept beruht auf der Kombination der Schalldämm-Auskleidung aus Inventin mit dem
Reversier-Ventilator Xenion. Die Schalldämm-Auskleidung absorbiert effektiv Schallwellen von
außen und vom Gerät selbst (Schalldurchgang und Eigenschall). Durch die Anordnung und
Bauweise der Ventilator-Blätter wird der Schalldurchgang von außen zusätzlich reduziert.
Durch einen hohen Druckaufbau und die aktive Drehzahlsteuerung des Motors (integrierter
Winddruck-Stabilisator) im Reversier-Ventilator Xenion wird auch bei wetterbedingten Druck-
schwankungen der Luftvolumenstrom im System nahezu konstant gehalten. Damit entspricht die
Empfindlichkeit des Luftvolumenstromes gegenüber Druckschwankungen der Klasse S3 nach
DIN EN 13141-8 (max. 30 % Luftvolumenstromabweichung bei ±20 Pa).
Um über das gesamte Jahr die volle Funktionsfähigkeit des Lüftungsgerätes zu gewährleisten, ist
im Reversier-Ventilator Xenion ein Temperaturwächter integriert. Dieser misst die Temperatur des
Luftvolumenstromes. Wenn die Temperatur + 5 °C unterschreitet, wird der Reversier-
Ventilator automatisch für 4 Zyklen in den Abluft-Betrieb geschaltet. Dadurch wird der Wärme-
speicher wieder erwärmt und ein Auskühlen des Innenraums durch das Nachströmen kalter
Zuluft wird verhindert. Während dieser Phase ist die Betriebsart, die am Regler eingestellt wurde,
unwirksam. Im Anschluss schaltet der Regler das Lüftungsgerät wieder in die ursprünglich
eingestellte Betriebsart.
Standardmäßig ist ein auswaschbarer Staubfilter der Klasse G4 unauffällig und leicht zugänglich
in die Innenblende integriert. Dieser filtert grobe Stäube und allergene Partikel (wie z. B. grobe
Blütenpollen) aus der Luft, bevor diese in den Innenraum gelangen können. Die Staubfilter kön-
nen saisonal unabhängig eingesetzt werden. Für besondere Anforderungen sind optional Fein-,
Pollen- und Aktivkohlefilter erhältlich.
Ein dezentrales Lüftungssystem basiert auf einer freien Luftbewegung zwischen einzelnen Paaren
von Lüftungsgeräten. Daher dürfen innen liegende Türen nicht luftdicht verschlossen sein. Sorgen
Sie für geeignete Überströmmaßnahmen zur Schaffung eines Raumverbundes (Querlüftung).
10

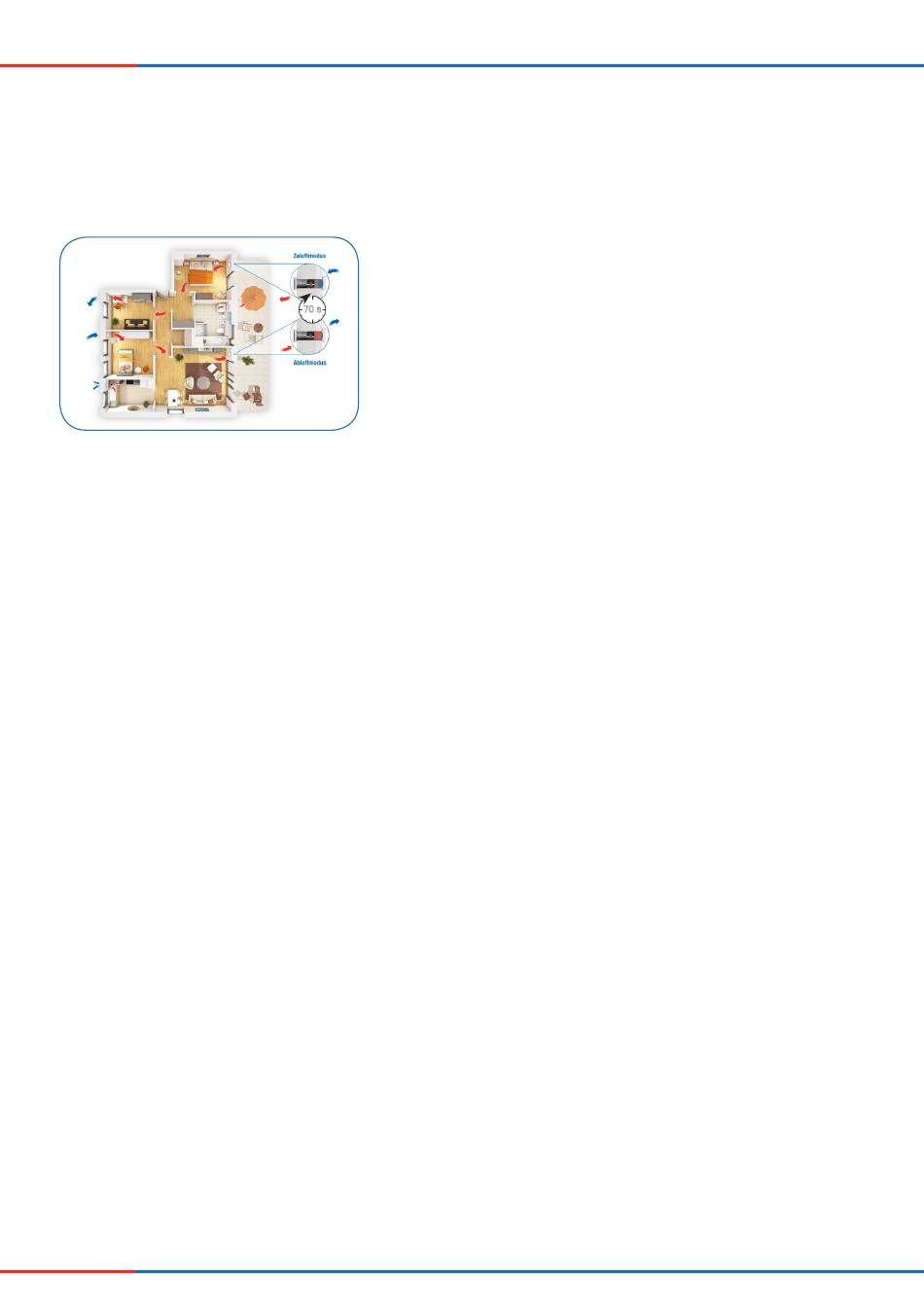

Lüftungssystem iV14-Zero
Das Lüftungssystem arbeitet nach dem Prinzip der Wärme-
rückgewinnung durch Richtungswechsel des Ventilators. Der
integrierte Wärmespeicher lädt sich mit der Wärmeenergie der
70 s
Raumluft auf, wenn sie nach außen strömt (Abluft). Nach 70
Sekunden wechselt der Reversier-Ventilator Xenion jeweils
die Drehrichtung. Nach dem Wechsel der Drehrichtung gibt er
die gespeicherte Wärmeenergie an die zugeführte Außenluft
(Zuluft) ab.
