Proline Promag H 100 PROFINET
Endress+Hauser

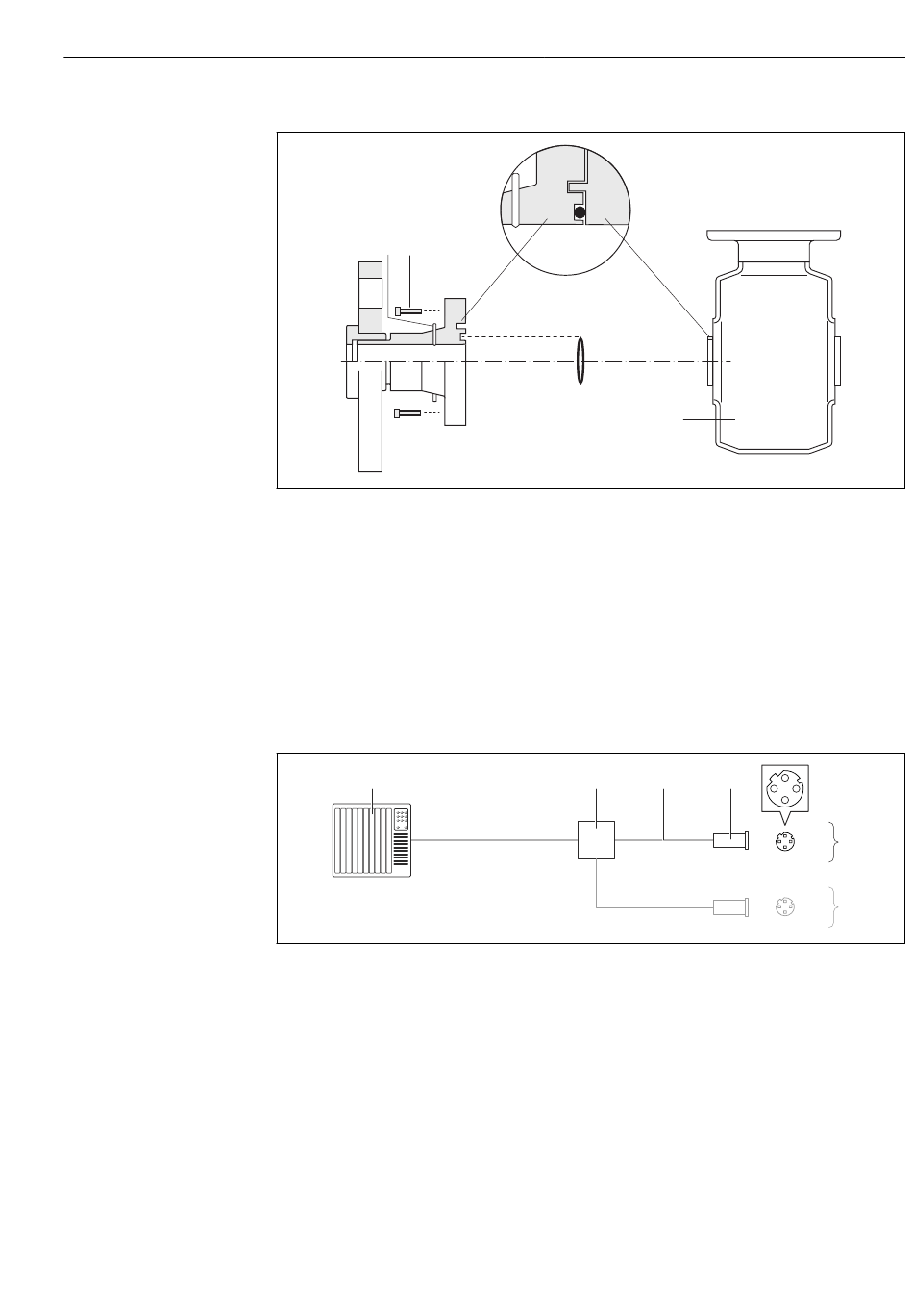

Potenzialausgleich über Erdungselektroden am Prozessanschluss
2 1
1 Sechskantschrauben Prozessanschluss
2 Integrierte Erdungselektroden
3 O-Ring-Dichtung
4 Messaufnehmer
7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

PROFINET
1
 11 Anschlussbeispiel für PROFINET
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten
4 Gerätestecker
5 Messumformer
7.4

Hardwareeinstellungen

7.4.1 Gerätenamen einstellen
Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell
identifiziert werden. Die Messstellenbezeichnung entspricht dem Gerätenamen (Name of
Elektrischer Anschluss
3
4
2 3 4
A0017293
5
5
A0016805
33
