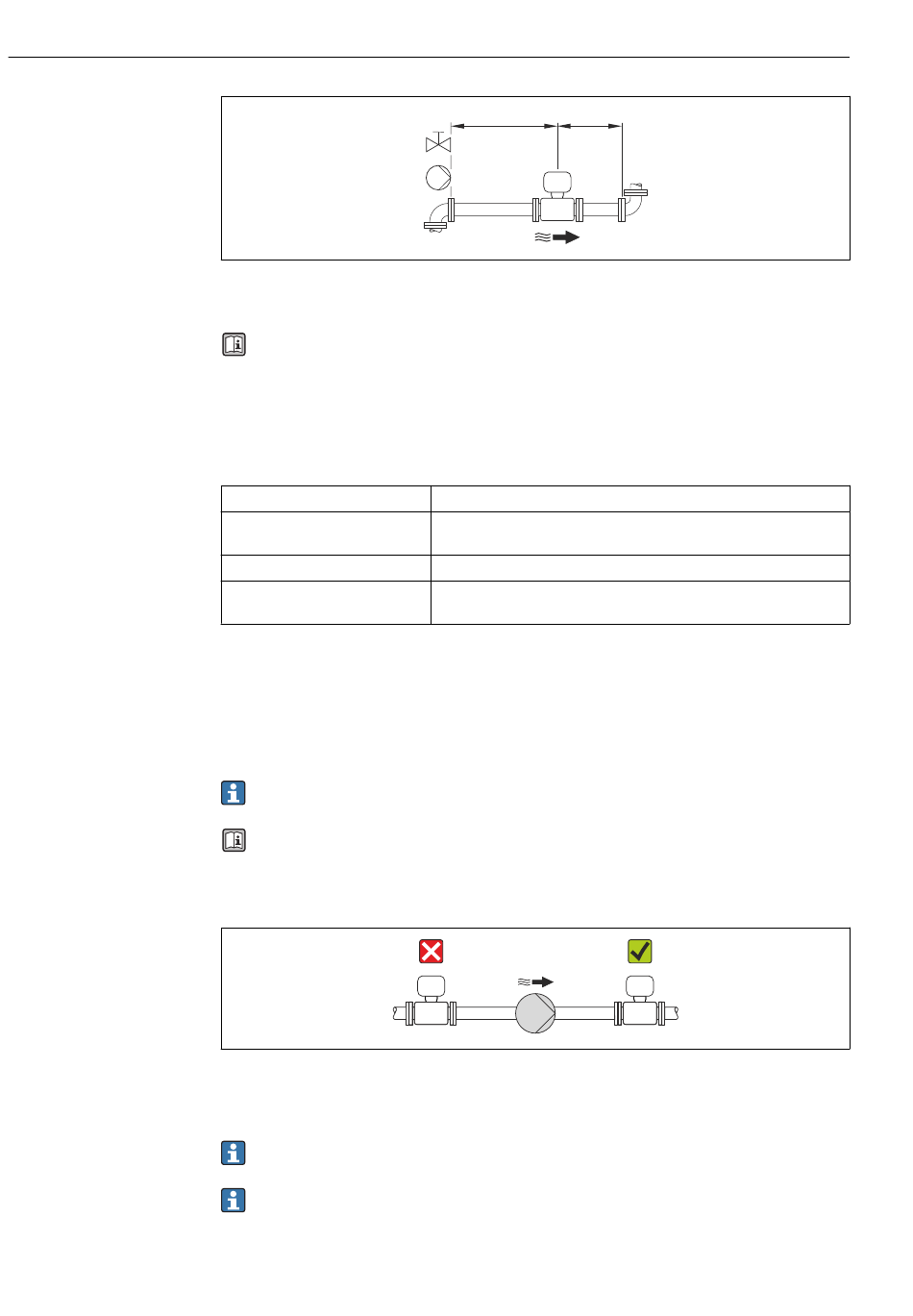

Montage
20
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2
Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messumformer
Vor-Ort-Anzeige
Messaufnehmer
Messrohrauskleidung
Bei Betrieb im Freien:
• Messgerät an einer schattigen Stelle montieren.
• Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
• Starke Bewitterung vermeiden.
Temperaturtabellen
Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger
Umgebungs- und Messstofftemperatur beachten.
Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicherheits-
hinweise" (XA) zum Gerät
Systemdruck
Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Mess-
rohrauskleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen.
Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsa-
tionsdämpfer einsetzen.
• Angaben zur Unterdruckfestigkeit der Messrohrauskleidung → 114
• Angaben zur Stoßfestigkeit des Messsystems → 113
• Angaben zur Schwingungsfestigkeit des Messsystems → 113
5 × DN
2 × DN
≥
≥
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F), außerhalb des Temperaturbereichs kann die
Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
–20...+60 °C (–4...+140 °F)
Den zulässigen Temperaturbereich der Messrohrauskleidung nicht über-
oder unterschreiten .
Proline Promag H 100 PROFINET
Endress+Hauser
A0016275
A0015594
