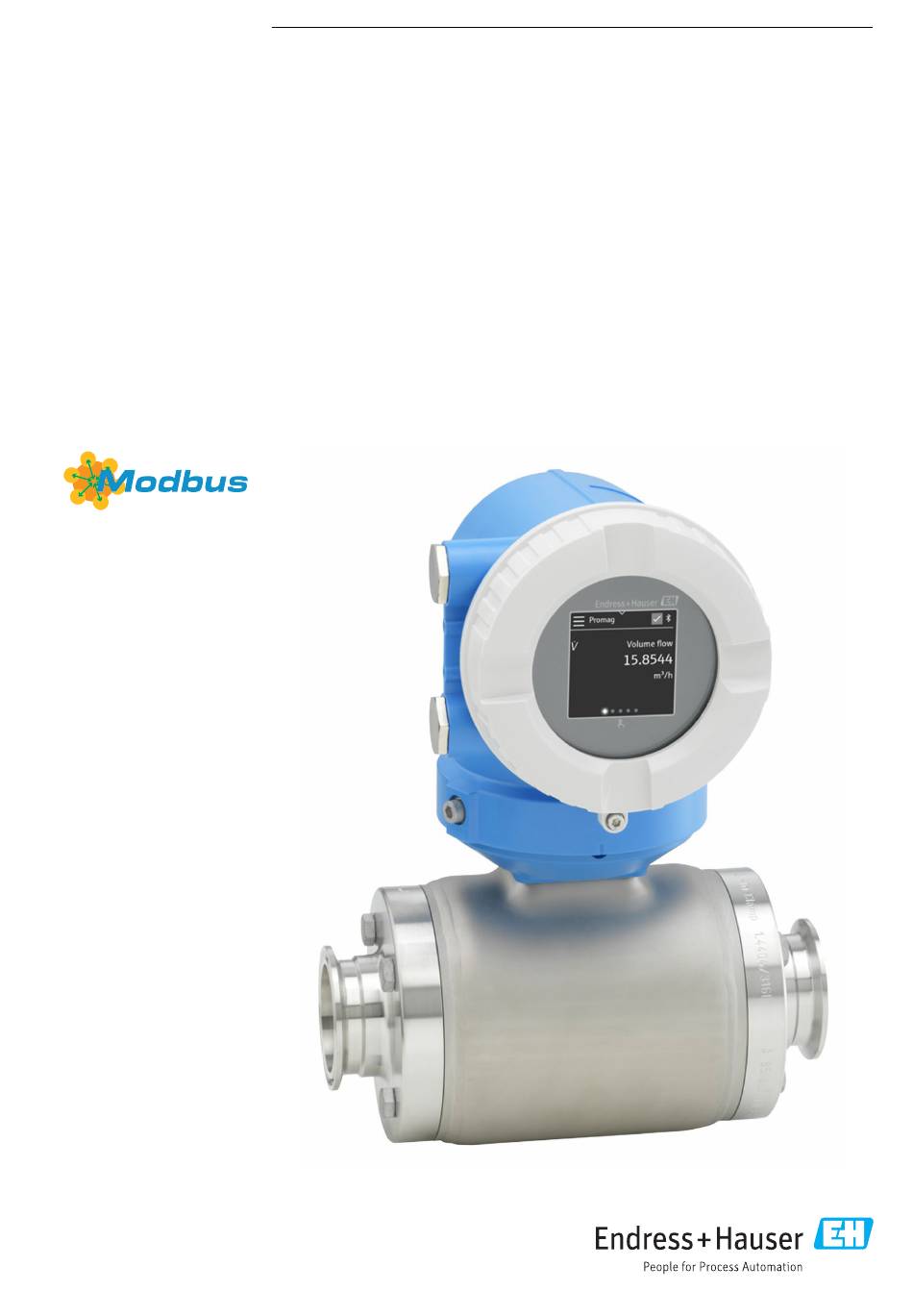

Seite 1 Products Solutions Services BA02071D/06/DE/02.22-00 71574512 2022-08-01 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag H 10 Magnetisch-induktives Durchflussmessgerät Modus RS485...
Seite 3 Proline Promag H 10 Modus RS485 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument Inbetriebnahme Dokumentfunktion Einbaukontrolle und Anschlusskontrolle Zugehörige Dokumentation IT-Sicherheit Symbole Gerätespezifische IT-Sicherheit Eingetragene Marken Gerät einschalten Inbetriebnahme durchführen Sicherheitshinweise Betrieb Anforderungen Fachpersonal Anforderungen Bedienpersonal Status der Geräteverriegelung ablesen Warenannahme und Transport...
Seite 4 Inhaltsverzeichnis Proline Promag H 10 Modus RS485 Zubehör Abmessungen in US-Einheiten Kompaktausführung Getrenntausführung Flanschanschluss Messaufnehmer Flanschanschlüsse Klemmverbindungen Schweißstutzen Verschraubungen Montagesets Zubehör Zubehör Gerätespezifisches Zubehör Kommunikationsspezifisches Zubehör Service-spezifisches Zubehör Systemkomponenten Anhang Beispiele für elektrische Anschlüsse Stichwortverzeichnis Endress+Hauser...
Seite 5 Proline Promag H 10 Modus RS485 Hinweise zum Dokument 1 Hinweise zum Dokument Dokumentfunktion Zugehörige Dokumentation Symbole Eingetragene Marken Endress+Hauser...
Seite 6 Hinweise zum Dokument Proline Promag H 10 Modus RS485 Dokumentfunktion Diese Betriebsanleitung liefert alle Informationen, die in verschiedenen Phasen des Lebenszyklus des Geräts benötigt werden: • Warenannahme und Produktidentifizierung • Lagerung und Transport • Montage und Anschluss • Inbetriebnahme und Bedienung •...
Seite 7 Proline Promag H 10 Modus RS485 Hinweise zum Dokument Symbole Warnhinweise GEFAHR Diese Kennzeichnung weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG Diese Kennzeichnung weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht...
Seite 8 Hinweise zum Dokument Proline Promag H 10 Modus RS485 Zu beachtende Maßnahme oder einzelner Handlungsschritt Handlungsschritte 1. 2. ,… Ergebnis eines Handlungsschritts Hilfe im Problemfall Sichtkontrolle Schreibgeschützter Parameter Explosionsschutz Explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich Endress+Hauser...
Seite 9 Bluetooth® Die Bluetooth-Wortmarke und Bluetooth-Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind.
Seite 11 Proline Promag H 10 Modus RS485 Sicherheitshinweise 2 Sicherheitshinweise Anforderungen Fachpersonal Anforderungen Bedienpersonal Warenannahme und Transport Aufkleber, Tags und Gravuren Umgebung und Prozess Arbeitssicherheit Einbau Elektrischer Anschluss Oberflächentemperatur Inbetriebnahme Änderungen am Gerät Endress+Hauser...
Seite 12 Sicherheitshinweise Proline Promag H 10 Modus RS485 Anforderungen Fachpersonal ‣ Einbau, elektrischer Anschluss, Inbetriebnahme, Diagnose und Wartung des Geräts nur durch ausgebildetes Fachpersonal durchführen lassen, das vom Anlagenbetreiber autorisiert wurde. ‣ Das ausgebildete Fachpersonal muss vor Arbeitsbeginn die Betriebsanlei- tung, Zusatzdokumentationen und Zertifikate sorgfältig lesen, verstehen und befolgen.
Seite 13 Proline Promag H 10 Modus RS485 Sicherheitshinweise ‣ Kabelspezifikation und Gerätespezifikation beachten. ‣ Kabel auf Beschädigung prüfen. ‣ Bei Einsatz im explosionsgefährdeten Bereich die Dokumentation "Sicher- heitshinweise" beachten. ‣ Potenzialausgleich herstellen. ‣ Erdung herstellen. Oberflächentemperatur Messstoffe mit hoher Temperatur können zu heißen Oberflächen auf dem Gerät führen.
Seite 15 Proline Promag H 10 Modus RS485 Produktinformationen 3 Produktinformationen Messprinzip Bestimmungsgemäße Verwendung Warenannahme Produktidentifizierung Transport Kontrolle der Lagerbedingungen Recycling der Verpackungsmaterialien Produktaufbau Firmware-Historie Gerätehistorie und Kompatibilität Endress+Hauser...
Seite 16 Produktinformationen Proline Promag H 10 Modus RS485 Messprinzip Magnetisch-induktive Durchflussmessung nach dem Faraday’schen Induktions- gesetz. Bestimmungsgemäße Verwendung Das Gerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach Ausführung misst das Gerät explosionsgefährliche, entzündliche, giftige und brandfördernde Messstoffe.
Seite 17 Proline Promag H 10 Modus RS485 Produktinformationen Produktidentifizierung Gerätebezeichnung Das Gerät besteht aus folgenden Teilen: • Messumformer Proline 10 • Messaufnehmer Promag H Messumformer-Typenschild 16 17 18 Order code: Ser. no.: Ext. ord. cd.: Date: A0042943  1 Beispiel Messumformer-Typenschild Schutzart Zulassungen für den explosionsgefährdeten Bereich, Elektrische Anschlussdaten...
Seite 18 Produktinformationen Proline Promag H 10 Modus RS485 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0043041  2 Beispiel Messaufnehmer-Typenschild Herstellungsort Bestellcode Seriennummer Erweiterter Bestellcode Zulassungen, Zertifikate und Schutzart Technische Daten Dokumentennummer sicherheitsrelevanter Zusatzdokumentation Durchflussrichtung Data Matrix Code Herstellungsdatum: Jahr-Monat CE-Kennzeichnung, C-Tick Zulässige Umgebungstemperatur (T...
Seite 19 Proline Promag H 10 Modus RS485 Produktinformationen Transport Schutzverpackung Als Schutz vor Beschädigung und Verschmutzung sind Schutzscheiben oder Schutzkappen auf den Prozessanschlüssen angebracht. In Originalverpackung transportieren HINWEIS Fehlende Originalverpackung! Beschädigung der Magnetspule. ‣ Gerät nur in der Originalverpackung anheben und transportieren.
Seite 20 Produktinformationen Proline Promag H 10 Modus RS485 Transport ohne Hebeösen GEFAHR Lebensgefahr durch hängende Lasten! Herabstürzen des Geräts. ‣ Gerät vor Drehen und Abrutschen sichern. ‣ Hängende Lasten nicht über Personen hinwegführen. ‣ Hängende Lasten nicht über ungeschützte Bereiche bewegen.
Seite 21 Proline Promag H 10 Modus RS485 Produktinformationen Kontrolle der Lagerbedingungen Sind die Schutzscheiben oder Schutzkappen auf den Prozessan-  schlüssen vorhanden? Ist das Gerät in der Originalverpackung?  Ist das Gerät vor Sonneneinstrahlung geschützt?  Ist sichergestellt, dass das Gerät nicht im Freien gelagert ist? ...
Seite 22 Produktinformationen Proline Promag H 10 Modus RS485 Produktaufbau Kompaktausführung Messumformer und Messaufnehmer bilden eine mechanische Einheit. A0043525  3 Wichtige Gerätekomponenten Gehäusedeckel Anzeigemodul Messumformergehäuse Messaufnehmer Endress+Hauser...
Seite 23 Proline Promag H 10 Modus RS485 Produktinformationen Getrenntausführung Messumformer und Messaufnehmer werden räumlich getrennt eingebaut. A0043524  4 Wichtige Gerätekomponenten Gehäusedeckel Anzeigemodul Messumformergehäuse Messaufnehmer Messaufnehmer-Anschlussgehäuse Verbindungskabel bestehend aus Spulenstromkabel und Elektrodenkabel Anschlussraumdeckel Endress+Hauser...
Seite 24 Produktinformationen Proline Promag H 10 Modus RS485 Firmware-Historie Liste der Firmware-Versionen und Änderungen zur Vorgängerversion Firmware-Version 01.00.zz Freigabedatum 2021-07-01 Original-Firmware Version der Betriebs- 01.21 anleitung Bestellmerkmal "Firm- Option 77 ware-Version" Gerätehistorie und Kompatibilität Liste der Gerätemodelle und Änderungen zum Vorgängermodell Gerätemodell A1...
Seite 25 Proline Promag H 10 Modus RS485 Einbau 4 Einbau Einbaubedingungen Einbau Gerät Einbaukontrolle Endress+Hauser...
Seite 26 Einbau Proline Promag H 10 Modus RS485 Einbaubedingungen Durchflussrichtung Gerät in Durchflussrichtung einbauen. Pfeilrichtung auf dem Typenschild beachten. A0041163 Einbau mit Einlaufstrecken und Auslaufstrecken Gerade und ungestörte Einlaufstrecken und Auslaufstrecken einhalten. ≥ 5 × DN ≥ 2 × DN Um Unterdruck zu vermeiden und um die Messgenauigkeitsspezifikatio- nen einzuhalten, den Messaufnehmer vor turbulenzerzeugenden Armatu- ren (z.
Seite 27 Proline Promag H 10 Modus RS485 Einbau Horizontale Einbaulage Messumformer unten Diese Einbaulage ist für folgende Anwendungen geeignet: • Für hohe Prozesstemperaturen, um die maximale Umgebungstemperatur für den Messumformer einzuhalten. • Um eine Überhitzung der Elektronik bei starker Erwärmung zu vermeiden, A0041161 das Messgerät mit dem Messumformerteil nach unten gerichtet einbauen.
Seite 28 Einbau Proline Promag H 10 Modus RS485 Einbauorte • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen. A0042131 Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen. A0042317 Einbau in der Nähe von Regelventilen...
Seite 29 Proline Promag H 10 Modus RS485 Einbau Einbau in der Nähe von Pumpen HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen! ‣ Gerät in Durchflussrichtung nach der Pumpe einbauen. ‣ Bei Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen Pulsati- onsdämpfer einbauen.
Seite 30 Einbau Proline Promag H 10 Modus RS485 Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke (Doppel- flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite einge- baut werden. Die dadurch erhöhte Strömungsgeschwindigkeit verbessert bei max. 8° sehr langsam fließendem Messstoff die Messgenauigkeit.
Seite 31 • Bei Kunststoffleitungen oder isoliert ausgekleideten Rohrleitungen erfolgt die Erdung über Erdungsringe. • Hinweise für den Einsatz von Erdungsringe beachten → Potenzialausgleich sicherstellen,  47. • Erdungsringe können bei Endress+Hauser separat bestellt werden → Geräte- spezifisches Zubehör,  156. Messaufnehmer einbauen 1. Messaufnehmer zwischen den Rohrleitungsflanschen einbauen.
Seite 32 Einbau Proline Promag H 10 Modus RS485 1. Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung befesti- gen. Eine dazu geeignete Einschweißhilfe kann als Zubehörteil separat bestellt werden → Messaufnehmer,  156. 2. Sechskantschrauben lösen. 3. Zum Entfernen von Messaufnehmer und Dichtung die Rohrleitung min- destens 8 mm (0,31 in) öffnen.
Seite 33 Proline Promag H 10 Modus RS485 Einbau Wandmontage Messumformer 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0043473  5 Maßeinheit mm (in) HINWEIS Zu hohe Umgebungstemperatur! Überhitzung der Elektronik kann das Messumformergehäuse beschädigen. ‣ Zulässigen Temperaturbereich der Umgebungstemperatur nicht überschrei- ten.
Seite 34 Einbau Proline Promag H 10 Modus RS485 Pfostenmontage Messumformer 20…70 ( 0.79 to 2.75) SW 13 A0043471  6 Maßeinheit mm (in) HINWEIS Zu hohe Umgebungstemperatur! Überhitzung der Elektronik kann das Messumformergehäuse beschädigen. ‣ Zulässigen Temperaturbereich der Umgebungstemperatur nicht überschrei- ten.
Seite 35 Proline Promag H 10 Modus RS485 Einbau Messumformergehäuse drehen Bestellmerkmal "Gehäuse", Option "Aluminium" 1. Befestigungsschrauben auf beiden Seiten des Messumformergehäuses lösen. HINWEIS Überdrehung des Messumformergehäuses! Innenliegende Kabel werden beschädigt. ‣ Messumformergehäuse max. 180° in jede Richtung drehen. 5 mm Messumformergehäuse in gewünschte Position drehen.
Seite 36 Einbau Proline Promag H 10 Modus RS485 Einbaukontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für das Gerät gewählt?  Entspricht die Pfeilrichtung auf dem Gerät der Durchflussrichtung ...
Seite 37 Proline Promag H 10 Modus RS485 Elektrischer Anschluss 5 Elektrischer Anschluss Anschlussbedingungen Anschluss Verbindungskabel Anschluss Messumformer Kabel entfernen Potenzialausgleich sicherstellen Hardware-Einstellungen Anschlusskontrolle Endress+Hauser...
Seite 38 Elektrischer Anschluss Proline Promag H 10 Modus RS485 Anschlussbedingungen Hinweise zum elektrischen Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Strom- schlag führen. ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fach- personal durchführen lassen. ‣ National gültige Installationsvorschriften einhalten.
Seite 39 Proline Promag H 10 Modus RS485 Elektrischer Anschluss Anschluss Verbindungskabel Verbindungskabel vorbereiten Spulenstromkabel 70 (2.76) 70 (2.76) 40 (1.57) 50 (1.97) 8 (0.31) 8 (0.3) 10 (0.4) A0044201 Aderendhülsen rot, 1,0 mm (0,04 in) 1. Eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung abtren- nen.
Seite 40 Elektrischer Anschluss Proline Promag H 10 Modus RS485 Elektrodenkabel 80 (3.15) 80 (3.15) 17 (0.67) 50 (1.97) 17 (0.67) 8 (0.31) 8 (0.3) ≥ 1 (0.04) A0044200 1. Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die Kabel- schirme nicht berühren. Mindestabstand = 1 mm (Ausnahme: grünes Kabel "GND")
Seite 41 Proline Promag H 10 Modus RS485 Elektrischer Anschluss Verbindungskabel anschließen Klemmenbelegung Verbindungskabel E2 S2 n.c. n.c. n.c. E1 E2 A0044619 Erdungsklemme außen Messumformergehäuse: Kabeleinführung für Spulenstromkabel Spulenstromkabel Messumformergehäuse: Kabeleinführung für Elektrodenkabel Elektrodenkabel Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Elektrodenkabel Erdungsklemme außen Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Spulenstromkabel Messaufnehmer-Anschlussgehäuse verdrahten...
Seite 42 Elektrischer Anschluss Proline Promag H 10 Modus RS485 1. Sechskantschraube des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel entfernen. 8 mm A0044737 HINWEIS Fehlender Dichtungsring führt zur mangelnden Gehäusedichtheit! Beschädigung des Geräts. ‣ Dichtungsring nicht aus der Kabeleinführung entfernen. 3. Spulenstromkabel und Elektrodenkabel durch entsprechende Kabeleinfüh- rung schieben.
Seite 43 Proline Promag H 10 Modus RS485 Elektrischer Anschluss 1. Innensechskantschraube der Sicherungskralle lösen. 2. Anschlussraumdeckel gegen den Uhrzeigersinn öffnen. HINWEIS Fehlender Dichtungsring führt zur mangelnden Gehäusedichtheit! Beschädigung des Geräts. ‣ Dichtungsring nicht aus der Kabeleinführung entfernen. 3 mm A0042376 3. Spulenstromkabel und Elektrodenkabel durch entsprechende Kabeleinfüh- rung schieben.
Seite 44 Elektrischer Anschluss Proline Promag H 10 Modus RS485 Anschluss Messumformer Anschlüsse Messumformer A0043283 Kabeleinführung für Energieversorgungskabel: Versorgungsspannung Erdungsklemme außen: Bei Messumformer aus Polycarbonat mit Rohradapter aus Metall Kabeleinführung für Signalkabel Erdungsklemme außen A0045438 Kabeleinführung für Energieversorgungskabel: Versorgungsspannung Kabeleinführung für Signalkabel Erdungsklemme außen...
Seite 45 Proline Promag H 10 Modus RS485 Elektrischer Anschluss Messumformer verdrahten • Passende Kabelverschraubung für Energieversorgungskabel und Signal- kabel verwenden. • Anforderungen an Energieversorgungskabel und Signalkabel beachten → Anforderung Anschlusskabel,  99 . • Für die digitale Kommunikation abgeschirmte Leitungen verwenden.
Seite 46 Elektrischer Anschluss Proline Promag H 10 Modus RS485 Zur Zugentlastung muss das Kabel in der Lasche sein. 7. Anzeigemodul hängen lassen. A0041354 8. Wenn vorhanden: Blindstopfen entfernen. HINWEIS Fehlender Dichtungsring führt zur mangelnden Gehäusedichtheit! Beschädigung des Geräts. ‣ Dichtungsring nicht aus der Kabeleinführung entfernen.
Seite 47 Erdungsringe dürfen die Kunststoffscheiben und Dichtungen nicht ent- fernt werden. Kunststoffscheiben und Dichtungen müssen immer eingebaut werden. • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Die Erdungsringe müssen kompatibel zum Elektrodenwerkstoff sein. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden.
Seite 48 Elektrischer Anschluss Proline Promag H 10 Modus RS485 Anschlussbeispiel Potenzialausgleich mit zusätzlichem Erdungsring HINWEIS Fehlender Potenzialausgleich führt zum elektrochemischen Abbau der Elektroden oder beeinflussen die Messgenauigkeit! Beschädigung des Geräts. ‣ Erdungsringe einbauen. ‣ Potenzialausgleich herstellen. 1. Sechskantschrauben (1) lösen. 2. Prozessanschluss vom Messaufnehmer (4) entfernen.
Seite 49 Proline Promag H 10 Modus RS485 Elektrischer Anschluss Hardware-Einstellungen Schreibschutz aktivieren 1. Innensechskantschraube der Sicherungskralle lösen. 2. Gehäusedeckel gegen den Uhrzeigersinn öffnen. 3 mm 1,5 Nm (1.1 lbf ft) A0041094 3. Lasche der Anzeigemodulhalterung drücken. 4. Anzeigemodul aus der Anzeigemodulhalterung ziehen.
Seite 50 Elektrischer Anschluss Proline Promag H 10 Modus RS485 Anschlusskontrolle Nur bei Getrenntausführung: Ist bei verbundenem Messaufnehmer und Messumformer die Seriennummer auf den  Typenschildern identisch? Ist der Potenzialausgleich korrekt hergestellt?  Ist die Schutzerdung korrekt hergestellt?  Sind Gerät und Kabel unbeschädigt (Sichtkontrolle)? ...
Seite 51 Proline Promag H 10 Modus RS485 Bedienung 6 Bedienung Übersicht Bedienmöglichkeiten Vor-Ort-Bedienung SmartBlue-App Endress+Hauser...
Seite 52 Bedienung Proline Promag H 10 Modus RS485 Übersicht Bedienmöglichkeiten XXXXX ṁ 3.23 kg/min m /min ³ 23.0 °C A0044206 Vor-Ort-Bedienung via Touchscreen Computer mit Bedientool, z. B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM Field Xpert SFX350 oder SFX370 via Bluetooth, z. B. SmartBlue-App Field Xpert SMT70 via Bluetooth, z.
Seite 53 Proline Promag H 10 Modus RS485 Bedienung Vertikal Streichen Zeigt weitere Listenpunkte an. Betriebsanzeige Während des laufenden Betriebs zeigt die Vor-Ort-Anzeige die Betriebsanzeige an. Die Betriebsanzeige besteht aus mehreren Seiten, zwischen denen gewech- selt werden kann. Die Betriebsanzeige kann individuell konfiguriert werden: Beschreibung Parameter →...
Seite 54 Bedienung Proline Promag H 10 Modus RS485 Schnellzugriff Das Menü Schnellzugriff enthält eine Auswahl an spezifischen Gerätefunktio- nen. Der Schnellzugriff ist auf der Vor-Ort-Anzeige am oberen Rand in der Mitte mit einem Dreieck gekennzeichnet. Schnellzugriff und Navigation XXXXX Quick links ṁ...
Seite 55 Proline Promag H 10 Modus RS485 Bedienung Tippen • Zur Betriebsanzeige zurück. • Menüs öffnen. Symbole Zur Betriebsanzeige zurück. Menü Benutzerführung Konfiguration des Geräts Menü Diagnose Fehlerbehebung und Steuerung des Geräteverhaltens Menü Applikation Anwendungsspezifische Anpassungen Menü System Geräteverwaltung und Benutzerverwaltung Sprache der Vor-Ort-Anzeige einstellen.
Seite 56 Bedienung Proline Promag H 10 Modus RS485 Diagnosemeldung öffnen Das Diagnoseverhalten ist auf der Vor-Ort-Anzeige am rechten Rand mit einem entsprechenden Symbol gekennzeichnet. Über Tippen auf das Sym- bol oder die Schaltfläche "Help" kann die Diagnosemeldung geöffnet wer- den. XXXXX...
Seite 57 Proline Promag H 10 Modus RS485 Bedienung Großbuchstaben Kleinbuchstaben Zahlen Sonderzeichen Datum Für alle Log-Funktionen besitzt das Gerät eine Echtzeituhr. Hier kann die Uhr- zeit konfiguriert werden. 20xx yyyy A0043043 Datum um 1 Schritt erhöhen. Aktueller Wert Datum um 1 Schritt verringern.
Seite 58 Bedienung Proline Promag H 10 Modus RS485 Download Endress+Hauser SmartBlue-App: • Google-Playstore (Android) • iTunes Apple-Shop (iOS Geräte) Unterstütze Funktionen • Konfiguration des Geräts • Zugriff auf Messwerte, Gerätestatus und Diagnoseinformationen Download der SmartBlue-App: 1. SmartBlue-App installieren und starten.  Eine LiveList zeigt alle verfügbaren Geräte an.
Seite 59 Proline Promag H 10 Modus RS485 Systemintegration 7 Systemintegration Gerätebeschreibungsdateien Modbus RS485-Informationen Endress+Hauser...
Seite 60 Systemintegration Proline Promag H 10 Modus RS485 Gerätebeschreibungsdateien Versionsdaten Firmware-Version 01.00.zz • Auf der Titelseite der Betriebsanleitung • Auf dem Messumformer-Typenschild → Messumformer-Typen- schild,  17 • System → Information → Gerätebezeichnung → Firmware-Version Freigabedatum Firmware-Version 04.2021 - Bedientools In nachfolgender Tabelle ist für die jeweiligen Bedientools die passende Geräte- beschreibungsdatei mit Bezugsquelle aufgelistet.
Seite 61 Proline Promag H 10 Modus RS485 Systemintegration Code Name Beschreibung Anwendung Write multiple registers Modbus-Master beschreibt mehrere Modbus-Register vom Beschreiben von mehreren Parame- Gerät mit 1 neuen Wert. tern Mit 1 Telegramm lassen sich max. 120 aufeinanderfol- gende Modbus-Register beschreiben.
Seite 62 Systemintegration Proline Promag H 10 Modus RS485 Die Übertragung der Bytes erfolgt abhängig von der Auswahl im Parameter "Bytereihenfolge". FLOAT Auswahl Byte-Reihenfolge 1 – 0 – 3 – 2 * Byte 1 Byte 0 Byte 3 Byte 2 (MMMMMMMM) (MMMMMMMM)
Seite 63 Proline Promag H 10 Modus RS485 Systemintegration Aufbau der Modbus-Data-Map Die Modbus-Data-Map besteht aus zwei Datensätzen: • Scan-Liste: Konfigurationsbereich Die zu gruppierenden Parameter werden in einer Scan-Liste festgelegt, indem ihre Modbus-Registeradressen in die Scan-Liste eingetragen werden. • Datenbereich Das Gerät liest die in der Scan-Liste eingetragenen Modbus-Registeradressen zyklisch aus und schreibt die zugehörigen Werte für die Parameter in den...
Seite 64 Systemintegration Proline Promag H 10 Modus RS485 Datenbereich Parameterwert Modbus-Registeradressen Datentyp Zugriff Start-Register End-Register (nur Float) Wert von Scan-List-Register 0 5051 5052 Integer/Float read/write Wert von Scan-List-Register 1 5053 5054 Integer/Float read/write Wert von Scan-List-Register ... Wert von Scan-List-Register 15 5081...
Seite 65 Proline Promag H 10 Modus RS485 Inbetriebnahme 8 Inbetriebnahme Einbaukontrolle und Anschlusskontrolle IT-Sicherheit Gerätespezifische IT-Sicherheit Gerät einschalten Inbetriebnahme durchführen Endress+Hauser...
Seite 66 Inbetriebnahme Proline Promag H 10 Modus RS485 Einbaukontrolle und Anschlusskontrolle Vor der Inbetriebnahme des Geräts sicherstellen, dass die Einbaukontrolle und Anschlusskontrolle durchgeführt wurden: • Einbaukontrolle → Einbaukontrolle,  36 • Anschlusskontrolle → Anschlusskontrolle,  50 IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird.
Seite 67 Proline Promag H 10 Modus RS485 Inbetriebnahme Allgemeine Hinweise für die Verwendung der Passwörter • Der bei Auslieferung gültige Freigabecode und Bluetooth-Schlüssel muss bei der Inbetriebnahme neu definiert werden. • Bei der Definition und Verwaltung des Freigabecodes und Bluetooth-Schlüs- sels die allgemein üblichen Regeln für die Erzeugung eines sicheren Passworts berücksichtigen.
Seite 68 Inbetriebnahme Proline Promag H 10 Modus RS485 Inbetriebnahme durchführen Vor-Ort-Bedienung Detaillierte Informationen zur Vor-Ort-Bedienung: → Bedienung,  52 1. Über das Symbol "Menü" das Hauptmenü öffnen.  Main menu XXXXX ṁ 3.23 kg/min Guidance Diagnostics Application ³ m /min 3.23 Ʃ...
Seite 69 Proline Promag H 10 Modus RS485 Inbetriebnahme SmartBlue-App mit dem Gerät verbinden 1. Bluetooth auf mobilem Handbediengerät, Tablet oder Smartphone aktivie- ren. 2. SmartBlue-App starten.  Eine Live-Liste zeigt alle verfügbaren Geräte an. 3. Gewünschtes Gerät auswählen.  SmartBlue-App zeigt den Geräte-Login an.
Seite 71 Proline Promag H 10 Modus RS485 Betrieb 9 Betrieb Status der Geräteverriegelung ablesen HistoROM-Datenmanagement Endress+Hauser...
Seite 72 Betrieb Proline Promag H 10 Modus RS485 Status der Geräteverriegelung ablesen Zeigt den höchsten Schreibschutz, der gerade aktiv ist. Navigation Menü "System" → Geräteverwaltung → Status Verriegelung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Status Verriegelung Zeigt den höchsten Schreibschutz, der gerade aktiv ist.
Seite 73 Proline Promag H 10 Modus RS485 Diagnose und Störungsbehebung 10 Diagnose und Störungsbehebung Allgemeine Störungsbehebungen Diagnoseinformation via LED Diagnoseinformation auf Vor-Ort-Anzeige Diagnoseinformation in FieldCare oder DeviceCare Anpassung Diagnoseinformationen Übersicht zu Diagnoseinformationen Anstehende Diagnoseereignisse Diagnoseliste Ereignislogbuch Gerät zurücksetzen Endress+Hauser...
Seite 74 Diagnose und Störungsbehebung Proline Promag H 10 Modus RS485 Allgemeine Störungsbehebungen Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige ist dunkel, keine Aus- Versorgungsspannung stimmt nicht Richtige Versorgungsspannung anle- gangsignale mit der Angabe auf dem Typenschild gen. überein. Versorgungsspannung ist falsch Versorgungsspannung umpolen.
Seite 75 Proline Promag H 10 Modus RS485 Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Gerät misst falsch. • Parametrierfehler • Parametrierung prüfen. • Das Gerät wird außerhalb des • Parametrierung korrigieren. Anwendungsbereichs betrieben. • Angegebene Grenzwerte beachten. Kein Signal am Frequenzausgang Gerät nutzt passiven Frequenzaus-...
Seite 76 Diagnose und Störungsbehebung Proline Promag H 10 Modus RS485 A0044231 Gerätestatus Bluetooth Status Bedeutung Gerätestatus (Normalbetrieb) Keine Stromversorgung Grün permanent Gerätestatus ist OK. Keine Warnung / Ausfall / Alarm Rot blinkend Warnung ist aktiv. Rot permanent Alarm ist aktiv. Bluetooth Bluetooth ist deaktiviert.
Seite 77 Proline Promag H 10 Modus RS485 Diagnose und Störungsbehebung Diagnoseinformation auf Vor-Ort-Anzeige Diagnosemeldung Die Vor-Ort-Anzeige zeigt Störungen als Diagnosemeldung im Wechsel mit der Betriebsanzeige an. XXXXX XXXXX ṁ 3.23 kg/min F180 m /min ³ Temperature 3.23 Ʃ exceeded 23.0 °C...
Seite 78 Diagnose und Störungsbehebung Proline Promag H 10 Modus RS485 Diagnoseinformation Mithilfe der Diagnoseinformation kann die Störung identifiziert werden. Der Kurztext zeigt einen Hinweis zur Störung an. Diagnoseinformation Diagnosecode Statussignal Diagnosenummer Kurztext ↓ ↓ ↓ Prozessgrenz- Beispiel wert A0013958 NAMUR NE 107 Diagnoseinformation in FieldCare oder DeviceCare Diagnosemöglichkeiten...
Seite 79 Proline Promag H 10 Modus RS485 Diagnose und Störungsbehebung Diagnoseinformation Diagnosecode Diagnosever- Diagnosenum- Statussignal Kurztext halten ↓ ↓ ↓ Prozess- Beispiel grenzwert A0013962 A0013958 NAMUR NE 107 Anpassung Diagnoseinformationen Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Die Zuordnung kann der Anwender bei bestimmten Diagnoseinfor- mationen im Untermenü...
Seite 80 Diagnose und Störungsbehebung Proline Promag H 10 Modus RS485 Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Diagnose zum Sensor Sensor 1 Kurzschluss 1. Sensorkabel und Sensor Warning erkannt prüfen 2. Heartbeat Verification aus- führen 3. Sensorkabel oder Sensor...
Seite 81 Proline Promag H 10 Modus RS485 Diagnose und Störungsbehebung Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Geräteverifizierung aktiv Geräteverifizierung aktiv, Warning bitte warten Sensorelektronik (ISEM) 1. Gerät nicht rücksetzen Warning fehlerhaft 2. Service kontaktieren Firmware-Update fehlge- 1.
Seite 82 Diagnose und Störungsbehebung Proline Promag H 10 Modus RS485 Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Simulation Stromausgang Simulation ausschalten Warning 1 aktiv Simulation Diagnoseer- Simulation ausschalten Warning eignis aktiv Elektronikmoduleinstel- 1. Messperiode und Integrati- Alarm lungen fehlerhaft onszeit prüfen...
Seite 83 Proline Promag H 10 Modus RS485 Diagnose und Störungsbehebung Diagnoseliste Das Untermenü Diagnoseliste zeigt bis zu 5 aktuell anstehende Diagnoseereig- nisse mit der dazugehörigen Diagnoseinformation an. Bei mehr als 5 Diagnose- ereignissen zeigt die Vor-Ort-Anzeige die Diagnoseinformation mit der höchsten Priorität an.
Seite 84 Diagnose und Störungsbehebung Proline Promag H 10 Modus RS485 Informationsereig- Ereignistext I1000 --------(Gerät i.O.) I1079 Sensor getauscht I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I11036 Datum/Uhrzeit erfolgreich eingestellt I11167 Datum/Uhrzeit resynchronisiert I1137 Anzeigemodul ersetzt I1151 Historie rückgesetzt I1155 Sensorelektroniktemperatur rückgesetzt...
Seite 85 Proline Promag H 10 Modus RS485 Diagnose und Störungsbehebung Gerät zurücksetzen Hier kann die gesamte Konfiguration oder ein Teil der Konfiguration auf einen definierten Zustand zurückgesetzt werden. Navigationspfad System → Geräteverwaltung → Gerät zurücksetzen Optionen Beschreibung Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt;...
Seite 87 Proline Promag H 10 Modus RS485 Wartung 11 Wartung Wartungsarbeiten Dienstleistungen Endress+Hauser...
Seite 88 Die Zeitspanne ist abhängig von: • der Häufigkeit der Reinigungszyklen • der Messstofftemperatur • der Reinigungstemperatur Ersatzdichtungen (Zubehörteil) Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen zur Wartung an, z. B. Rekalibrierung, Wartungsservice oder Gerätetests. Endress+Hauser Vertriebszentralen geben Auskunft über alle verfügbaren Dienstleistungen. Endress+Hauser...
Seite 89 Proline Promag H 10 Modus RS485 Entsorgung 12 Entsorgung Gerät ausbauen Gerät entsorgen Endress+Hauser...
Seite 90 Entsorgung Proline Promag H 10 Modus RS485 Gerät ausbauen 1. Gerät von der Versorgungsspannung trennen. 2. Alle Anschlusskabel entfernen. WARNUNG Prozessbedingungen können das Personal gefährden! ‣ Geeignete Schutzausrüstung tragen. ‣ Gerät und Rohrleitung abkühlen lassen. ‣ Gerät und Rohrleitung drucklos entleeren.
Seite 91 Proline Promag H 10 Modus RS485 Technische Daten 13 Technische Daten Eingang Ausgang Energieversorgung Kabelspezifikation Leistungsmerkmale Umgebung Prozess Konstruktiver Aufbau Vor-Ort-Anzeige Zertifikate und Zulassungen Anwendungspakete Endress+Hauser...
Seite 92 Technische Daten Proline Promag H 10 Modus RS485 Eingang Messgröße Direkte Messgrößen • Volumenfluss (proportional zur induzierten Spannung) • Leitfähigkeit (Bestellmerkmal "Sensoroption", Option CX) • Temperatur (DN 15…150 (½"…6") mit Bestellmerkmal "Sensoroption", Option CI "Messs- tofftemperaturmessung" ) Berechnete Messgrößen • Massefluss •...
Seite 93 Proline Promag H 10 Modus RS485 Technische Daten Durchflusskennwerte in US-Einheiten: ¹⁄₁₂ - 6" (DN 2 - 150) Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s)
Seite 94 Technische Daten Proline Promag H 10 Modus RS485 Ausgang Ausgangssignal Ausgangsvarianten Bestellmerkmal 020: Ausgang; Ein- Ausgangsvariante gang Option M • Modbus RS485 • Stromausgang 4 … 20 mA Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Stromausgang 4 ... 20 mA...
Seite 95 Proline Promag H 10 Modus RS485 Technische Daten Ausfallsignal Ausgangsverhalten bei Gerätealarm (Fehlerverhalten) Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Stromausgang 4 ... 20 mA 4 … 20 mA Wählbar: • Min. Wert: 3,59 mA •...
Seite 96 Technische Daten Proline Promag H 10 Modus RS485 Unterstützte Baudrate • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD • 9 600 BAUD • 19 200 BAUD • 38 400 BAUD • 57 600 BAUD • 115 200 BAUD Modus Datenübertragung...
Seite 97 Proline Promag H 10 Modus RS485 Technische Daten Energieversorgung Klemmenbelegung Die Klemmenbelegung ist auf einem Aufkleber dokumentiert. Folgende Klemmenbelegung steht zur Auswahl: Modbus RS485 und Stromausgang 4…20 mA (aktiv) Versorgungsspannung Ausgang 1 Ausgang 2 1 (+) 2 (–) 26 (+) 27 (–)
Seite 98 Technische Daten Proline Promag H 10 Modus RS485 Klemmen Federkraftklemmen • Für Litzen und Litzen mit Aderendhülsen geeignet. • Leiterquerschnitt 0,2 … 2,5 mm (24 … 12 AWG). Kabeleinführungen • Kabelverschraubung: M20×1,5 für Kabel ⌀6 … 12 mm (0,24 … 0,47 in) •...
Seite 99 Proline Promag H 10 Modus RS485 Technische Daten Kabelspezifikation Anforderung Anschlusskabel Elektrische Sicherheit Gemäß den gültigen nationalen Vorschriften. Zulässiger Temperaturbereich • Die im jeweiligen Land geltenden Installationsrichtlinien beachten. • Kabel müssen für die zu erwartenden Minimaltemperaturen und Maximal- temperaturen geeignet sein.
Seite 100 Technische Daten Proline Promag H 10 Modus RS485 Elektrodenkabel Aufbau 3×0,38 mm (20 AWG) mit gemeinsamem, geflochtenem Kupferschirm (⌀  9,5 mm (0,37 in)) und einzeln abgeschirmten Adern Bei Nutzung der Messstoffüberwachung (MSÜ): 4×0,38 mm (20 AWG)) mit gemeinsamem, geflochtenem Kupferschirm (⌀...
Seite 101 Proline Promag H 10 Modus RS485 Technische Daten 0.5 % 10 [m/s] 32 [ft/s] A0045827 Temperatur ±3 °C (±5,4 °F) Elektrische Leitfähigkeit Max. Messabweichung nicht spezifiziert. Genauigkeit der Ausgänge Stromausgang ±5 µA Impuls-/Frequenzausgang Max. ±100 ppm v. M. (über den kompletten Umgebungstemperaturbereich)
Seite 102 Technische Daten Proline Promag H 10 Modus RS485 Umgebung Umgebungstemperaturbereich Messumformer –40 … +60 °C (–40 … +140 °F) Vor-Ort-Anzeige –20 … +60 °C (–4 … +140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Vor-Ort- Anzeige beeinträchtigt sein. Messaufnehmer –40 …...
Seite 103 Proline Promag H 10 Modus RS485 Technische Daten Schocks, Halbsinus 6 ms 30 g • In Anlehnung an IEC 60068-2-27 • 3 positive und 3 negative Schocks Stoß Durch raue Handhabung in Anlehnung an IEC 60068-2-31. Getrenntausführung (Messaufnehmer) Schwingen, sinusförmig 2 …...
Seite 104 Technische Daten Proline Promag H 10 Modus RS485 Prozess Messstofftemperaturbereich –20 … +150 °C (–4 … +302 °F) [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0027450 Umgebungstemperatur Messstofftemperatur Leitfähigkeit Die Mindestleitfähigkeit beträgt: • 5 µS/cm für Flüssigkeiten im Allgemeinen •...
Seite 105 Proline Promag H 10 Modus RS485 Technische Daten [ S/cm] µ L max L max A0047485  9 Zulässige Verbindungskabellänge = Zulässiger Bereich Farbige Fläche = Verbindungskabellänge in [m] ([ft]) = Messstoffleitfähigkeit [µS/cm] = Bestellmerkmal 013 "Funktionalität", Option A "Standardmessumformer"...
Seite 106 Technische Daten Proline Promag H 10 Modus RS485 Druck-Temperatur-Kurven Maximal erlaubter Messstoffdruck in Abhängigkeit von der jeweiligen Messs- tofftemperatur. Die Angaben beziehen sich auf alle drucktragenden Teile des Geräts. Prozessanschlüsse mit O-Ring-Dichtung, DN 2…25 (1/12…1") Maximal erlaubter Messstoffdruck in Abhängigkeit von der jeweiligen Messs- tofftemperatur.
Seite 107 Proline Promag H 10 Modus RS485 Technische Daten Verschraubung nach ISO 288 / DIN2999, NPT Schweißstutzen nach DIN EN ISO 1127, ISO 2037 Rostfreier Stahl [psi] [bar] PN 40 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0028928-DE Prozessanschlüsse mit aseptischer Formdichtung, DN 2…25 (1/12…1")
Seite 108 Technische Daten Proline Promag H 10 Modus RS485 Flansch DIN 11864-2 Form A, Bundflansch Gewindestutzen nach DIN 11864-1 Rostfreier Stahl [psi] [bar] PN 16 : DN 40...100 1 ½...4") PN 10 DN 125...150 5...6" -60 -40 -20 0 20 40 60 80 100 180 [°C]...
Seite 109 Proline Promag H 10 Modus RS485 Technische Daten Konstruktiver Aufbau Gewicht Alle Werte beziehen sich auf Geräte mit Flanschen der Standarddruckstufe. Gewichtsangaben sind Richtlinien. Abhängig von der Druckstufe und Bauart können die Gewichtsangaben geringer ausfallen. Getrenntausführung Messumformer • Polycarbonat: 1,4 kg (3,1 lbs) •...
Seite 110 Technische Daten Proline Promag H 10 Modus RS485 Nennweite Druckstufe Innendurchmesser Prozessanschluss EN (DIN) [mm] [in] [bar] [mm] [in] PN 10/16 120,0 4,72 PN 10/16 146,5 5,77 Abhängig von Prozessanschluss und verwendeten Dichtungen Werkstoffe Messumformergehäuse Bestellmerkmal "Gehäuse" • Option A: Aluminium, AlSi10Mg, beschichtet •...
Seite 111 Proline Promag H 10 Modus RS485 Technische Daten Prozessanschlüsse • Rostfreier Stahl, 1.4404 (F316L) • PVDF • Klebemuffe aus PVC Wandmontageset Rostfreier Stahl, 1.4301 (304) Erfüllt nicht die Installations-Richtlinien des hygienischen Designs. Distanzstück Rostfreier Stahl 1.4435 (F316L) Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Rohrmontageset Rostfreier Stahl, 1.4301 (304)
Seite 112 Technische Daten Proline Promag H 10 Modus RS485 Vor-Ort-Anzeige Bedienkonzept Bedienmöglichkeit • Bedienung über Vor-Ort-Anzeige mit Touchscreen. • Bedienung über SmartBlue-App. Menüstruktur Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben: • Diagnose • Applikation • System • Benutzerführung • Sprache Inbetriebnahme • Inbetriebnahme über ein geführtes Menü (Assistent Inbetriebnahme).
Seite 113 Proline Promag H 10 Modus RS485 Technische Daten Bedientools Bedientools Bediengerät Schnittstelle Weitere Informationen DeviceCare SFE100 • Notebook • Service-Schnittstelle Innovationsbroschüre IN01047S • PC • Tablet mit Microsoft • Feldbus-Protokoll Windows-System FieldCare SFE500 • Notebook • Service-Schnittstelle Betriebsanleitung BA00027S und •...
Seite 114 Technische Daten Proline Promag H 10 Modus RS485 • FDA Nur für Messgeräte mit dem Bestellmerkmal "Test, Zeugnis", Option J2 "US Food Contact Materials FDA CFR 21" wird eine seriennummernspezifische Erklärung erstellt, welche die Erfüllung der Anforderung der FDA belegt.
Seite 115 Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei einer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Website: www.endress.com. Heartbeat Verification + Monitoring Heartbeat Verification Verfügbarkeit ist abhängig von der Bestellstruktur.
Seite 116 Technische Daten Proline Promag H 10 Modus RS485 Hartbeat Monitoring liefert kontinuierlich für das Messprinzip charakteristische Daten an ein externes Condition Monitoring System zum Zweck der vorbeugen- den Wartung oder der Prozessanalyse. Diese Daten ermöglichen: • Im Kontext mit weiteren Informationen, Rückschlüsse auf die zeitliche Beein- trächtigung der Messleistung durch Prozesseinflüsse, z.
Seite 117 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten 14 Abmessungen in SI-Einheiten Kompaktausführung Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Bestellmerkmal "Gehäuse", Option M "Kompakt, Polycarbonat " Getrenntausführung Getrenntausführung Messumformer Getrenntausführung Messaufnehmer Flanschanschluss Messaufnehmer Flanschanschlüsse Flansch DIN 11864-2 Form A, Nutflanch Flansch DIN 11864-2 Form A, Bundflansch Flansch gemäß...
Seite 118 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Kompaktausführung Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" A0043172 [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ¹⁄₁₂ 2,25 ¹⁄₃₂ ⁵⁄₁₆ ½ – 22,6 – 26,0 1 ½ 34,8 47,5 –...
Seite 119 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten Bestellmerkmal "Gehäuse", Option M "Kompakt, Polycarbonat " A0043172 [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ¹⁄₁₂ 2,25 ¹⁄₃₂ ⁵⁄₁₆ ½ – 22,6 – 26,0 1 ½ 34,8 47,5 –...
Seite 120 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Getrenntausführung Getrenntausführung Messumformer A0042715 Bestellmerkmal "Gehäuse" [mm] [mm] [mm] [mm] [mm] Option N "Getrennt, Polycarbonat" Option P "Getrennt, Alu, beschichtet" Je nach verwendeter Kabeleinführung: Werte bis + 30 mm Endress+Hauser...
Seite 121 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten Getrenntausführung Messaufnehmer A0043178 [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ¹⁄₁₂ 2,25 ¹⁄₃₂ ⁵⁄₁₆ ½ – 22,6 – 26,0 1 ½ 34,8 47,5 – 60,2 72,9 97,4 – 120,0...
Seite 122 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Flanschanschluss Messaufnehmer E – E – A0017657  10 Frontansicht ohne Prozessanschlüsse [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ¹⁄₁₂ 41,6 ¹⁄₃₂ 41,6 ⁵⁄₁₆ 41,6 ½...
Seite 123 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten ±0.5° ±0.5° 90° 60° [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Gewindelöcher 140,7 133,5 114,0 88,9 72,9 – 166,7 159,5 141,0 114,3 97,4 – – 198,7 191,5 171,0...
Seite 124 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Flanschanschlüsse Flansch DIN 11864-2 Form A, Nutflanch Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option DQS Passend zu Rohrleitung nach EN 10357 Serie A, Nutflansch DN 2 … 8 standardmäßig mit DN 10 Flanschen Oberflächenrauheit: Ra...
Seite 125 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N): PN 40 Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option D5S Oberflächenrauheit: EN 1092-1 Form B1 (DIN 2526 Form C), Ra ≤ 1,6 µm DN 2 … 8 standardmäßig mit DN 15 Flanschen...
Seite 126 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Flansch in Anlehnung an ASME B16.5, Class 150 Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option A1S Oberflächenrauheit: Ra ≤ 1,6 µm DN 2 … 8 standardmäßig mit DN 15 Flanschen [mm] [mm] [mm]...
Seite 127 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten Klemmverbindungen Tri-Clamp 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option FAS Passend zu Rohrleitung nach ASME BPE (DIN 11866 Reihe C) Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 128 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Schweißstutzen Schweißstutzen nach EN 10357 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option DAS Passend zu Rohrleitung EN 10357 Serie A Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 129 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten Rohrleitung [mm] [mm] [mm] [mm] [mm] 2 … 8 12,7 × 1,65 118,2 19,05 × 1,65 118,2 25,4 × 1,60 22,6 118,2 38 × 1,2 35,6 51 × 1,2 48,6 63,5 × 1,6...
Seite 130 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Schweißstutzen nach ASME BPE 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option AAS Passend zu Rohrleitung nach ASME BPE (DIN 11866 Reihe C) Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (Mass B) beachten.
Seite 131 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten Verschraubungen Gewindestutzen nach DIN 11851 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option DCS Passend zu Rohrleitung EN 10357 Serie B (DN 2…25) Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 132 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Gewindestutzen nach DIN 11864-1, Form A 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option DDS Passend zu Rohrleitung EN 10357 Serie A Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 133 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten Außengewinde nach ISO 228/DIN 2999 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option I2S Passend zu Innengewinde ISO 228/DIN 2999 Oberflächenrauheit: Ra ≤ 1,6 µm Rohrleitung [mm] [mm] [mm] [mm] [mm] 2 … 8 R ³⁄₈...
Seite 134 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Montageset Wandmontageset A0005537 Ø D [mm] [mm] [mm] [mm] [mm] [mm] Endress+Hauser...
Seite 135 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten Zubehör Erdungsringe Bestellcode: DK5HR-**** 1.4435 (316L), Alloy C22, Tantal Für Losflansch aus PVDF und Klebemuffe aus PVC [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 2 … 8 17,6...
Seite 136 Abmessungen in SI-Einheiten Proline Promag H 10 Modus RS485 Außengewinde mit O-Ring-Dichtung Bestellcode: DKH**-GD** 1.4404/316L Passend zu Innengewinde NPT Oberflächenrauheit: Ra ≤ 1,6 µm Gewinde [mm] [mm] [mm] [mm] [mm] 2 … 8 NPT 3/8 R 15,5 × 3/8 NPT ½...
Seite 137 Proline Promag H 10 Modus RS485 Abmessungen in SI-Einheiten Tri-Clamp Bestellcode: DKH**-HF** 1.4404 (316L) Passend zu Rohrleitung BS 4825 / ASME BPE (Einschnürrung von OD 1" nach DN15) Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 139 Proline Promag H 10 Modus RS485 Abmessungen in US-Einheiten 15 Abmessungen in US-Einheiten Kompaktausführung Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Bestellmerkmal "Gehäuse", Option M "Kompakt, Polycarbonat " Getrenntausführung Getrenntausführung Messumformer Getrenntausführung Messaufnehmer Flanschanschluss Messaufnehmer Flanschanschlüsse Flansch in Anlehnung an ASME B16.5, Class 150...
Seite 140 Abmessungen in US-Einheiten Proline Promag H 10 Modus RS485 Kompaktausführung Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" A0043172 [mm] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ 5,47 7,01 9,25 1,89 1,69 0,089 3,39 ¹⁄₃₂ 5,47 7,01 9,25 1,89 1,69...
Seite 141 Proline Promag H 10 Modus RS485 Abmessungen in US-Einheiten Bestellmerkmal "Gehäuse", Option M "Kompakt, Polycarbonat " A0043172 [mm] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ 6,77 9,13 2,17 1,69 0,089 3,39 ¹⁄₃₂ 6,77 9,13 2,17 1,69 0,18 3,39 ⁵⁄₁₆...
Seite 142 Abmessungen in US-Einheiten Proline Promag H 10 Modus RS485 Getrenntausführung Getrenntausführung Messumformer A0042715 Bestellmerkmal "Gehäuse" [in] [in] [in] [in] [in] Option N "Getrennt, Polycarbonat" 7,36 6,77 12,09 5,12 Option P "Getrennt, Alu, beschichtet" 5,47 7,28 7,01 12,17 5,12 Je nach verwendeter Kabeleinführung: Werte bis +1,18 in...
Seite 143 Proline Promag H 10 Modus RS485 Abmessungen in US-Einheiten Getrenntausführung Messaufnehmer A0043178 [mm] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ 8,15 5,08 2,17 1,69 0,089 3,39 ¹⁄₃₂ 8,15 5,08 2,17 1,69 0,18 3,39 ⁵⁄₁₆ 8,15 5,08 2,17 1,69...
Seite 144 Abmessungen in US-Einheiten Proline Promag H 10 Modus RS485 Flanschanschluss Messaufnehmer E – E – A0017657  12 Frontansicht ohne Prozessanschlüsse [mm] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [mm] ¹⁄₁₂ 2,44 1,64 1,34 0,35 0,94...
Seite 145 Proline Promag H 10 Modus RS485 Abmessungen in US-Einheiten ±0.5° ±0.5° 90° 60° [mm] [in] [in] [in] [in] [in] [in] [mm] [in] [in] Gewindelöcher 5,54 5,26 4,49 2,87 0,47 0,67 – 6,56 6,28 5,55 3,83 0,47 0,67 – – 7,82...
Seite 146 Abmessungen in US-Einheiten Proline Promag H 10 Modus RS485 Flanschanschlüsse Flansch in Anlehnung an ASME B16.5, Class 150 Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option A1S Oberflächenrauheit: Ra ≤ 63 µin DN ¹⁄₁₂" … ⁵⁄₁₆ " standardmäßig mit DN ½ " Flanschen...
Seite 147 Proline Promag H 10 Modus RS485 Abmessungen in US-Einheiten Schweißstutzen Schweißstutzen nach ISO 1127 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option A2S Passend zu Rohrleitung ISO 1127, series 1 Oberflächenrauheit: Ra = 30 µin Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (Mass B) beachten.
Seite 148 Abmessungen in US-Einheiten Proline Promag H 10 Modus RS485 Rohrleitung [in] [in] [in] [in] [in] ¹⁄₁₂ … ⁵⁄₁₆ 0,5 × 0,065 0,35 4,65 ½ 0,75 × 0,065 0,75 0,63 4,65 1 × 0,065 0,89 4,65 1 ½ 1,5 × 0,065...
Seite 149 Proline Promag H 10 Modus RS485 Abmessungen in US-Einheiten Verschraubungen Gewindestutzen nach SMS 1145 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option SAS Oberflächenrauheit: Ra = 30 µin Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten. Rohrleitung DN SMS 1145...
Seite 150 Abmessungen in US-Einheiten Proline Promag H 10 Modus RS485 Montagesets Wandmontageset A0005537 Ø D [in] [in] [in] [in] [in] [in] 5,39 4,33 4,72 0,28 4,92 3,46 Endress+Hauser...
Seite 151 Proline Promag H 10 Modus RS485 Abmessungen in US-Einheiten Zubehör Distanzstück Bestellcode: DK5HB-**** [in] [in] [in] [in] [in] 2,87 5,54 5,55 1,30 3,83 6,56 6,38 1,30 A0017294 Bestellbare Klemmenverbindungen mit aseptischer Formdichtung Bestellcode: DKH**-HF** 1.4404 (316L) Passend zu Rohrleitung BS 4825 / ASME BPE (Einschnürrung von OD 1" nach DN15) Oberflächenrauheit: Ra...
Seite 152 Abmessungen in US-Einheiten Proline Promag H 10 Modus RS485 Bestellbare Verschraubungen mit O-Ring-Dichtung A0027509 Außengewinde 1.4404 (316L) Bestellcode: DKH**-GD** Passend zu Innengewinde NPT [in] [in] [in] [in] [in] ¹⁄₁₂ … ³⁄₈ NPT 3/8 R 0,61 × 3/8 0,39 7,39 ½...
Seite 153 Proline Promag H 10 Modus RS485 Abmessungen in US-Einheiten Erdungsringe Bestellcode: DK5HR-**** 1.4435 (316L), Alloy C22, Tantal Für Losflansch aus PVDF und Klebemuffe aus PVC [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ … ³⁄₈ 0,35 0,87...
Seite 155 Proline Promag H 10 Modus RS485 Zubehör 16 Zubehör Gerätespezifisches Zubehör Kommunikationsspezifisches Zubehör Service-spezifisches Zubehör Systemkomponenten Endress+Hauser...
Seite 156 Zubehör Proline Promag H 10 Modus RS485 Gerätespezifisches Zubehör Messumformer Zubehör Beschreibung Bestellnummer  Messumformer Proline 10 Einbauanleitung EA01350D 5XBBXX-*…* Wetterschutzhaube Schutz des Geräts vor Wettereinflüssen: 71502730  Einbauanleitung EA01351D Verbindungskabel Bestellung mit dem Gerät möglich. DK5013-*…* Folgende Kabellängen sind verfügbar: Bestellmerkmal "Kabel, Sensoran- schluss"...
Seite 157 Zubehör Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet die Geräte von Endress+Hauser mit der CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und USB-Schnittstelle eines Computers oder Laptops.  Technische Information TI405C/07 Fieldgate FXA42 Übertragung von Messwerten angeschlossener 4 … 20 mA analoger und digitaler Geräte.
Seite 158 Zubehör Proline Promag H 10 Modus RS485 Systemkomponenten Zubehör Beschreibung Memograph M Bildschirmschreiber: • Aufzeichnen der Messwerte • Überwachen der Grenzwerte • Analysieren der Messstellen  • Technische Information TI00133R • Betriebsanleitung BA00247R iTEMP Temperaturtransmitter: • Messen des Absolutdrucks und Relativdrucks von Gasen, Dämpfen und Flüssigkeiten •...
Seite 159 Proline Promag H 10 Modus RS485 Anhang 17 Anhang Beispiele für elektrische Anschlüsse Endress+Hauser...
Seite 160 Anhang Proline Promag H 10 Modus RS485 Beispiele für elektrische Anschlüsse Modbus RS485 A0028765  14 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm Verteilerbox Messumformer Stromausgang 4 ... 20 mA (aktiv) 4...20 mA...
Seite 161 Proline Promag H 10 Modus RS485 Stichwortverzeichnis Stichwortverzeichnis Druckverlust ......108 Durchflussgrenze .
Seite 162 Stichwortverzeichnis Proline Promag H 10 Modus RS485 Gewicht Scan-Liste ......63 Transport (Hinweise) .
Seite 163 Proline Promag H 10 Modus RS485 Stichwortverzeichnis Umgebungsbedingungen Lagertemperatur ......102 Umgebungstemperatur ....102 Vibrationsfestigkeit und Schockfestigkeit .
Seite 164 *71574512* 71574512 www.addresses.endress.com...
