6 Montage
6.1

Montagebedingungen

6.1.1

Montageposition

Montageort
Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus-
reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol-
gende Einbauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein
Siphon mit einem Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes
vermieden und somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem
ein Abreißen des Flüssigkeitsstroms in der Rohrleitung.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung

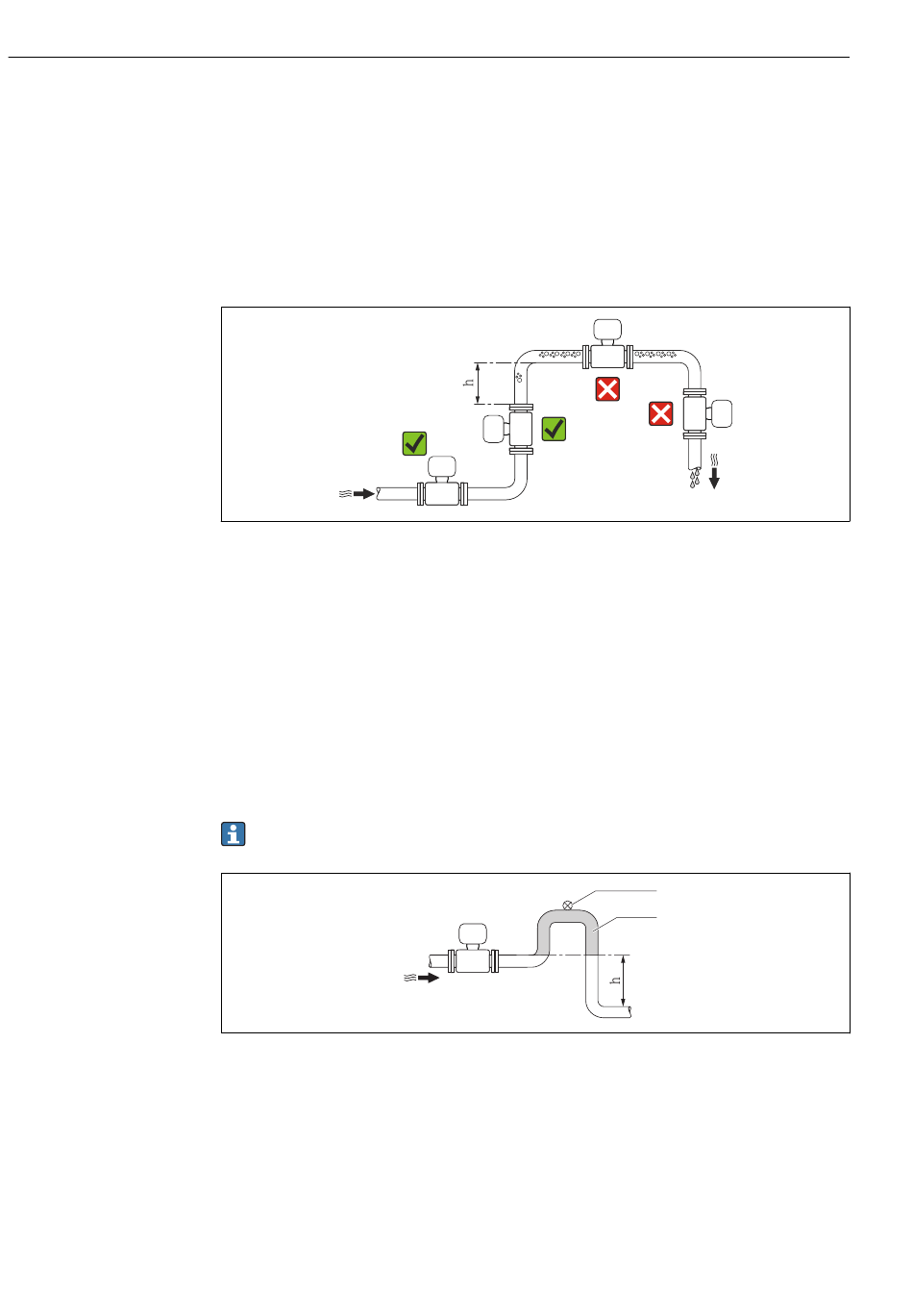

 4 Einbau in eine Fallleitung
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen.
