Elektrischer Anschluss
36

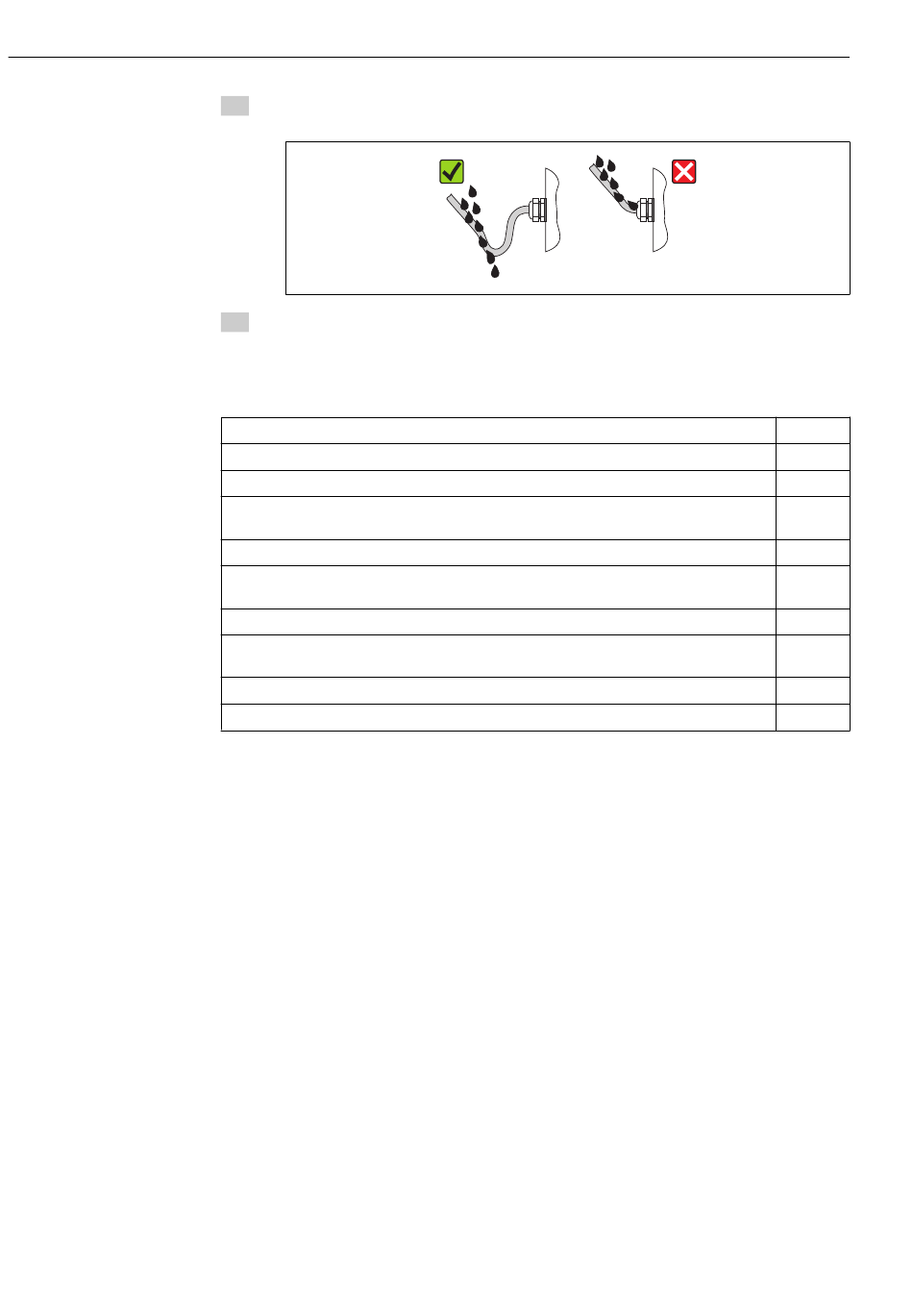

4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.6

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen ?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" →  35?
Je nach Geräteausführung: Sind alle Gerätestecker fest angezogen →  30?
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild übe-
rein ?
Ist die Klemmenbelegung oder Pinbelegung Gerätestecker korrekt?
Wenn Versorgungsspannung vorhanden: Leuchtet die Power-Leuchtdiode auf dem Elektronikmo-
dul des Messumformers grün ?
Ist der Potenzialausgleich korrekt durchgeführt →  31?
Je nach Geräteausführung: Ist die Sicherungskralle oder Befestigungsschraube fest angezogen?
Proline Promag H 100 PROFINET
Endress+Hauser
A0013960










