Vibrationen
Bei sehr starken Vibrationen müssen Rohrleitung und Messaufnehmer abgestützt und
fixiert werden.
• Angaben zur Stoßfestigkeit des Messsystems →  113
• Angaben zur Schwingungsfestigkeit des Messsystems →  113

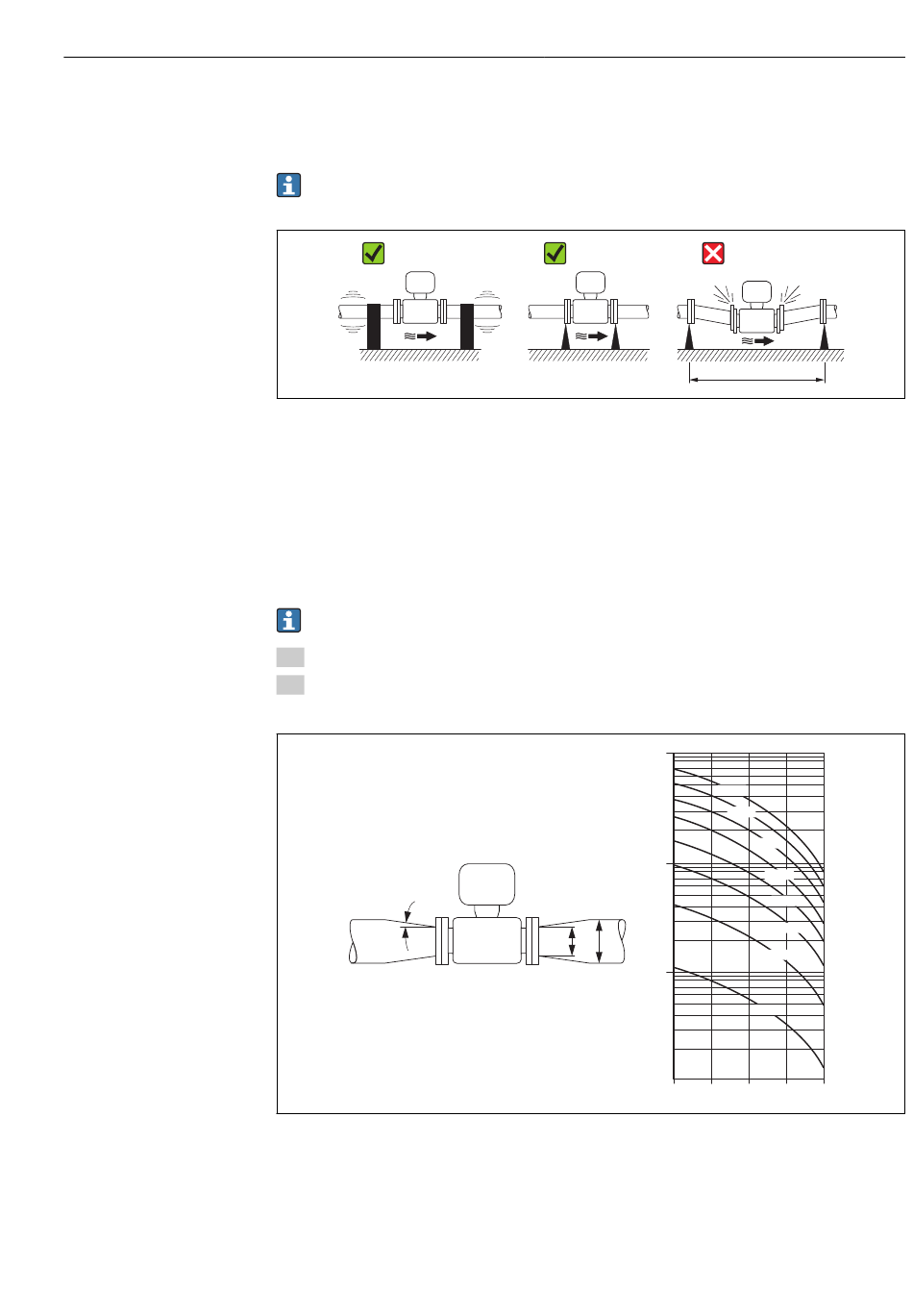

 5 Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m (33 ft))
Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545
(Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut
werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei
sehr langsam fließendem Messstoff die Messgenauigkeit. Das abgebildete Nomogramm
dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren.
Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Ein-
schnürung) und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
[mbar] 100
8 m/s
7 m/s
10
d D
1
d / D 0.5 0.6
Montage
L
A0016266
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.7 0.8 0.9
A0016359
