Montage
1
 1 Mit Gewinde NPT ½" in T- oder Kreuz-
stück
1 T- oder Kreuzstück (DN 32, 40 oder 50)
2 VC-Gewindemuffe zum Einkleben (NPT ½"
für DN 20)
3 Ausgleichsmuffe zum Einkleben (für DN 32,
40, 50)
1. Darauf achten, dass die Elektroden im Messbetrieb vollständig in das Medium einge-
taucht sind. Eintauchtiefe: mindestens 35 mm (1,38").
2. Beim Einsatz des Sensors im Reinstwasserbereich: unter Luftabschluss arbeiten.
 Andernfalls kann das CO
(geringe) Dissoziation die Leitfähigkeit um bis zu 3 µS/cm erhöhen.
12
2
3
2

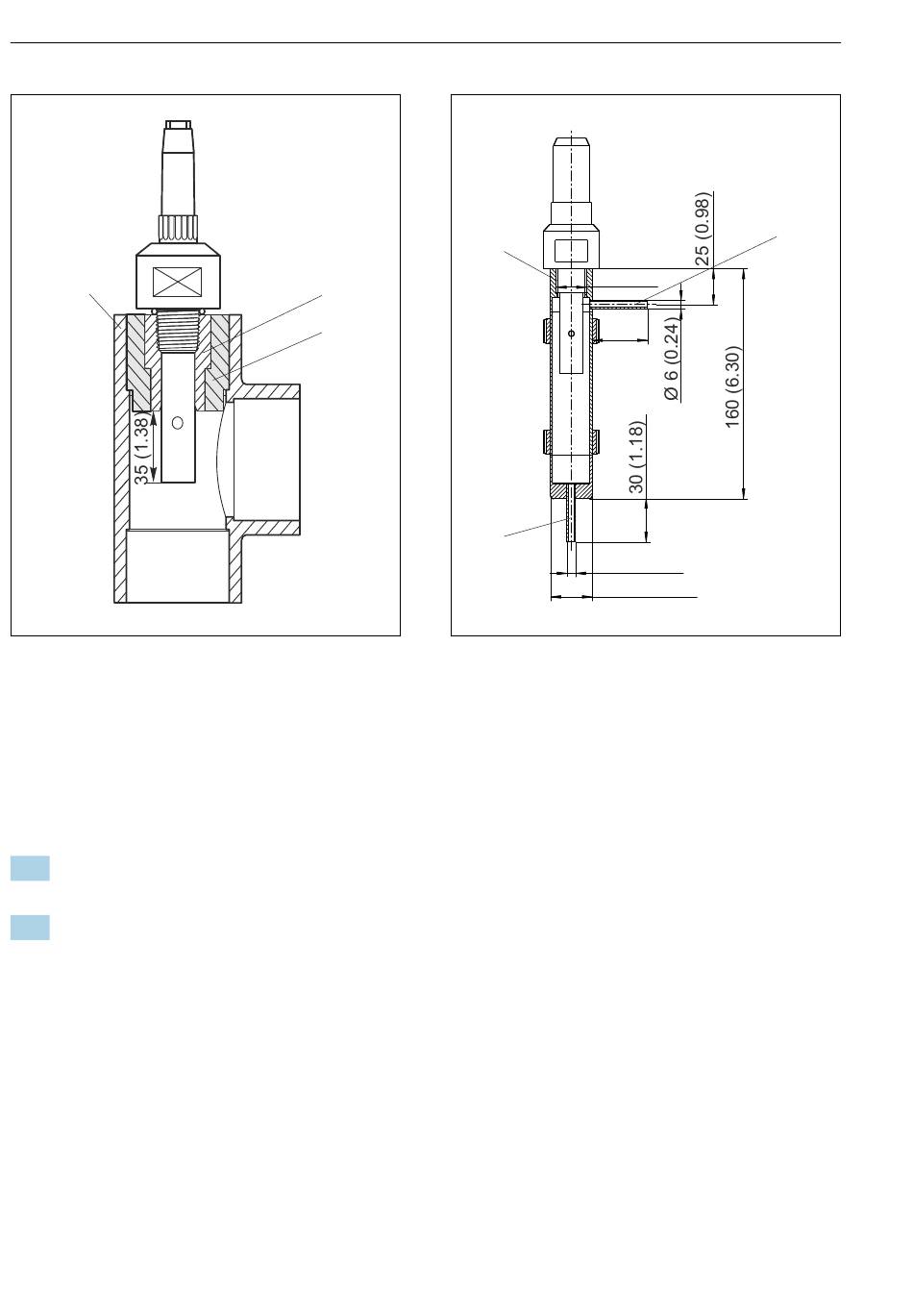

A0024199
 2
1 Sensoraufnahme NPT ½"
2 Einlass
3 Auslass
der Luft im Wasser gelöst werden und durch seine
2
1
NPT ½"
38.5
(1.52)
Ø 6 (0.24)
Ø 29 (1.14)
Mit Gewinde NPT ½" in Durchflussarma-
tur 71042405, Abmessungen in
mm (inch)
Condumax CLS15/16/21
3
A0024200
