Elektrischer Anschluss
34
7.2.2
Potenzialausgleich sicherstellen
Anforderungen
VORSICHT
L
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
‣
Betriebsinterne Erdungskonzepte
‣
Material und Erdung der Rohrleitung
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Doku-
mentation (XA) beachten.

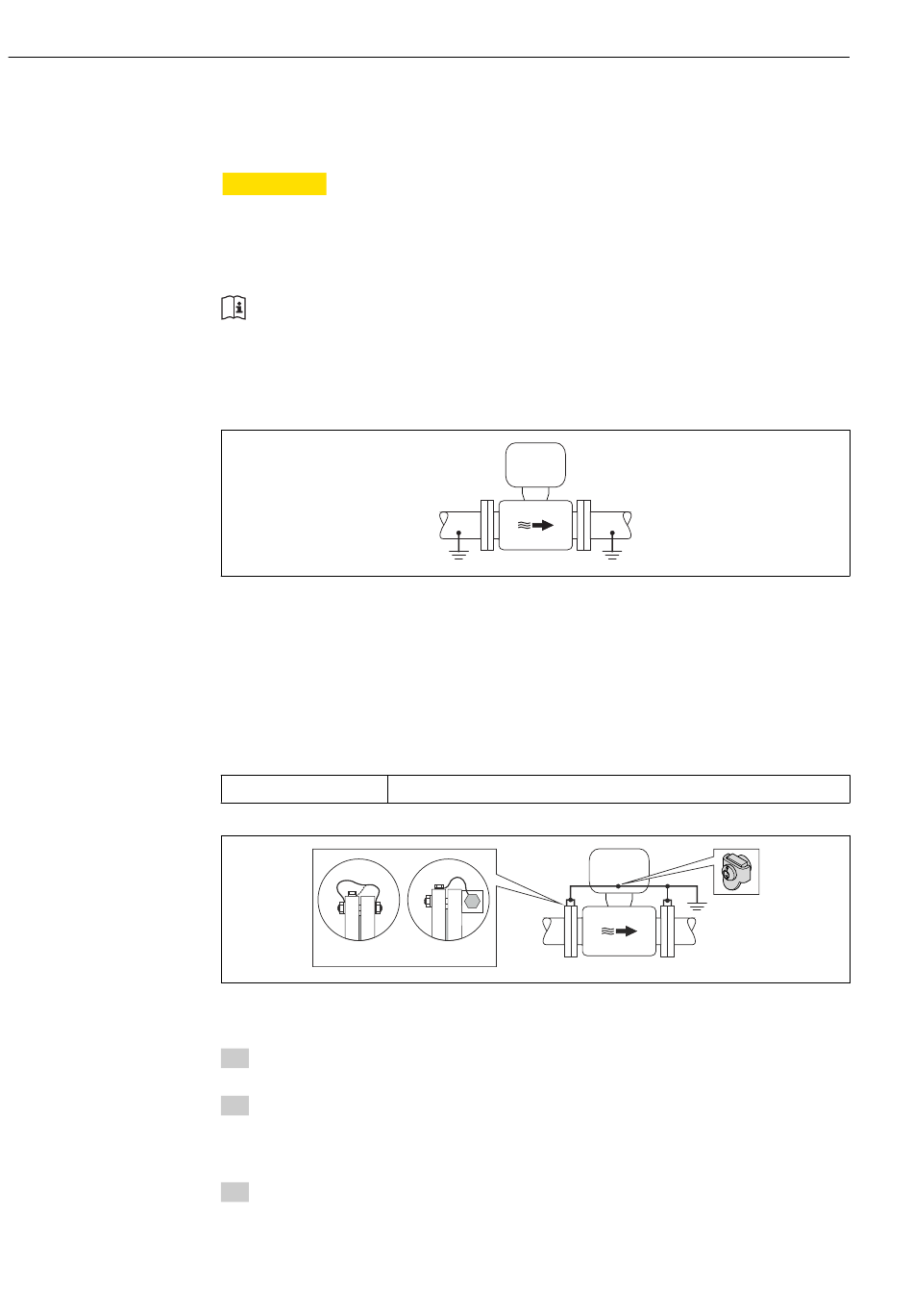

Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
6
Potenzialausgleich über Messrohr
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
Kupferdraht, mindestens 6 mm
DN 300
≤
7
Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrlei-
tungsflansch verbinden und erden.
2. Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung des Messaufnehmers montieren. Bei DN ≥ 350 (14"): Erdungs-
kabel direkt auf die Transport-Metallhalterung montieren. Schrauben-Anziehdreh-
momenten beachten → 24.
3. Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgese-
hene Erdungsklemme auf Erdpotenzial legen.
Proline Promag P 200 FOUNDATION Fieldbus
2
(0,0093 in
DN 350
≥
2
)
Endress+Hauser
A0016315
A0016317
