Elektrischer Anschluss
36
7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

Impuls-/Frequenzausgang
1
_
+
12345

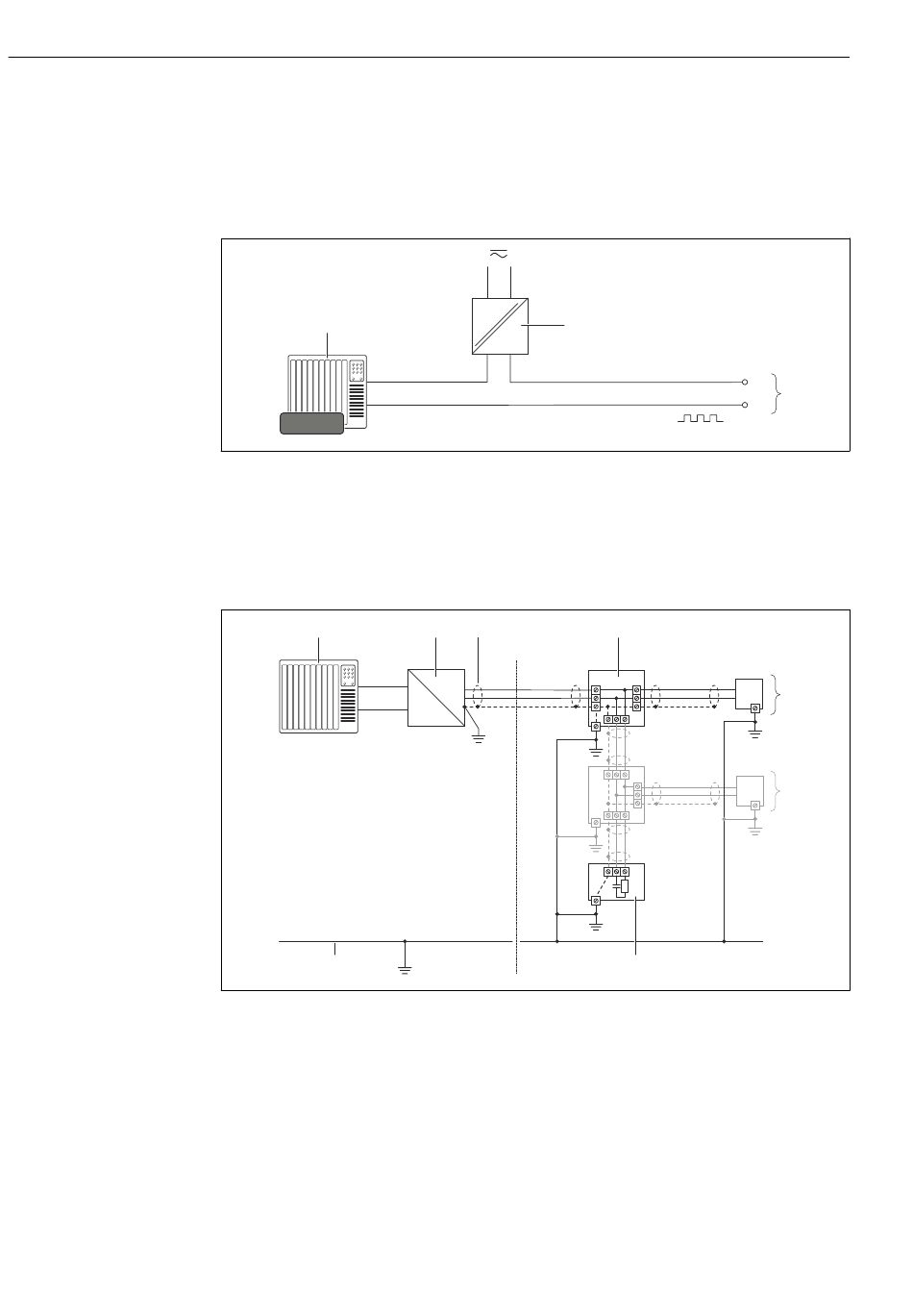

 9 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  128
FOUNDATION Fieldbus
1
8
 10 Anschlussbeispiel für FOUNDATION Fieldbus
1 Automatisierungssystem (z.B. SPS)
2 Power Conditioner (FOUNDATION Fieldbus)
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
Proline Promag P 200 FOUNDATION Fieldbus
