Endress+Hauser Proline Promag P 200 Betriebsanleitung Seite 35

Proline Promag P 200 FOUNDATION Fieldbus
Endress+Hauser
Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
Kupferdraht, mindestens 6 mm

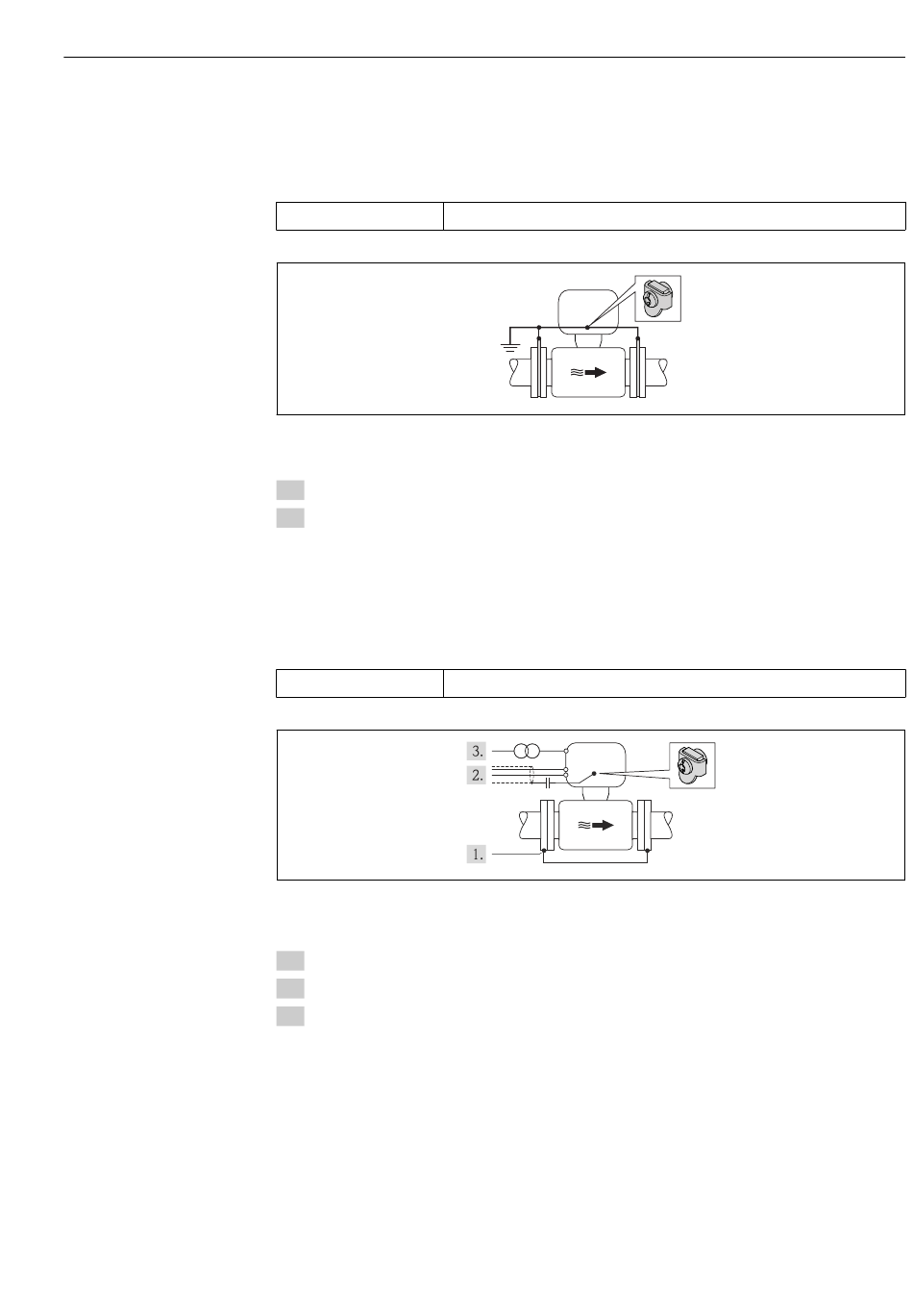

 8 Potenzialausgleich über Erdungsklemme und Erdungsscheiben
1. Erdungsscheiben über das Erdungskabel mit der Erdungsklemme verbinden.
2. Erdungsscheiben auf Erdpotenzial legen.
Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender
Auskleidung
• Kathodenschutz ist in den Personenschutz integriert
Erdungskabel
Kupferdraht, mindestens 6 mm
Voraussetzung: Messaufnehmer ist elektrisch isoliert in die Rohrleitung eingebaut.
1. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
2. Abschirmung der Signalleitungen über einen Kondensator führen.
3. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschließen
(Trenntransformator).
2 (0,0093 in 2 )
2 (0,0093 in 2 )
+
–
Elektrischer Anschluss
A0016318
A0016319
35
