Produktbeschreibung

12
3 Produktbeschreibung
Das Gerät besteht aus Messumformer und Messaufnehmer.
Das Gerät ist als Kompaktausführung verfügbar:
Messumformer und Messaufnehmer bilden eine mechanische Einheit.
3.1

Produktaufbau

1 2

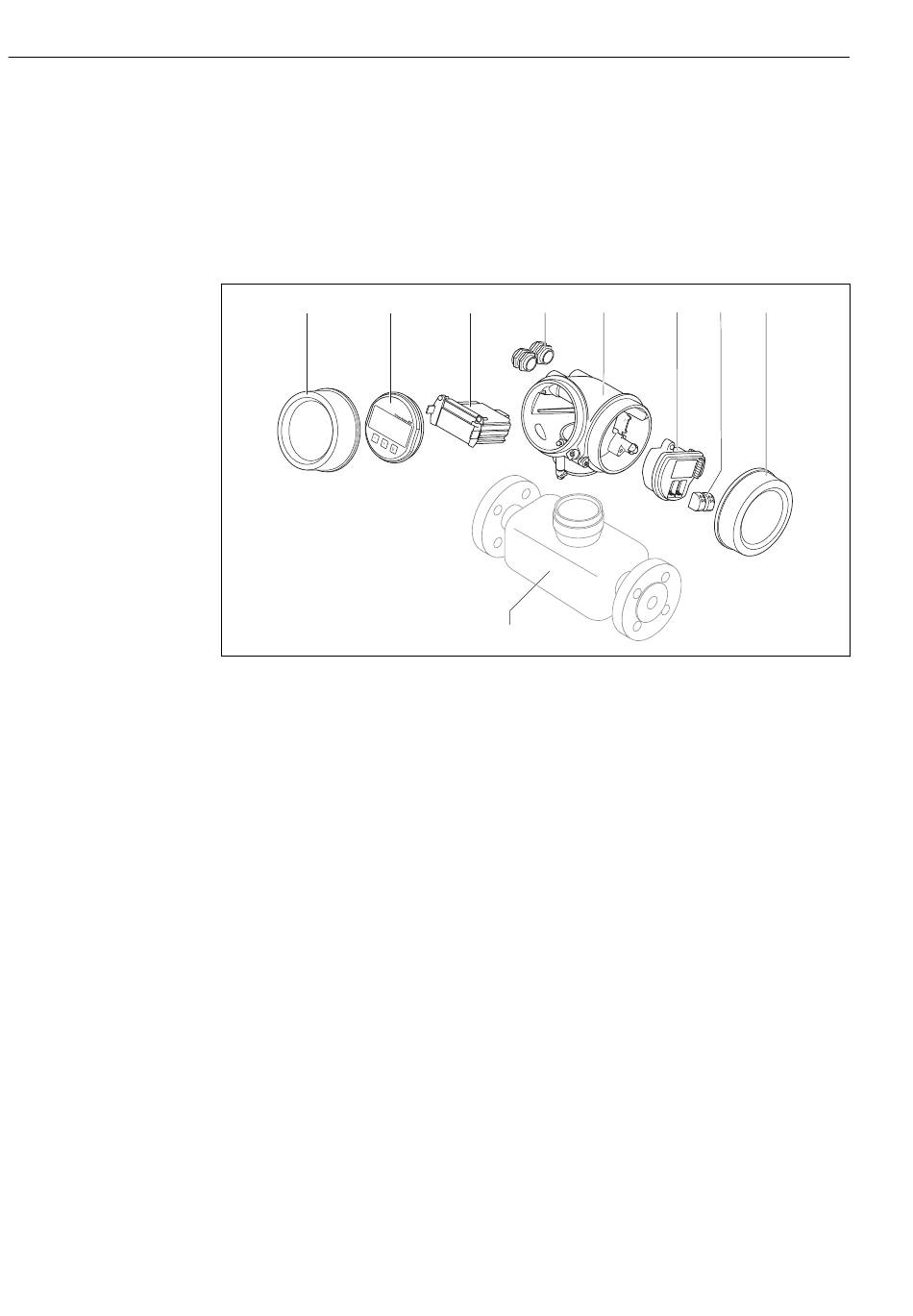

 1 Wichtige Komponenten eines Messgeräts
1 Elektronikraumdeckel
2 Anzeigemodul
3 Hauptelektronikmodul
4 Kabelverschraubungen
5 Messumformergehäuse (inkl. integriertes HistoROM)
6 I/O-Elektronikmodul
7 Anschlussklemmen (steckbare Federkraftklemmen)
8 Anschlussraumdeckel
9 Messaufnehmer
Proline Promag P 200 FOUNDATION Fieldbus
