NZR IC-M2 Montage- Und Bedienungsanleitung Seite 7

Tarifmodus:

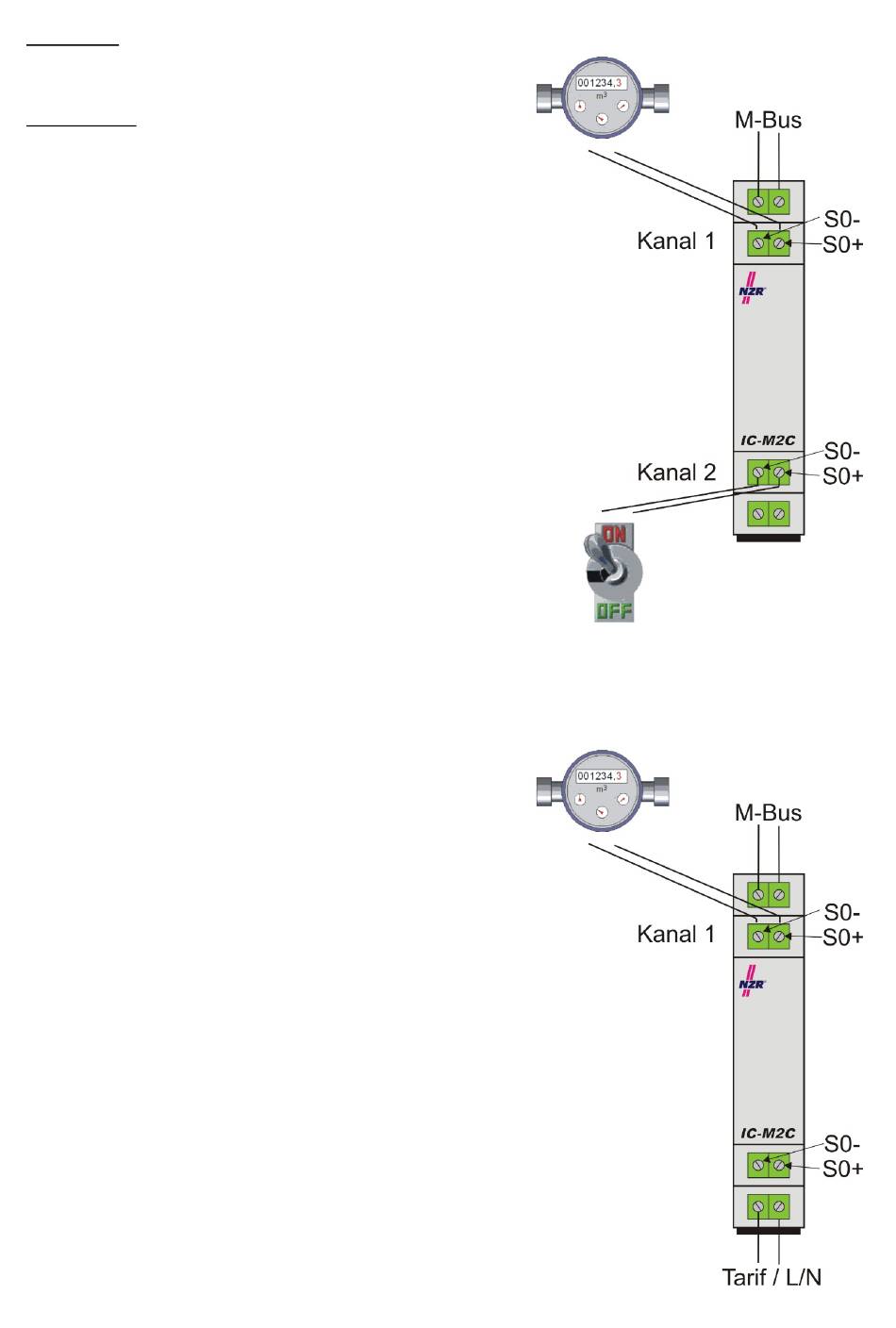

Die nebenstehende Graphik stellt das Anschlußschema im
Tarifmodus mit einem Zähler als Pulsgeber und einem
potentialfreien Tarifsignalgeber dar:
Alternativ kann ein Spannungssignal (230V AC) als Tarifsignal dienen. Dieses wird an die Klemmen N
(Nulleiter) und L (Phase) angeschlossen.
Die Anforderungen an die Pulsgeber und Tarifsignalgeber
entnehmen Sie bitte den technischen Daten. Es kann maximal
eine Pulsfrequenz von 17Hz gezählt werden. Liegt die
Pulsfrequenz über 17 Hz, können Fehlzählungen auftreten.
© NZR Seite 7/26
