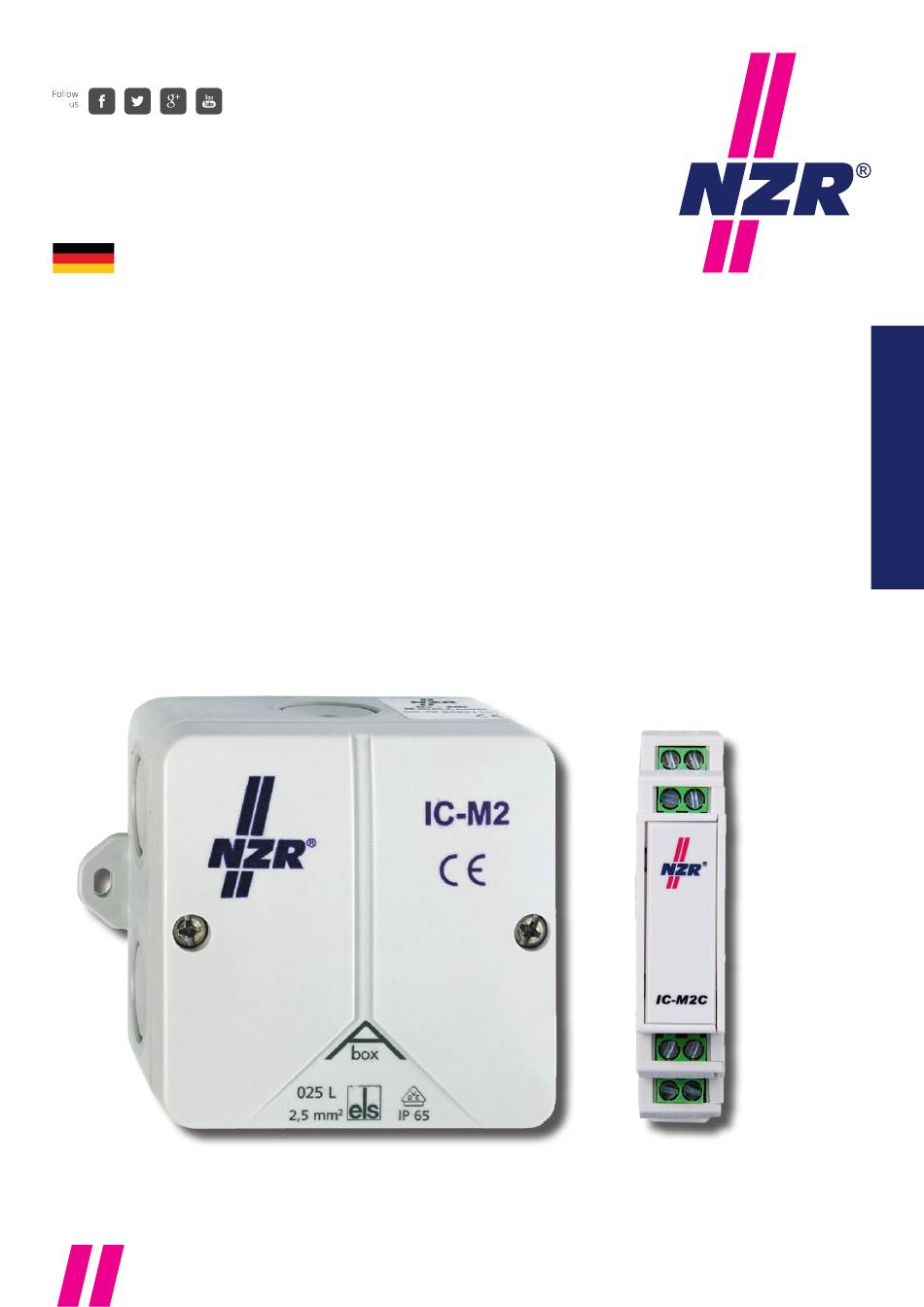

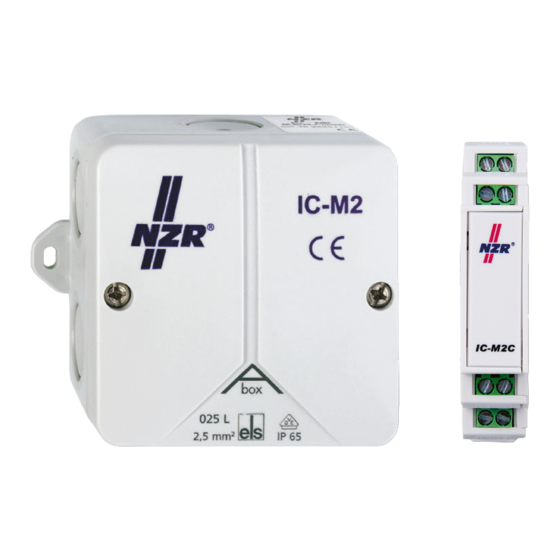

- Seite 1 Stand: 07/2014 Montage- und Bedienungsanleitung IC-M2 / IC-M2C Impulsspeichermodul für M-Bus-Schnittstelle Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis .............................. 2 Funktionsbeschreibung ........................3 1.1. Funktionsbeschreibung ........................3 Installation ............................. 3 2.1. IC-M2 - Montage des Gehäuses ...................... 3 2.1.1. Montage der Gehäuses ....................... 3 2.1.2. Anschließen ..........................5 2.2. IC-M2C - Montage des Gehäuses ....................6 2.2.1. -
Seite 3: Funktionsbeschreibung
Mode kann dann nur noch deaktiviert werden, indem das Gehäuse geöffnet und die „Unprotect“-Taste gedrückt wird (nur beim IC-M2 vorhanden). Ein weiteres Merkmal des IC-M2 ist die Stichtagsfunktion. Der Anwender kann für beide Kanäle gleichzeitig einen jährlichen Stichtag setzen. Über die integrierte Echtzeituhr mit Kalenderfunktion werden dann die aktuellen Zählerstände am konfigurierten Datum um 00:00 Uhr (Tageswechsel zum Stichtagsdatum) - Seite 4 Gerät abtrennen. Dieser Teil ist für Dokumentationszwecke bestimmt, die andere Hälfte verbleibt zur Identifikation am Gerät. Die Kodierung des Barcodes ist nach dem folgenden Schema aufgebaut. Jedes IC-M2 besitzt zwei Sekundäradressen. Diese werden aus der 8-stelligen Seriennummer abgeleitet, welche fortlaufend während der Produktion vergeben wird.
-
Seite 5: Anschließen
Klemme für M-Bus und die Impulseingänge nicht vertauscht werden, da es sonst zur Zerstörung des Geräts kommen kann. Hinweis: Wenn nicht alle Ports des IC-M2 benutzt werden, sollte an den jeweiligen ungenutzten Ports kein Kabel angeschlossen werden. Dies kann sonst zu Fehlfunktionen führen. -
Seite 6: Ic-M2C - Montage Des Gehäuses
Das IC-M2C entnimmt dem M-Bus im Ruhezustand ca. 1,5mA Strom (eine Standardlast). Klemme Bezeichnung Tarif – L (+) Tarif – N (-) Kanal 1 – S0- Kanal 1 – S0+ Kanal 2 – S0- Kanal 2 – S0+ M-Bus M-Bus © NZR Seite 6/26... - Seite 7 (Nulleiter) und L (Phase) angeschlossen. Die Anforderungen an die Pulsgeber und Tarifsignalgeber entnehmen Sie bitte den technischen Daten. Es kann maximal eine Pulsfrequenz von 17Hz gezählt werden. Liegt die Pulsfrequenz über 17 Hz, können Fehlzählungen auftreten. © NZR Seite 7/26...
-
Seite 8: Konfiguration
Verzeichnis kopiert und von dort ein Link auf den Desktop erstellt werden. Für die Parametrierung mittels M-Tool ist das IC-M2 über einen M-Bus-Pegelwandler mit einem PC zu verbinden. Anschließend sind in M-Tool die korrekte Baudrate und der richtige COM-Port auszuwählen. Der Dialog zum Einstellen der Baudrate wird sichtbar, wenn das Häkchen bei „Zeige Kommunikationsverlauf... - Seite 9 Zähler maximal 99 und der Nenner maximal 255 betragen. Im folgenden Kapitel (3.2) sind einige Programmierbeispiele aufgezeigt. Weiter wichtige Funktionen sind hinter den 5 Schalflächen unten im Dialogfenster hinterlegt. Schreibschutz! (wird nicht vom IC-M2C unterstützt) © NZR Seite 9/26...
- Seite 10 Schreibt den aktuellen Zählerstand in den Speicherplatz des Rückstellwerts. Parametrierung schreiben! Mit einem Druck auf diesen Button werden alle Änderungen für beide Kanäle in das IC-M2 / IC-M2C übertragen. Weitere nützliche Informationen werden auf der rechten Seite des Dialogfensters angezeigt bzw. können hier verändert werden.
- Seite 11 In diesem Dialogfenster können alle Daten in den weiß hinterlegten Textfeldern verändert werden. © NZR Seite 11/26...
-
Seite 12: Programmierbeispiele
Feld „akt. Zeitpunkt“ ein. Um diese Werte beim Schreiben der Parameter auch ins Impulsspeichermodul zu übernehmen ist jetzt noch der Schalter „ Zeit ändern/übernehmen“ zu aktivieren. Wenn dies geschehen ist, kann als letztes der nächste Stichtag in das zugehörige Feld eingetragen werden, hier also der Eintrag: 15.01.07. © NZR Seite 12/26... - Seite 13 0,1 m³ Wasser 100 l (Liter) 250 Liter pro Imp. 0,5 m³ Wasser 100 l (Liter) 10 Imp. pro kWh 0,1 kWh Elektrizität 100 Wh (Wattstunden) 10 Imp. pro kWh 1 kWh Elektrizität 1 kWh (Kilowattstunde) © NZR Seite 13/26...
- Seite 14 0,1 kWh Elektrizität 100 Wh (Wattstunden) 100 Imp. pro kWh 1 kWh Elektrizität 1 kWh (Kilowattstunde) 600 Imp. pro kWh 0,1 kWh Elektrizität 100 Wh (Wattstunden) 1000 Imp. pro kWh 0,1 kWh Elektrizität 100 Wh (Wattstunden) © NZR Seite 14/26...
-
Seite 15: M-Bus Telegramme
• Medium Der Einsatz von Wildcards wird vom IC-M2 unterstützt. Hierbei ist zu beachten, dass bei der ID jede einzelne Ziffer (4-Bit Nibble) durch die Wildcard „F“ ersetzt werden darf. Bei den Angaben wie Herstellerkennung, Generation-Byte und des Mediums darf nur Byteweise „FF“ als Wildcard verwendet werden. Eine erweiterte Adressierung über die Fabrikationsnummer wird nicht unterstützt. -
Seite 16: Standardseite - Rsp_Ud (Generation 40 )
Das IC-M2 sendet bei erfolgreicher Selektierung ein Einzelzeichen E5 zurück. Trifft die zu selektierende Adresse auf mehr als nur einen Kanal zu, so wird vom IC-M2 eine Kollision simuliert indem ein Einzelzeichen (NAK) gesendet wird. Das IC-M2 bleibt hierbei weiterhin im unselektierten Zustand. -
Seite 17: Standardseite - Rsp_Ud (Generation 50 )
Das kurze Antworttelegramm (Generation 50 ) ist wie folgt aufgebaut: Byte Name Start Länge Länge Start Inhalt (hex) Status DIF1 VIF1 Stand Stand Stand Stand DIF2 VIF2 Date Date Date Date DIF3 VIF3 LeStD LeStD DIF4 VIF4 StStn StStn StStn © NZR Seite 17/26... - Seite 18 Kanal1 Kodierung der PStat-Bytes (Byte 51) Kanal1: 1: Kontakt von Kanal 1 niederohmig (geschlossen) 0: Kontakt von Kanal 1 hochohmig (geöffnet) Kanal2: 1: Kontakt von Kanal 2 niederohmig (geschlossen) 0: Kontakt von Kanal 2 hochohmig (geöffnet) © NZR Seite 18/26...
- Seite 19 DIF20 DIFE20 VIF20 DAug DAug DIF21 DIFE21 VIF21 ZAug ZAug ZAug ZAug DIF22 DIFE22 VIF22 DSep DSep DIF23 DIFE23 VIF23 ZSep ZSep ZSep ZSep DIF24 DIFE24 VIF24 DOkt DOkt DIF25 DIFE25 VIF25 ZOkt ZOkt ZOkt ZOkt © NZR Seite 19/26...
- Seite 20 Zählerstand zum Monatsendwert von Monat Dezember – Speichernummer 13 Info: Informationsbyte (Tarif und Abtastmethode) Zaehler Zähler: Zähler der Pulswertigkeit (BCD, 1..99) ∗ Puls Nenner: Nenner der Pulswertigkeit (Binär, 1..255) Nenner PStat: Portstatus (aktueller Kontaktzustand an den Porteingängen) FirmV: Firmwareversion © NZR Seite 20/26...
-
Seite 21: Parametriertelegramm - Snd_Ud
1: Kontakt von Kanal 2 niederohmig (geschlossen) 0: Kontakt von Kanal 2 hochohmig (geöffnet) Parametriertelegramm – SND_UD 4.6. Dieser Telegrammtyp wird zum Senden von Daten vom Master (PC) an den Slave (IC-M2 bzw. IC-M2C) benötigt. Ein korrekter Empfang wird immer mit einem Einzelzeichen E5 bestätigt. Position... -
Seite 22: Gerätespezifische Telegramme
0: kurz (0.5ms) 1: lang (1.5ms) Der IC-M2 bzw. IC-M2C analysiert die einzelnen Datenrecords anhand des DIF. Daher darf die Reihenfolge der Records variieren. Es ist auch möglich, nur einen Teil des oben aufgeführten SND_UD-Telegramms zu senden. Der herstellerspezifische Anhang des Telegramms wird immer zuerst ausgewertet und muss daher auf jeden Fall vorhanden sein. -
Seite 23: Freeze-Telegramm
Anw. Stop Wert (hex): Bytefolge des Anwahl-Telegramms Anw: spezifiziert den Port des IC-M2/IC-M2C, der bei einem REQ_UD2 an Adresse 254 antwortet. : Port 1 antwortet : Port 2 antwortet 4.7.3. Freeze-Telegramm Beim Empfang dieses Telegramms sichert das Impulsspeichermodul die aktuellen Zählerstände in die Stichtagszählerstände und das aktuelle Datum in das letzte Stichtagsdatum (Einfrieren / Freeze). -
Seite 24: Technische Daten
6. Technische Daten IC-M2 IC-M2C Gehäuse: Montage Wand Hutschiene B x L x H [mm] 80x80x52 17x91x58 Schutzklasse IP52 IP20 Umgebungsbedingungen: Temperatur Betrieb 0-55°C 0-55°C Temperatur Lagerung -20-60°C -20- 60°C Feuchte (nicht 10-70% 10-70% kondensierend) Anforderungen an die Impulskontakte der Impulsgeber Potential potentialfrei, Isolation gegen Masse >... -
Seite 25: Bestelloptionen
Identifikationsnummer, Medium, Primäradresse, Pulswertigkeit, Einheit, Anfangszählerstand, Zählmodus, Tarifmodus, Datum / Zeit und nächstes Stichtagsdatum sind per SND_UD über den M-Bus parametrierbar Technische Änderungen vorbehalten. 7. Bestelloptionen 7.1. IC-M2 / IC-M2C Art.-Nr. Bezeichnung 4621 IC-M2C Impulsspeichermodul für die M-Bus Schnittstelle – 1 TE Hutschienenmontage... -
