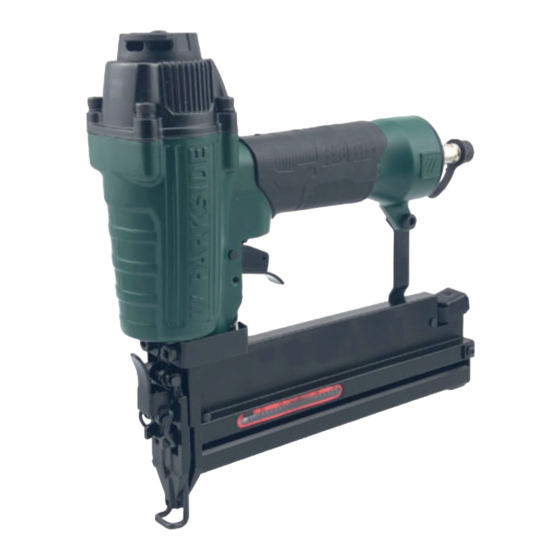

DRUCKLUFT-TACKER PDT 40 F4
AIR STAPLER PDT 40 F4 / AGRAFEUSE CLOUEUSE PNEUMATIQUE PDT 40 F4
DE
AT
CH
DRUCKLUFT-TACKER
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
FR
BE
AGRAFEUSE CLOUEUSE PNEUMATIQUE
Consignes d'utilisation et de sécurité
Traduction du mode d'emploi d'origine
PL
ZSZYWACZ NA SPRĘŻONE POWIETRZE
Wskazówki dotyczące montażu, obsługi i bezpieczeństwa
Tłumaczenie oryginalnej instrukcji eksploatacji
SK
PNEUMATICKÝ SPONKOVAČ
Návod na obsluhu a bezpečnostné upozornenia
Originálny návod na obsluhu
IAN 339136_1910
GB
IE
AIR STAPLER
Operation and Safety Notes
Translation of the original instructions
NL
BE
PERSLUCHT-NIETPISTOOL
Bedienings- en veiligheidsinstructies
Vertaling van de originele bedieningshandleiding
CZ
PNEUMATICKÁ SPONKOVAČKA
Návod k obsluze a bezpečnostní pokyny
Originální návod k obsluze
OS
