A
empfohlene
Betriebsspannung
ist 24 VDC
I
Tab. 1 :
Farbzuweisung bei
Verkabelung

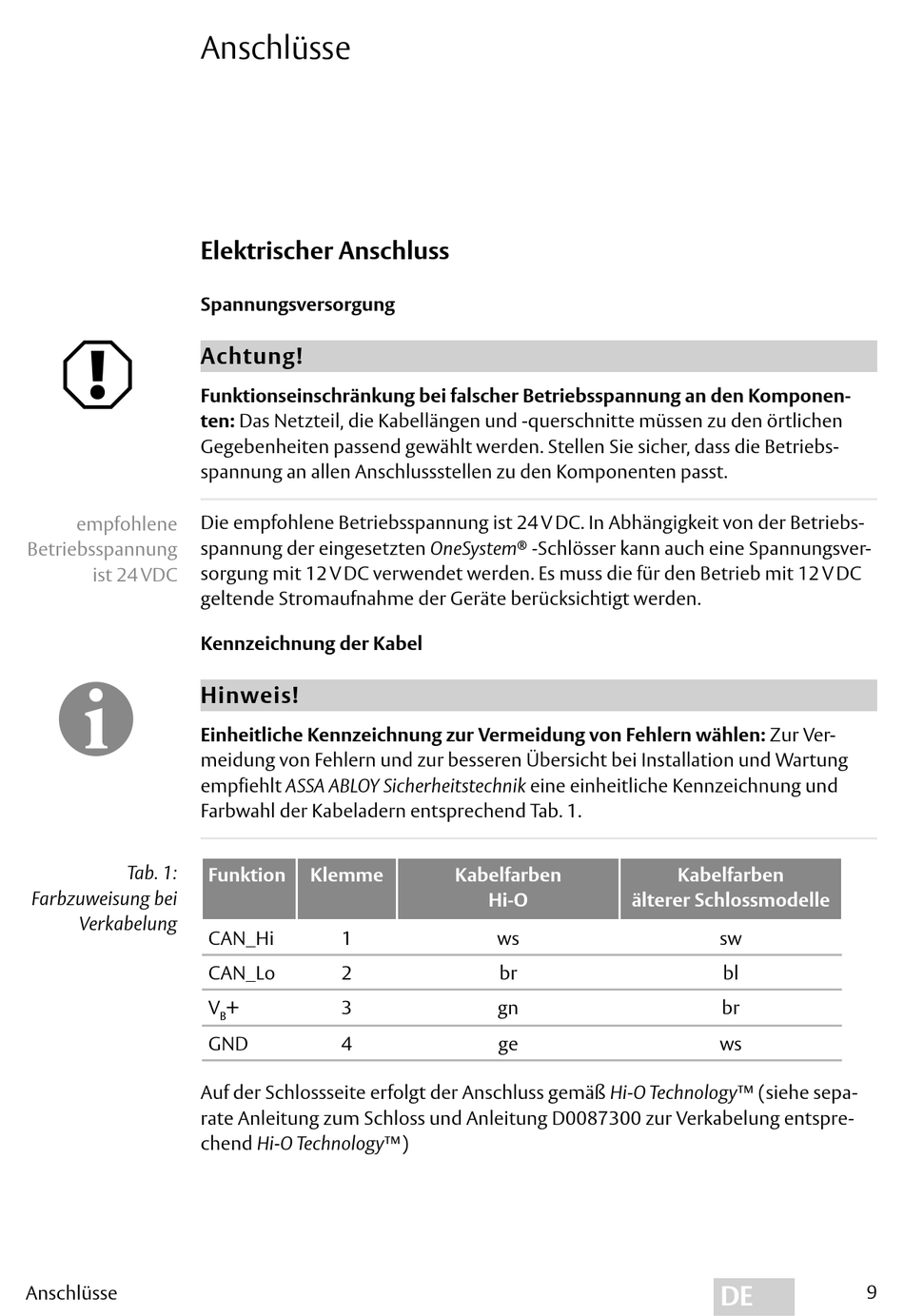

Anschlüsse
Anschlüsse

Elektrischer Anschluss

Spannungsversorgung
Achtung!
Funktionseinschränkung bei falscher Betriebsspannung an den Komponen-
ten: Das Netzteil, die Kabellängen und -querschnitte müssen zu den örtlichen
Gegebenheiten passend gewählt werden. Stellen Sie sicher, dass die Betriebs-
spannung an allen Anschlussstellen zu den Komponenten passt.
Die empfohlene Betriebsspannung ist 24 V DC. In Abhängigkeit von der Betriebs-
spannung der eingesetzten OneSystem
sorgung mit 12 V DC verwendet werden. Es muss die für den Betrieb mit 12 V DC
geltende Stromaufnahme der Geräte berücksichtigt werden.
Kennzeichnung der Kabel
Hinweis!
Einheitliche Kennzeichnung zur Vermeidung von Fehlern wählen: Zur Ver-
meidung von Fehlern und zur besseren Übersicht bei Installation und Wartung
empfiehlt ASSA ABLOY Sicherheitstechnik eine einheitliche Kennzeichnung und
Farbwahl der Kabeladern entsprechend Tab. 1.
Funktion
Klemme
CAN_Hi
1
CAN_Lo
2
V
+
3
B
GND
4
Auf der Schlossseite erfolgt der Anschluss gemäß Hi-O Technology™ (siehe sepa -
rate Anleitung zum Schloss und Anleitung D0087300 zur Verkabelung entspre-
chend Hi-O Technology™)
®
-Schlösser kann auch eine Spannungsver-
Kabelfarben
Hi-O
ws
br
gn
ge
Kabelfarben
älterer Schlossmodelle
sw
bl
br
ws
DE
9
